Bom desempenho mecânico e de temperatura
Tubo solto de alta resistência que é resistente à hidrólise
Composto especial de enchimento de tubo garante uma proteção crítica da fibra
Dois fios de aço paralelo garantem resistência à tração
A bainha de PE protege o cabo da radiação ultravioleta
Diâmetro pequeno, leve e instalação amigável
Comprimento de entrega longa
O cabo Gyxy está em conformidade com o YD/T 769 padrão.

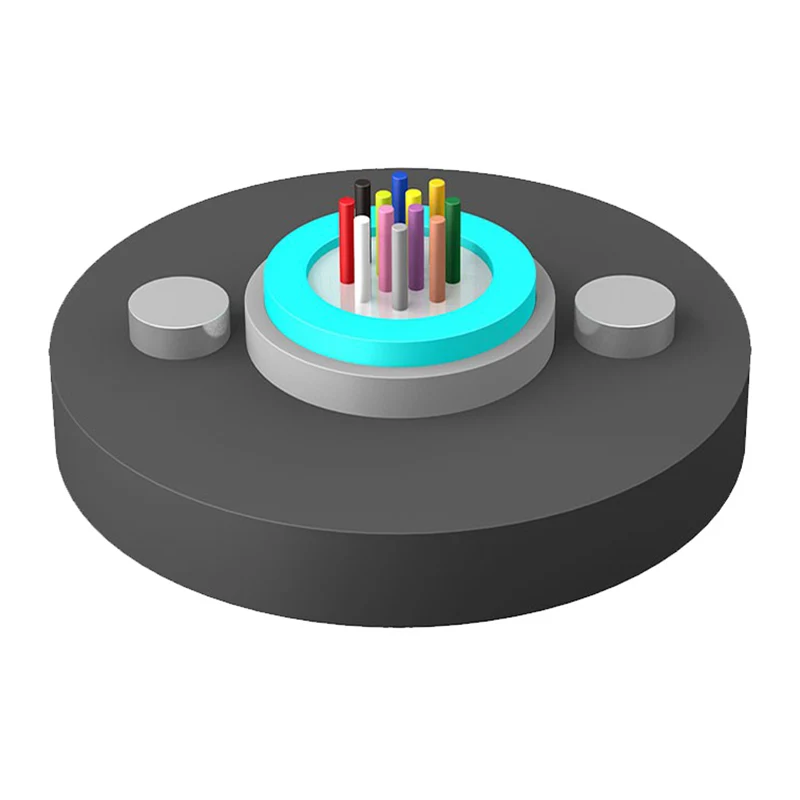

1. Fibra
2. Composto de enchimento do tubo
3. Tubo solto
4. Fio de aço
5. Material de bloqueio de água
6. bainha de pe
|
Tipo de cabo (Aumentado por 2 fibras) |
Contagem de fibras |
Peso do cabo (REF) (kg/km) |
Resistência à tracção Longo/curto prazo (N) |
Resistência a esmagamento Longo/curto prazo (N/100mm) |
Raio de flexão Estático/dinâmico (mm) |
|
Gyxy-2 ~ 12xn |
2 ~ 12 |
77 |
600/1500 |
300/1000 |
10d/20d |
|
Gyxy-14 ~ 24xn |
14 ~ 24 |
83 |
|||
|
Gyxy-2 ~ 12xn |
2 ~ 12 |
104 |
1000/3000 |
||
|
Gyxy-14 ~ 24xn |
14 ~ 24 |
109 |
Temperatura de armazenamento/operação: -40 ℃ -+70 ℃
|
Tipo de fibra |
Atenuação （+20 ℃） |
Largura de banda |
Abertura numérica |
Comprimento de onda de corte de cabo λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
---- |
---- |
≤0,36db/km |
≤0,22db/km |
---- |
---- |
---- |
≤1260nm |
|
G.655 |
---- |
---- |
≤0,40db/km |
≤0,23db/km |
---- |
---- |
---- |
≤1450nm |
|
50/125 µm |
≤3.3db/km |
≤1.2db/km |
---- |
---- |
≥500MHz · km |
≥500MHz · km |
0,200 ± 0,015 já |
---- |
|
62,5/125 µm |
≤3.5dB/km |
≤1.2db/km |
---- |
---- |
≥200MHz · km |
≥500MHz · km |
0,275 ± 0,015 já |
---- |
Observação:
um. Sufixo XN indica o tipo de fibra
b. Os arranjos de cores de fibra e tubo são especificados na tabela de identificação de cores
c. O cabo não deve armazenar em ambiente ao ar livre mais de 6 meses para manter o bolo de cabo bom estado
