Cabo de fibra ótica blindado de membro de força não metálico de tubo solto trançado

O cabo de fibra óptica blindado com membro de resistência não metálico de tubo solto trançado - fornecido pela Orientalfiber - é um cabo óptico externo com uma estrutura de proteção multicamadas. Seu design central envolve o alojamento de fibras ópticas de 250 μm em tubos soltos feitos de material de alto módulo, com os tubos preenchidos com um composto bloqueador de água para evitar a entrada de umidade.

Principais recursos e principais vantagens

• Imunidade à interferência eletromagnética (EMI): Ao utilizar um membro de resistência FRP não metálico, o cabo de fibra óptica blindado com membro de resistência não metálico de tubo solto trançado é imune a quedas de raios e interferência elétrica, tornando-o adequado para ambientes de alta tensão.
• Proteção de armadura de camada dupla: A combinação de APL e PSP fornece resistência superior ao esmagamento e proteção de alto nível contra ataques de roedores e impacto mecânico durante a instalação.
• Design resistente à hidrólise: O material do tubo solto de alta resistência é formulado especificamente para resistir à hidrólise, garantindo a longevidade das fibras em climas úmidos.
• Bloqueio abrangente de água: Um sistema multicamadas incluindo composto de enchimento de tubo, 100% de enchimento do núcleo do cabo e materiais de bloqueio de água garantem que o cabo permaneça estanque sob pressão hidrostática.

Especificações Técnicas

• Contagem de fibras: configurações personalizáveis ​​de 2 a 144 núcleos.
• Membro de resistência: Plástico reforçado com fibra central (FRP) com revestimento PE opcional para diâmetros específicos.
• Camadas de Armadura: APL (Laminado de Polietileno de Alumínio) enrolado longitudinalmente e PSP (Fita de Aço Revestida com Plástico).
• Conformidade com os padrões: Está em total conformidade com os padrões internacionais YD/T 901 e IEC 60794-1.
• Faixa Ambiental: Operação estável dentro de um gradiente de temperatura de -40°C a +70°C.
• Material da bainha: Polietileno (PE) resistente a UV para maior vida útil em ambientes externos.

Diversos campos de aplicação

OCabo de fibra ótica blindado de membro de força não metálico de tubo solto trançadoé implantado em vários setores críticos:

1. Operadoras de Telecomunicações: Backbone confiável e cabeamento de rede de acesso para serviços de voz e dados.
2. Redes Elétricas e Utilitárias: Transmissão segura de dados nas proximidades de linhas elétricas de alta tensão onde os membros metálicos são restritos.
3. Rádio e Televisão: Distribuição estável de sinais para sistemas de comunicação e transmissão de informações.
4. Infraestrutura de transporte: monitoramento e comunicação de dados em tempo real para trânsito ferroviário, rodovias e sistemas de tráfego inteligentes.

Padrões

O cabo GYFTA53 está em conformidade com o padrão YD/T 901 e também com IEC 60794-1.

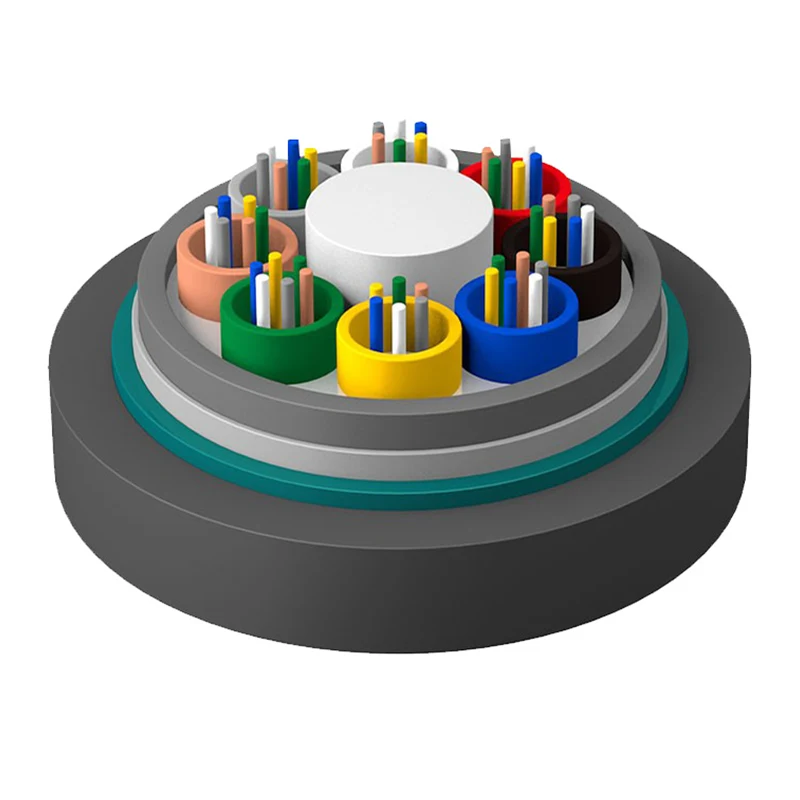

Desenho de Estrutura

1.Fibra

2. Composto de enchimento de tubo

3. Tubo solto

4. Composto de enchimento de cabeamento

5.APL

6. Bainha interna PE

7.Material bloqueador de água

8.PSP

9.Membro de força FRP

10. Bainha Externa PE

Parâmetros Técnicos

Temperatura de armazenamento/operação: -40°C-+70°C

Características ópticas

Observação:

um. Sufixo Xn denota tipo de fibra

b. Os arranjos de cores da fibra e do tubo são especificados na tabela de identificação de cores

c. O cabo não deve ser armazenado em ambiente externo por mais de 6 meses para manter o bom estado do carretel do cabo

Aplicação: Duto/Aéreo/Direto enterrado

Perguntas frequentes (FAQ)

P: O que torna o recurso "Não metálico" importante para este cabo blindado?

R: Embora o cabo possua armadura metálica (APL/PSP), o membro de resistência central não metálico FRP evita que o cabo atue como um condutor contínuo para raios ou indução de alta tensão, aumentando significativamente a segurança em corredores elétricos.

P: O cabo de fibra óptica blindado de tubo solto trançado com membro de resistência não metálico é adequado para enterramento direto?

R: Sim. A estrutura de blindagem dupla (fitas de alumínio e aço) fornece a resistência à tração e ao esmagamento necessárias para o enterramento direto na maioria dos tipos de solo.

P: Como o Orientalfiber garante a resistência do cabo à umidade ao longo do tempo?

R: Utilizamos um composto de preenchimento de núcleo 100% combinado com barreiras APL e PSP. Este sistema redundante garante que, mesmo que o revestimento externo esteja danificado, a umidade não consiga penetrar nos tubos que transportam a fibra.
