Cabo de fibra óptica de armadura leve do tubo uni

A estrutura do cabo de fibra óptica de armadura leve do tubo uni é colocar fibra óptica de 250μm em um tubo solto feito de material de alto módulo, e o tubo solto é preenchido com composto impermeável. O tubo solto é longitudinalmente embrulhado com uma camada de cinto de aço com revestimento de plástico duplo-lados (PSP), e o material de bloqueio de água é adicionado entre a correia de aço e o tubo solto para garantir a compactação e o desempenho de bloqueio de água do cabo óptico. Dois fios de aço paralelo são colocados em ambos os lados e, em seguida, uma bainha de polietileno é extrudada para formar um cabo.

Enviar consulta

Descrição do produto

Características

Bom desempenho mecânico e de temperatura

Tubo solto de alta resistência que é resistente à hidrólise

Composto especial de enchimento de tubo garante uma proteção crítica da fibra

Resistência e flexibilidade de esmagamento

PSP para melhorar a umidade à prova de umidade

Dois fios de aço paralelo garantem resistência à tração

Diâmetro pequeno, leve e instalação amigável

Comprimentos de segmento mais longos podem ser produzidos

Padrões

O cabo GYXS/GYXTW está em conformidade com o YD/T 769 padrão.

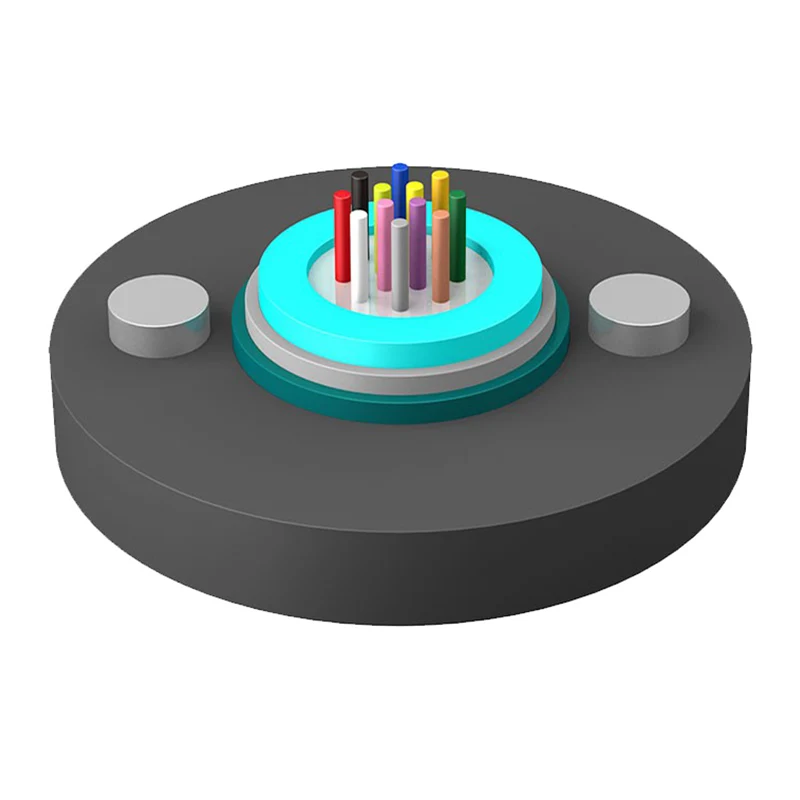

Desenho da estrutura

1. Fibra

2. Pacote de tubo

3. Composto de enchimento do tubo

4. Tubo solto

5. Fio de aço

6. Material de bloqueio de água

7. PSP

8. Bainha de pe

Uni-tube Light-armored Fiber Optic Cable

Parâmetros técnicos

Tipo de cabo (Aumentado por 2 fibras)	Contagem de fibras	Peso do cabo (REF) (kg/km)	Resistência à tracção Longo/curto prazo (N)	Resistência a esmagamento Longo/curto prazo (N/100mm)	Raio de flexão Estático/dinâmico (mm)
Gyxs/gyxtw-2 ~ 12xn	2 ~ 12	82	600/1500	300/1000	10d/20d
Gyxs/gyxtw-14 ~ 24xn	14 ~ 24	127	600/1500
Gyxs/gyxtw-2 ~ 12xn	2 ~ 12	124	1000/3000
Gyxs/gyxtw-14 ~ 24xn	14 ~ 24	147	1000/3000

Temperatura de armazenamento/operação: -40 ℃ -+70 ℃

Características ópticas

Tipo de fibra	Atenuação （+20 ℃）				Largura de banda		Abertura numérica	Comprimento de onda de corte de cabo λcc
Tipo de fibra	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Abertura numérica	Comprimento de onda de corte de cabo λcc
G.652	----	----	≤0,36db/km	≤0,22db/km	----	----	----	≤1260nm
G.655	----	----	≤0,40db/km	≤0,23db/km	----	----	----	≤1450nm
50/125 µm	≤3.3db/km	≤1.2db/km	----	----	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 já	----
62,5/125 µm	≤3.5dB/km	≤1.2db/km	----	----	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 já	----

Observação:

um. Sufixo XN indica o tipo de fibra

b. Os arranjos de cores de fibra e tubo são especificados na tabela de identificação de cores

c. O cabo de fibra óptica de armadura leve do UNi-Tube não deve armazenar em ambiente externo mais de 6 meses para manter o bolo de cabo bom estado

Aplicação: duto/antena

Uni-tube Light-armored Fiber Optic Cable
