Cabo de fibra ótica não blindado de membro de resistência não metálico de tubo solto trançado

OCabo de fibra ótica não blindado de membro de resistência não metálico de tubo solto trançadoconsiste em fibras ópticas de 250 μm inseridas em tubos soltos feitos de material de alto módulo, preenchidos com composto à prova d'água. O núcleo do cabo é centralizado em um membro de resistência não metálico de FRP, em torno do qual os tubos soltos e os enchimentos são trançados helicoidalmente para formar um núcleo redondo e compacto. Os enchimentos de bloqueio de água ocupam quaisquer lacunas e uma bainha externa de polietileno protege a estrutura do cabo.

Principais recursos

• Forte desempenho mecânico e de temperatura
• Material de tubo solto com alta resistência à hidrólise e resistência à tração
• Composto especial de enchimento de tubos para proteção crítica de fibras
• Resistência ao esmagamento combinada com design flexível para instalação
• Medidas abrangentes de estanqueidade: membro central FRP, compostos de enchimento de tubos, enchimento de núcleo 100%
• Conformidade com os padrões: YD/T 901 e IEC 60794-1

Especificações Técnicas

• Contagem de fibras ópticas: múltiplas configurações disponíveis (por exemplo, 6-144 fibras)
• Tipo de fibra: Monomodo ou multimodo 250μm
• Material do tubo solto: Polímero de alto módulo
• Composto de enchimento: Gel bloqueador de água
• Membro de força: Haste de FRP não metálica
• Bainha Externa: Polietileno (PE)
• Temperatura operacional: -40°C a +70°C
• Raio de curvatura mínimo: 20× diâmetro do cabo (sob carga)

Aplicativos

Esses cabos são amplamente utilizados em:

• Operadores de telecomunicações para redes backbone e de acesso
• Sistemas de transmissão de sinais de rádio e televisão
• Transmissão de dados em rede local (LAN)
• Conexões front-end industriais em projetos de energia, ferrovias e rodovias
• Outros projetos de engenharia e infraestrutura em grande escala

Vantagens

• O design não metálico durável reduz o risco de corrosão e torna o cabo mais leve
• A estrutura trançada compacta melhora a resistência à tração e a flexibilidade
• Materiais bloqueadores de água garantem alta confiabilidade em ambientes úmidos ou molhados
• Compatibilidade com vários métodos de instalação, incluindo dutos e implantação aérea
• Desempenho comprovado em projetos nacionais e internacionais, apoiado pela experiência de fabricação da Orientalfiber

Perguntas frequentes

P: Este cabo pode ser usado em instalações externas?

R: Sim, a bainha de PE e os compostos de bloqueio de água o tornam adequado para enterramento direto e implantação de dutos ao ar livre.

P: Quantas fibras podem ser configuradas?

R: O cabo pode ser personalizado de 6 a 144 fibras dependendo dos requisitos do projeto.

P: O cabo inclui componentes metálicos?

R: Não, o membro de resistência é FRP não metálico, minimizando problemas de peso e corrosão.

P: É compatível com equipamentos ópticos padrão?

R: Sim, a fibra de 250 μm e o design de tubo solto padrão garantem compatibilidade com métodos convencionais de emenda e terminação.

Padrões

O cabo GYFTY está em conformidade com o padrão YD/T 901, bem como IEC 60794-1

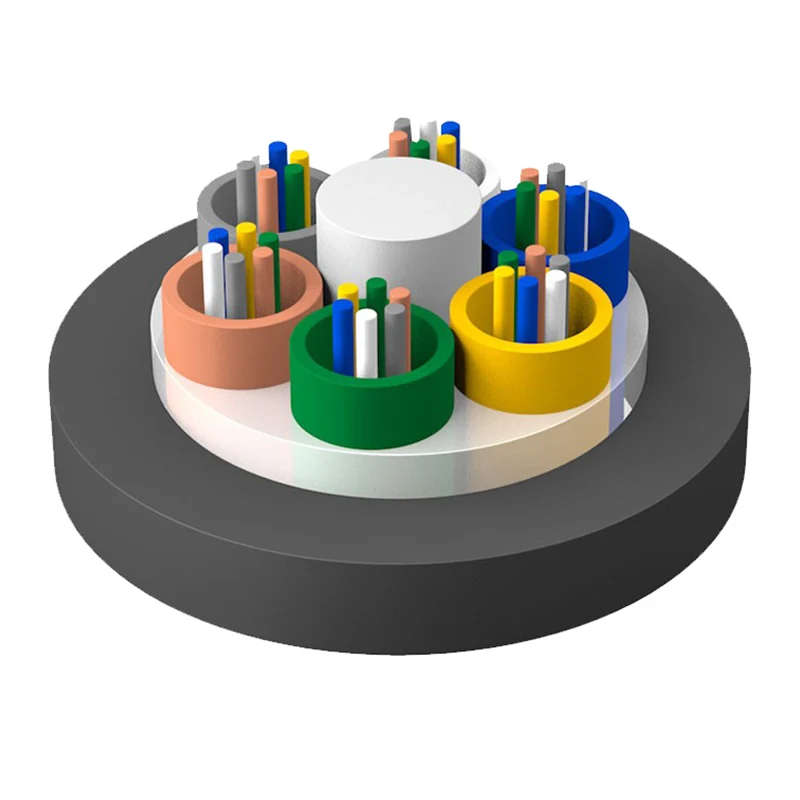

Desenho de Estrutura

1.Fibra

2. Composto de enchimento de tubo

3. Tubo solto

4. Composto de enchimento de cabos

5.Membro de força FRP

6. Bainha PE

Parâmetros Técnicos

Temperatura de armazenamento/operação: -40°C-+70°C

Características ópticas

Observação:

um. Sufixo Xn denota tipo de fibra

b. Os arranjos de cores da fibra e do tubo são especificados na tabela de identificação de cores

c. O cabo não deve ser armazenado em ambiente externo por mais de 6 meses para manter o bom estado do carretel do cabo

Aplicação: Duto/Aéreo
