Cabo de fibra óptica não blindado de tubo solto trançado

O cabo de fibra óptica não blindado de tubo solto trançado é um cabo de comunicação multifibra projetado para ambientes externos. Sua arquitetura envolve a colocação de fibras ópticas de 250 μm em tubos soltos de alto módulo preenchidos com gel à prova d'água. Esses tubos são trançados em torno de um membro central de resistência metálica (CSM) para garantir a integridade estrutural. Para evitar a entrada de umidade, as lacunas do núcleo são preenchidas com compostos bloqueadores de água e protegidas por uma bainha robusta de polietileno (PE).

Força de fabricação central

A Orientalfiber opera como parte de um grupo abrangente com quatro fábricas especializadas. Isto permite um processo de produção verticalmente integrado:

• Escala: Quatro fábricas distintas com foco em cabos internos/externos, componentes ODN e equipamentos de rede.
• Conformidade: A produção segue estritamente os padrões de Gestão de Qualidade ISO9001 e Saúde e Segurança Ocupacional ISO45001.
• Controle de qualidade: Cada metro de cabo de fibra óptica não blindado de tubo solto trançado passa por testes rigorosos para atender aos padrões YD/T 901 e IEC 60794-1.

Principais recursos dos cabos Orientalfiber

Resistência à hidrólise: tubos soltos de alta resistência protegem as fibras da degradação química ao longo do tempo.

Proteção UV: A bainha de PE preta oferece alta resistência à radiação ultravioleta, prolongando a vida útil em instalações externas.

Barreira de umidade: Utiliza APL (laminado de polietileno de alumínio) ou PSP (reprodutor de aço plástico) para fornecer uma vedação superior contra umidade.

Estabilidade Mecânica: A estrutura compacta e o elemento de resistência central evitam que os tubos soltos encolham ou se desloquem sob flutuações de temperatura.

Bom desempenho mecânico e de temperatura

Tubo solto de alta resistência que é resistente à hidrólise

O composto especial de enchimento de tubos garante uma proteção crítica da fibra

A estrutura compacta especialmente projetada é boa para evitar o encolhimento de tubos soltos

Bainha PE protege o cabo contra radiações ultravioleta

As seguintes medidas são tomadas para garantir a estanqueidade do cabo:

-Fio de aço usado como membro de força central

-Composto de enchimento de tubo solto

-100% de enchimento do núcleo do cabo

-Barreira contra umidade APL ou PSP

Padrões

O cabo GYTA/s está em conformidade com o padrão YD/T 901 e também com o IEC 60794-1.

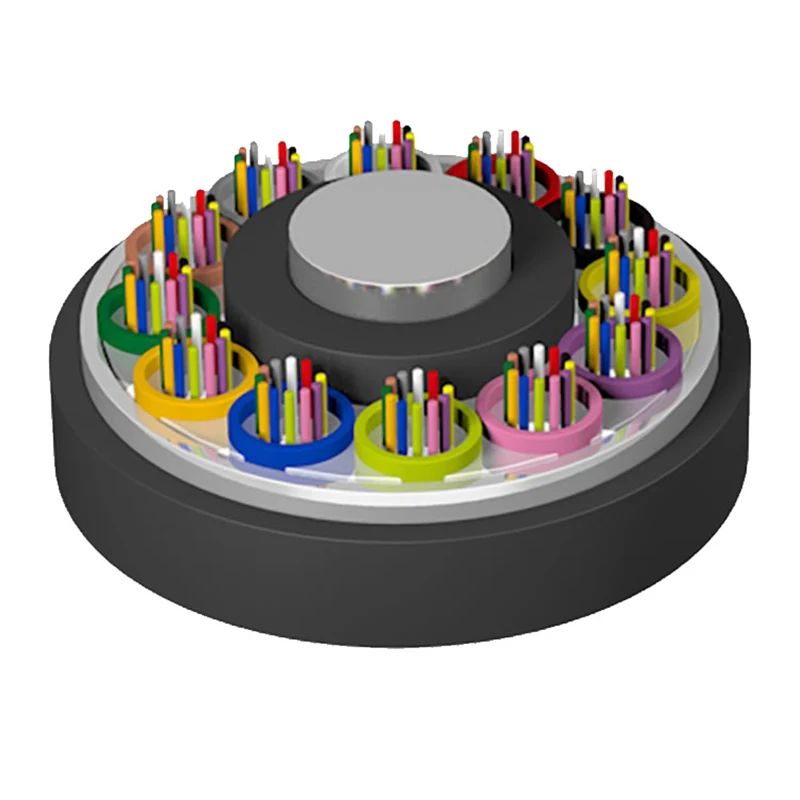

Desenho de Estrutura

1. Fibra

2. Composto de enchimento de tubo

3. Tubo solto

4. Membro de Força Central

5. Composto de enchimento de cabos

6. APL psp

7. Bainha PE

Parâmetros Técnicos

Temperatura de armazenamento/operação: -40°C-+70°C

Características ópticas

Observação:

um. Sufixo Xn denota tipo de fibra

b. Os arranjos de cores da fibra e do tubo são especificados na tabela de identificação de cores

c. O cabo de fibra óptica não blindado de tubo solto não deve ser armazenado em ambiente externo por mais de 6 meses para manter o bom estado do carretel do cabo

Aplicação: Duto/Aéreo

Especificações Técnicas

Os parâmetros a seguir descrevem as métricas de desempenho típicas para oCabo de fibra óptica não blindado de tubo solto trançado :

Diversos campos de aplicação

OCabo de fibra óptica não blindado de tubo solto trançadoda Orientalfiber é implantado em vários setores:

• Telecomunicações: Principais linhas de backbone para operadoras nacionais e regionais.
• Radiodifusão: Transmissão de sinal confiável para redes de rádio e televisão.
• Infraestrutura Industrial: Links de dados críticos para redes de energia elétrica e sistemas de monitoramento de rodovias.
• Trânsito Ferroviário: Sistemas de comunicação de alta velocidade para sinalização ferroviária e gerenciamento de estações.

Vantagens Comparativas

Quando comparado com as ofertas padrão da indústria, o OrientalfiberCabo de fibra óptica não blindado de tubo solto trançadooferece benefícios distintos:

1. Fabricação refinada: Ao contrário dos produtores de menor escala, a estrutura de quatro fábricas do nosso grupo garante que cada componente (do ODN ao cabo) seja compatível e testado como uma solução completa.
2. Adaptabilidade Ambiental: Projetado especificamente para lidar com os ciclos de temperatura e umidade encontrados em diversos climas globais.
3. Histórico Global: Nossos produtos estão atualmente integrados em vários projetos de engenharia de grande escala, apoiados por feedback positivo de operadoras internacionais de telecomunicações.

Perguntas frequentes (FAQ)

P: O membro de força central é sempre metálico?

R: Os projetos padrão usam um fio de aço para alta resistência à tração; entretanto, para ambientes eletromagnéticos específicos, um membro não metálico de FRP (Plástico Reforçado com Fibra) pode ser substituído.

P: Como este cabo lida com a entrada de água?

R: OCabo de fibra óptica não blindado de tubo solto trançadousa uma defesa de camada dupla: composto de enchimento de tubo para as fibras e um composto de enchimento de núcleo de cabo 100% para os interstícios.

P: Quais padrões a Orientalfiber segue?

R: Todos os cabos externos estão em conformidade comCEI 60794-1eYD/T 901padrões, garantindo compatibilidade com hardware de rede global.
