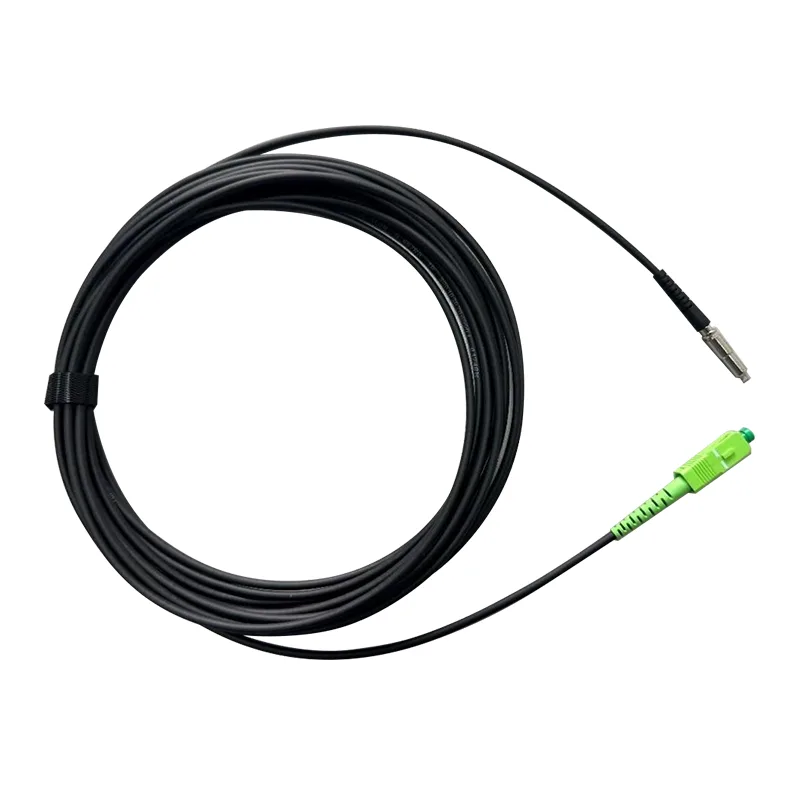

Cabo de manobra mini SC/APC

The Orientalfiber Mini SC/APC Patch Cord is a professional optical patch solution from our China-based factory, designed for high-performance network connectivity. This patch cord is suitable for FTTX, FTTH, Ethernet, and CATV applications, offering reliable signal distribution and simple installation. As a leading Orientalfiber supplier, we ensure our Mini SC/APC Patch Cord meets industry standards and supports fast deployment for both commercial and residential networks.

Enviar consulta

Descrição do produto

O Mini SC/APC Patch Cord é um cabo de conexão de fibra óptica com um conector SC/APC compacto. Ele foi projetado para fornecer baixa perda de inserção e alta perda de retorno, garantindo a integridade do sinal em uma ampla variedade de redes ópticas. Nosso produto é fabricado sob rigoroso controle de qualidade para atender às demandas dos modernos sistemas FTTX/FTTH e redes ópticas passivas (PON).

Principais aplicações

Sistemas FTTX/FTTH

Redes Ethernet

Links de TV CAT

Distribuição de sinal óptico

Redes Ópticas Passivas (PON)

Recursos técnicos

Baixa perda de inserção, alta perda de retorno

Alta repetibilidade e permutabilidade

100% testado para inserção, perda de retorno, face final e interferência

Forte resistência mecânica

Está em conformidade com os padrões Telcordia GR-326-Core

Instalação rápida e fácil para fiação através da parede

Mantém desempenho estável em ambientes de cabeamento denso

Especificação Técnica:

Construções	Unidade	Descrições
Contagem de fibras		Simplexo
Comprimento de onda	nm	1310/1550
Perda de inserção	dB	≤0,30
Perda de retorno	dB	≥60 (APC)
Cor da capa do cabo		Preto ou personalizável
Diâmetro Externo do Cabo	milímetros	φ3,0±0,1
Modo Fibra		Modo único: G657 B3
Material da capa do cabo		TPU, UVesisn.
Peso do cabo	kg/km	8,5 （aprox.）
Imprimindo conteúdo		Personalizável
Comprimento	m	80 ou personalizável (Tolerância: ±0,5m)
Tipo de conector		Entrada:	Conector Mini SC/APC
		Saída:	Conector SC/APC
Temperatura operacional	℃	-20°C ~ +60°C
Temperatura de armazenamento	℃	-40℃ ~ +85℃

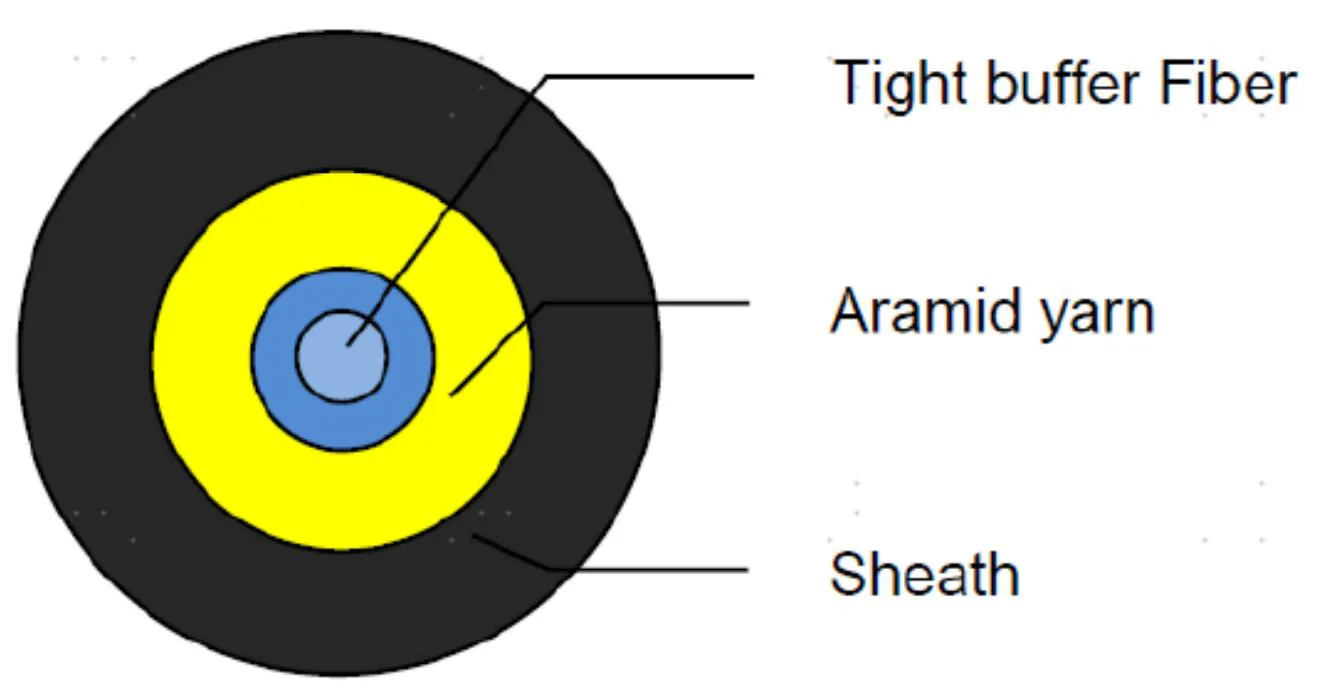

Estrutura do cabo:

Mini SC/APC Patch Cord

Unid		Descrições
Fibra óptica	Tipo de fibra	Modo único ITU-T G.657B3
	Diâmetro do núcleo (μm)	8-11μm
	Diâmetro do revestimento (μm)	125,0±0,7μm
	Diâmetro do revestimento (μm)	245±10μm (antes de colorido) 250±15μm(Colorido)
	Diâmetro do campo de modo	8,6~8,8±0,4μm @1310nm 9,6~9,8±0,5μm@1550nm
	Comprimentos de onda operacionais	1260 ~ 1625 nm
	Cor	Azul
	Atenuação do cabo	≤0,35dB/km λ= 1310 nm ≤0,25dB/km λ = 1550 nm ≤0,26dB/km λ = 1625 nm
	Contagem de fibras	1
	Fabricante de vidro
Fibra tampão apertada	Diâmetro	0,90±0,05 mm
	Cor	Azul
	Material	LSZH
Jaqueta externa	Diâmetro	3,0±0,1 mm
	Grossura	0,8±0,1 mm
	Cor	Preto
	Material	TPU, resistente aos raios UV.
Membro de força	Material	Fio de aramida
Período	1	80m
Queda de instalação	/	1%
Velocidade máxima do vento	/	50 km/h
Peso	/	8,4kg/km
Tensão de tração de operação	1	200N
Tensão máxima de tração	/	1000N
Aplicação de cabo	/	Ar livre, Instalação aérea, duto Autossustentável

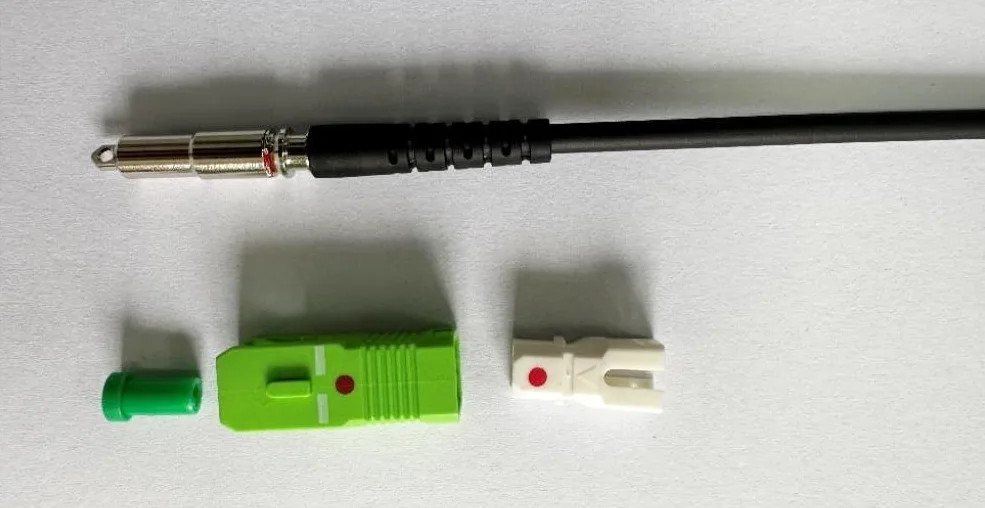

Diagrama do produto:

Mini SC/APC Patch Cord

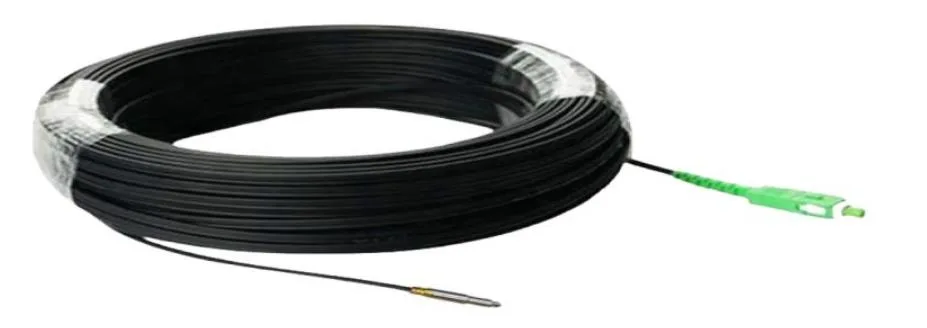

Pacote:

Mini SC/APC Patch Cord

Vantagens Técnicas

Polimento de precisão

Nossos conectores Mini SC/APC passam por polimento de ângulo preciso para reflexão traseira mínima e desempenho óptico superior.

Durabilidade e Confiabilidade

A capa do cabo foi projetada para resistir à flexão, tensão de tração e desgaste ambiental, garantindo longevidade em instalações exigentes.

Fácil Integração

O patch cord suporta implantação e reconfiguração rápidas, ideal para provedores de serviços, integradores de rede e configurações empresariais.

Garantia de Qualidade

Cada patch cord Orientalfiber Mini SC/APC é testado 100% para perda de inserção, perda de retorno e inspeção da face final antes de sair da fábrica, garantindo desempenho consistente.

Guia de instalação

Identifique as portas de rede e o comprimento de cabo necessário.

Conecte os conectores SC/APC firmemente aos dispositivos designados.

Evite dobrar ou torcer excessivamente para manter a qualidade ideal do sinal.

Use o gerenciamento adequado de cabos para organizar vários cabos em ambientes de alta densidade.

Perguntas frequentes

P: O patch cord Mini SC/APC pode ser usado ao ar livre?

R: Sim, usando uma jaqueta LSZH ou para uso externo, ela pode suportar condições externas padrão.

P: Quais tipos de fibra são suportados?

R: O patch cord suporta fibras monomodo G.657 e G.652, comumente usadas em redes FTTX e PON.

P: Podemos personalizar o comprimento do cabo?

R: Sim, estão disponíveis comprimentos de 0,5 metros a 20 metros. Contate-nos para requisitos específicos.
