Patch cords convencionais SC/UPC-LC/UPC de 3,0 mm

Os patch cords convencionais Orientalfiber SC/UPC-LC/UPC de 3,0 mm são patch cords de fibra óptica monomodo com conectores SC/UPC e LC/UPC em ambas as extremidades, apresentando uma capa de cabo de 3,0 mm de diâmetro. Esses patch cords são 100% terminados e testados em fábrica, garantindo desempenho consistente e transmissão de sinal estável. O produto adota material de jaqueta com baixo teor de fumaça e zero halogênio (LSZH), que é ecologicamente correto e seguro, adequado para vários cenários de aplicação internos e semi-externos. Os patch cords convencionais Orientalfiber SC/UPC-LC/UPC 3,0 mm são projetados para atender às necessidades básicas de conexões de rede óptica, com qualidade confiável e longa vida útil.

Recursos principais

1. Conector de alta precisão: Os patch cords são equipados com conectores de fibra única SC e LC de alta precisão, que adotam ponteira de cerâmica para garantir o alinhamento preciso das fibras ópticas, reduzir a perda de sinal e melhorar a estabilidade da transmissão do sinal. Os conectores são projetados com um mecanismo de travamento push-pull, que é fácil de conectar e desconectar e pode prevenir efetivamente a desconexão acidental durante o uso.

2. Polimento da face final UPC: A face final do conector é polida com tecnologia UPC, que possui uma superfície micro-convexa, garantindo um bom contato entre as faces finais das fibras ópticas, reduzindo a reflexão traseira e a perda de retorno não é inferior a 50dB, atendendo aos requisitos de transmissão de sinal de alta velocidade e longa distância.

3. Design de fibra única: Todos os conectores de patch cords convencionais de fibra oriental SC / UPC-LC / UPC de 3,0 mm são conectores de fibra única, que são adequados para transmissão de sinal óptico de modo único, combinando com fibra de modo único ITU-T G652D e podem ser usado em vários sistemas de rede óptica de alta velocidade.

4. Comprimento personalizável: Fornecemos serviços de comprimento personalizáveis ​​de acordo com as necessidades do cliente, com comprimento padrão de 5m (com tolerância de +0,3/-0m), e outros comprimentos podem ser personalizados para atender às diferentes necessidades de layout de vários projetos de rede.

5. Testes rigorosos de fábrica: Cada cabo de remendo SC/UPC-LC/UPC convencional Orientalfiber de 3,0 mm passa por 100% de rescisão e testes de fábrica antes de sair da fábrica, incluindo perda de inserção, perda de retorno e outros indicadores-chave de desempenho, garantindo que cada produto atenda aos padrões relevantes e possa ser usado diretamente após a entrega.

6. Compatível com ROHS: O produto está em conformidade com os padrões ambientais ROHS, não contém substâncias nocivas, é ecologicamente correto e seguro e pode ser usado em diversas áreas ambientalmente sensíveis, como data centers e áreas residenciais.

Cenários de aplicação

Os patch cords convencionais Orientalfiber SC/UPC-LC/UPC de 3,0 mm são amplamente utilizados em vários cenários de rede óptica, incluindo principalmente os seguintes campos:

• Data Centers: Utilizados para conexão de sinal óptico de alta velocidade entre servidores, switches, dispositivos de armazenamento e outros equipamentos em data centers, suportando necessidades de transmissão de alta largura de banda e garantindo a operação estável dos data centers.

• Aplicações Ethernet: Adequado para sistemas Ethernet de diversas escalas, realizando transmissão de dados estável e de alta velocidade entre dispositivos de rede, melhorando a eficiência e a confiabilidade da rede.

• Aplicações FTTH: Utilizadas em sistemas de fibra para casa (FTTH), conectando terminais de linha óptica (OLT) e unidades de rede óptica (ONU), fornecendo serviços de banda larga de alta velocidade para residentes e empresas.

• Aplicações de Backbone, Horizontais e Riser: Aplicadas no cabeamento backbone, horizontal e riser de sistemas de cabeamento abrangentes de edifícios, realizando a conexão de sinais ópticos entre diferentes andares e diferentes áreas, e atendendo às necessidades de layout de rede em grande escala.

• Serviços de Vídeo, Dados e Voz: Utilizados na transmissão de sinais de vídeo, dados e voz, garantindo transmissão de sinal clara e estável, e adequados para sistemas de comunicação como rádio e televisão e videovigilância.

• Aplicações em equipamentos de teste: Utilizado como cabo de conexão para equipamentos de teste óptico, garantindo a precisão e confiabilidade dos resultados de teste, e amplamente utilizado na pesquisa, desenvolvimento e testes de produtos de comunicação óptica.

Construção e material de cabos

Os patch cords convencionais SC/UPC-LC/UPC Orientalfiber de 3,0 mm adotam uma estrutura de cabo razoável, com uma fibra tampão de 900 μm no interior, que pode proteger eficazmente o núcleo da fibra óptica e reduzir o impacto de forças externas na fibra óptica. A fibra tampão é branca, fácil de distinguir durante a construção e manutenção.

A capa do cabo é amarela, feita de material com baixo teor de fumaça e zero halogênio (LSZH), que possui características de retardador de chama, baixo teor de fumaça e não tóxico. Em caso de incêndio, não liberará gases nocivos, o que pode proteger eficazmente a segurança de pessoal e equipamentos. O diâmetro do cabo é Φ3,0 ± 0,20 mm, que é flexível e fácil de dobrar, e o raio de curvatura mínimo não é inferior a 20 mm, o que é conveniente para fiação em espaços estreitos.

Vantagens do produto

Desempenho confiável

Os patch cords convencionais Orientalfiber SC / UPC-LC / UPC 3,0 mm adotam materiais de alta qualidade e tecnologia de fabricação de precisão, com perda de inserção ≤0,25dB e perda de retorno ≥50dB (UPC), garantindo baixa perda e transmissão de sinal estável. A repetibilidade da conexão é mais de 800 vezes, e a força de retenção de fibra/cabo atende 50N±2N a 5N/s por 120s, o que pode se adaptar ao uso a longo prazo em vários ambientes.

Ampla Adaptabilidade Ambiental

O produto tem uma ampla faixa de temperatura operacional de -20°C ~ +70°C e uma faixa de temperatura de armazenamento de -40°C ~ +85°C, que pode se adaptar a várias condições ambientais adversas, incluindo alta temperatura, baixa temperatura e ambientes úmidos, e é adequado para uso interno e semi-externo.

Fácil de instalar e manter

Os conectores SC e LC dos patch cords adotam um mecanismo de trava push-pull, que é fácil de conectar e desconectar e pode ser operado com uma mão, melhorando a eficiência da instalação e manutenção. O design padronizado garante boa intercambialidade e os conectores podem ser usados ​​com outros adaptadores e equipamentos padrão SC/UPC e LC/UPC.

Econômico

Como fabricante profissional, a Orientalfiber possui sua própria cadeia de produção completa, que pode controlar efetivamente os custos de produção. Os patch cords convencionais SC/UPC-LC/UPC de 3,0 mm fornecem desempenho de alta qualidade a um preço razoável, o que é econômico para projetos de rede em grande escala e uso de longo prazo.

Especificação Técnica:

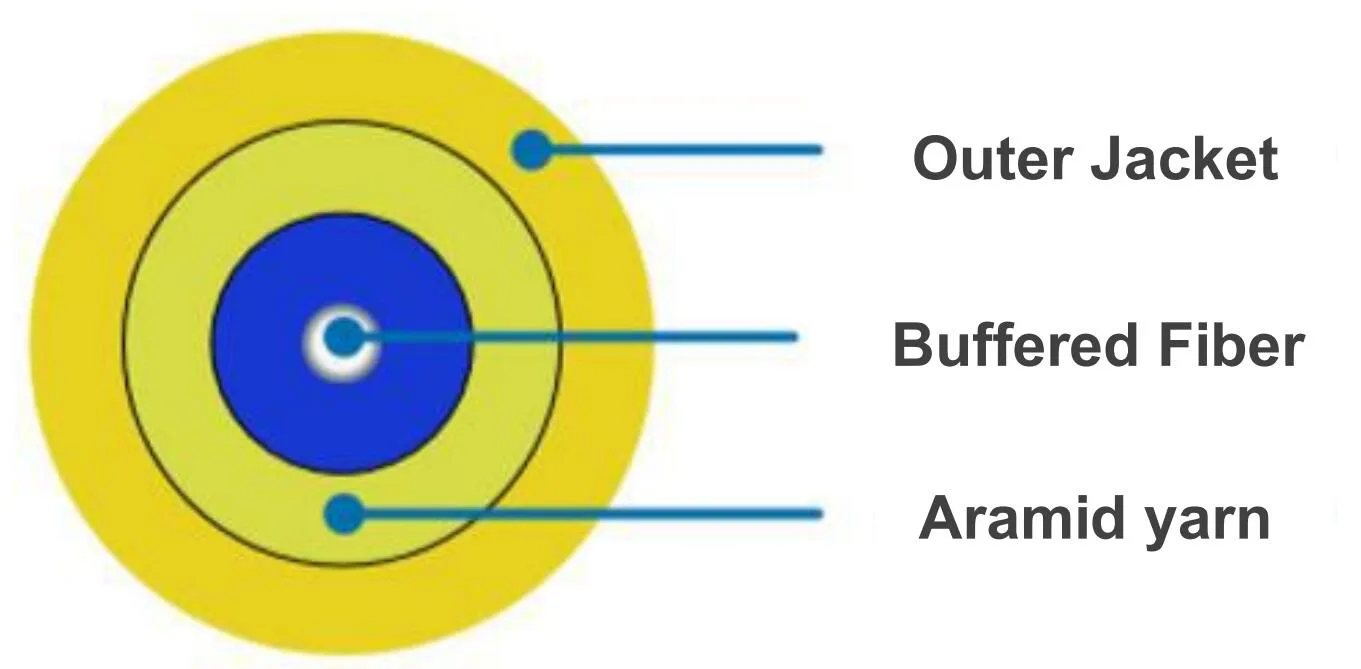

Construção do cabo:

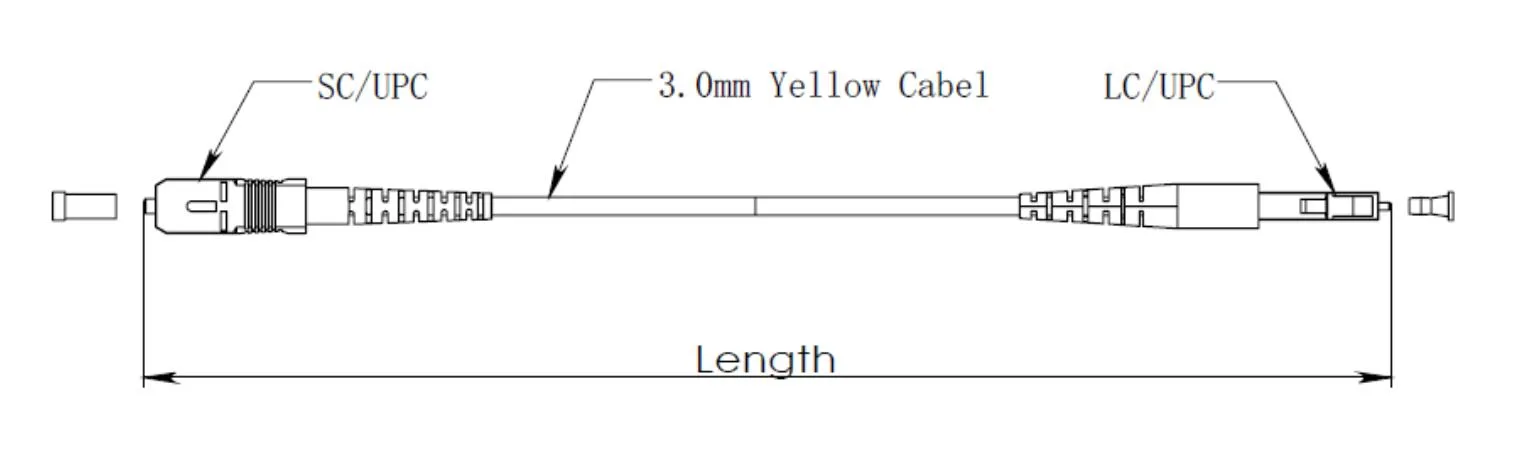

Desenho dimensional:

FAQ (Perguntas Frequentes)

Q1: O comprimento dos patch cords convencionais SC/UPC-LC/UPC Orientalfiber de 3,0 mm pode ser personalizado?

A1: Sim, oferecemos serviços de comprimento personalizáveis. O comprimento padrão é de 5m, e outros comprimentos podem ser personalizados de acordo com suas necessidades específicas. Você pode entrar em contato com nossa equipe de vendas para confirmar os detalhes de personalização.

Q2: Qual é a diferença entre conectores SC/UPC e LC/UPC?

A2: Os conectores SC / UPC têm um invólucro retangular e adotam um mecanismo de travamento push-pull, que é fácil de conectar e desconectar e possui alta densidade de instalação. Os conectores LC/UPC são pequenos, com diâmetro de ponteira de 1,25 mm, que é metade do conector SC, adequados para cenários de instalação de alta densidade, como data centers. Ambos os conectores adotam polimento de face final UPC, o que pode garantir um bom desempenho de transmissão de sinal.

Q3: Os patch cords convencionais SC / UPC-LC / UPC de 3,0 mm da Orientalfiber são adequados para uso externo?

A3: O produto é projetado principalmente para uso interno e semi-externo. O material da jaqueta LSZH possui certas propriedades à prova d'água e antienvelhecimento, mas não é recomendado para uso prolongado em ambientes externos abertos com clima severo. Para aplicações externas, recomendamos a escolha de nossos patch cords de fibra óptica externos dedicados.

Q4: Como garantir a qualidade dos patch cords?

A4: Temos procedimentos rigorosos de controle de qualidade. Cada patch cord passa por terminação e testes 100% de fábrica, incluindo perda de inserção, perda de retorno, desempenho do conector e outros indicadores. Ao mesmo tempo, a empresa obteve a certificação do sistema de gestão de qualidade ISO9001, garantindo que o processo de produção atenda aos padrões internacionais e que cada produto possa atender aos requisitos de qualidade antes de sair da fábrica.

Q5: Qual é o prazo de entrega dos patch cords convencionais SC / UPC-LC / UPC de 3,0 mm Orientalfiber?

A5: O prazo de entrega depende da quantidade do pedido e dos requisitos de personalização. Para produtos de comprimento padrão, o prazo de entrega é geralmente de 3 a 7 dias úteis. Para pedidos grandes ou produtos customizados, o prazo de entrega será ampliado adequadamente, e nossa equipe de vendas confirmará com você o prazo de entrega específico após o recebimento do pedido.
