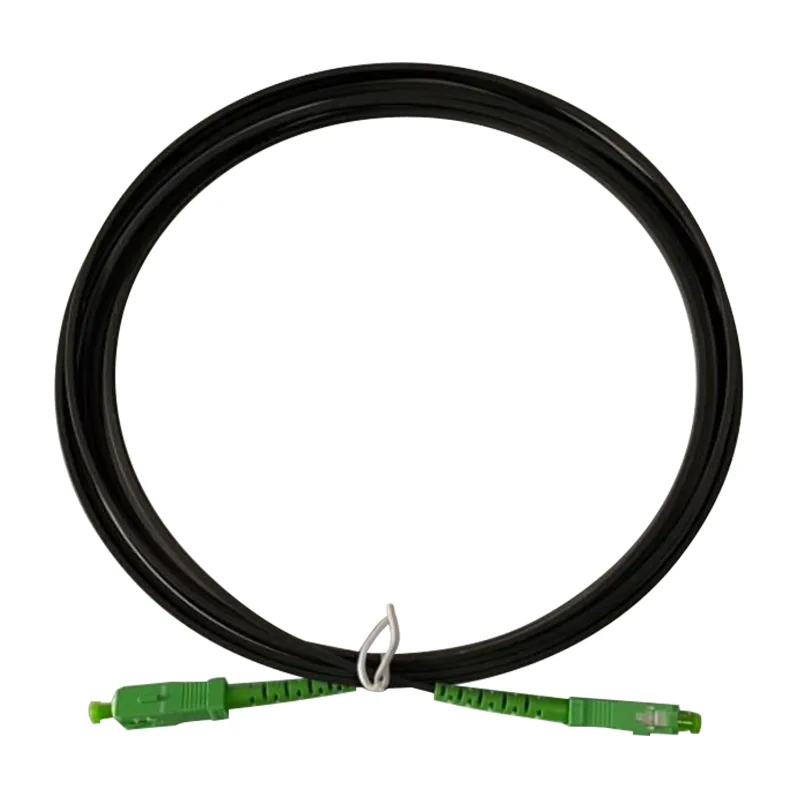

Cabos redondos de 3 mm SC/APC- SC/APC Patch Cords

Aplicativo:● data centers● Aplicações Ethernet● Aplicações FTTH● Aplicativos de backbone, horizontal e riser● Serviços de vídeo, dados e voz● Aplicações de equipamentos de testeCaracterísticas:● Conector de alta precisão● UPC & APC End Face Polis......

Enviar consulta

Descrição do produto

Aplicativo:

● data centers

● Aplicações Ethernet

● Aplicações FTTH

● Aplicativos de backbone, horizontal e riser

● Serviços de vídeo, dados e voz

● Aplicações de equipamentos de teste

Características:

● Conector de alta precisão

● UPC & APC End Face Polish

● SC, LC, todos os conectores de fibra única

● Comprimento personalizado disponível

● 100% de fábrica terminou e testado

● Compatível com o ROHS

Especificação técnica:

Construções	Unidade	Descrições
Modo de fibra		Modo único: ITU-T G657A1
Contagem de fibras		Simplex
Comprimento de onda	nm	1310/1550
Perda de inserção	dB	≤0,30
Perda de retorno	dB	≥55
Diâmetro da fibra tampão	um	900
Cor de fibra buffer		Azul
Cor da jaqueta a cabo		Preto
Material da jaqueta a cabo		LSZH
Dielétrico		Isolamento HDPE
Diâmetro do cabo	mm	Φ3.0 ± 0,20
Comprimento	m	10 +0,5/-0 30 +0,5/-0 50 +0,5/-0 75 +1/-0 100 +1/-0
Tipo de conector		SC/APC (verde)
Endface Polish		APC
Material de poça		Cerâmica
Repetibilidade de conexão		> 800 vezes
Raio mínimo de flexão	mm	≥20
Retenção de fibras/cabo	N	50n ± 2n a 5n/s 120s duração
Temperatura operacional	℃	0 ℃ ~ +50 ℃
Temperatura de instalação	℃	-30 ℃ ~ +60 ℃
Temperatura de armazenamento	℃	-30 ℃ ~ +60 ℃

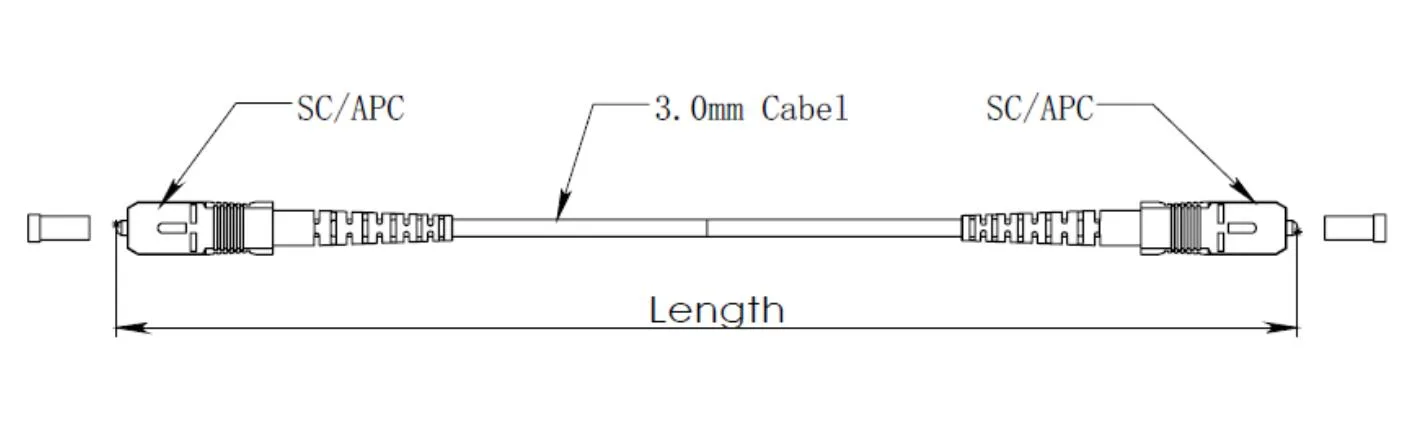

Desenho dimensional:

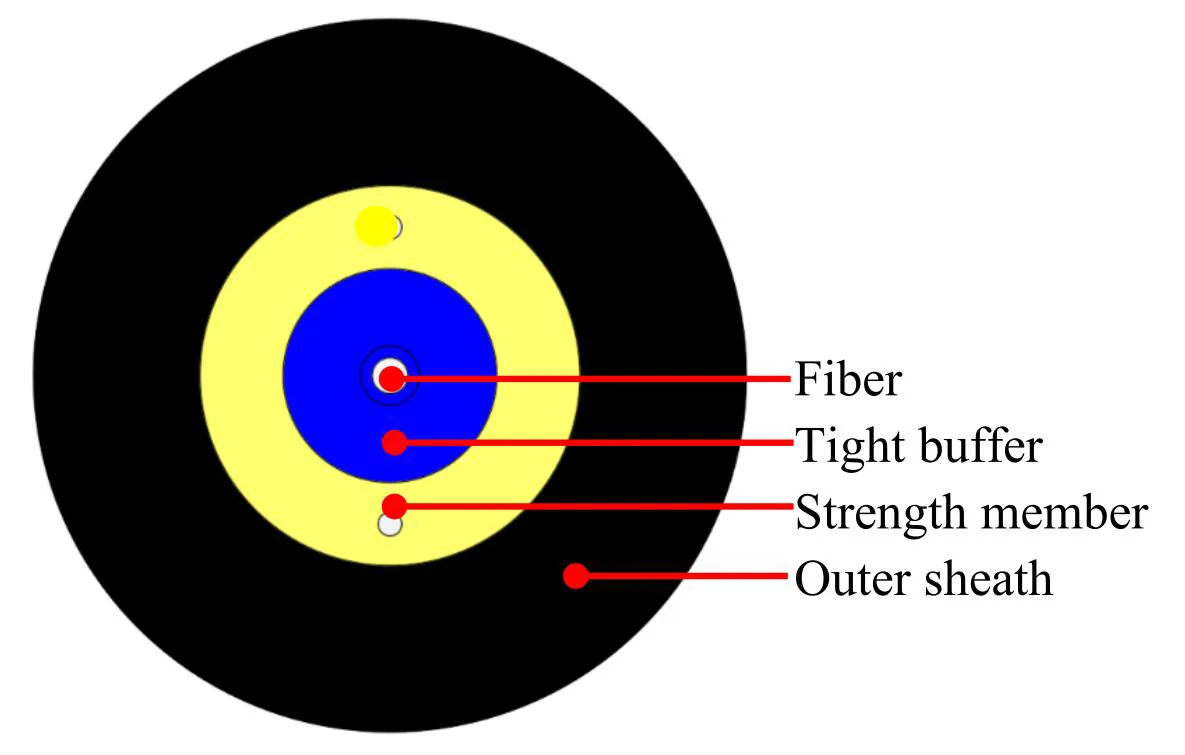

Construção de cabos:

Unid	Especificações
Fibra tampão apertada	Contagem de fibras	1
	Tipo de fibra	G.657A1
	Cor da fibra	Azul
	Material	LSZH
	Diâmetro	Φ0,9 ± 0,05 mm
	Cor de buffer apertado	Azul
Membro da força	Material	Fio Aramid
Bainha externa	Material	LSZH
	Diâmetro	Φ3,0 ± 0,2 mm
	Cor da bainha externa	Preto
Marca de tinta	Cor	Branco

Característica de fibra:

Todas as características da fibra do cabo (fibra do cabo acabado) devem estar, pelo menos, de acordo com a recomendação da ITU-T G.657A1 e serão as seguintes.

Item	Especificação
Tipo de fibra	Modo único
Material de fibra	Sílica dopada
Coeficiente de atenuação @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Comprimento de onda de corte de cabo	≤ 1260 nm
Comprimento de onda de dispersão zero	1300 ~ 1324 nm
Inclinação zero-dispersão	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Dispersão cromática @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diâmetro do campo de modo @ 1310 nm	8,8 ± 0,4um
Erro de concordância do núcleo / revestimento	≤ 0.5 um
Diâmetro do revestimento	125.0 ± 0.7 um
Revestimento de não-circularidade	≤5%
Diâmetro do revestimento primário	242 ± 7 um
Concentabilidade de revestimento / revestimento primário	≤10 µm
Não-circularidade de revestimento	≤0,7%
Atenuação com perda de flexão de cabos 1 Turn 1 raio 10mm 10 voltas 1 raio 15mm	1550nm ≤Δ0,75db/km 1625nm ≤Δ1,5db/km 1550nm ≤Δ0,25db/km 1625nm ≤Δ1,0db/km
