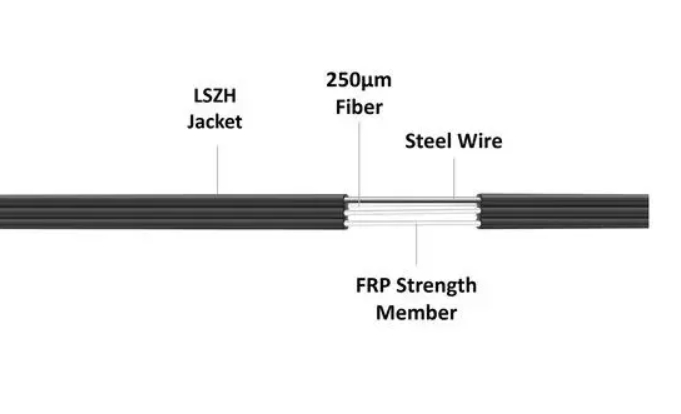

Na construção de FTTH (fibra para a casa), os tipos de cabos ópticos comumente usados incluem principalmente o cabo de gota em forma de borboleta e suas estruturas derivadas.
Recursos estruturais:

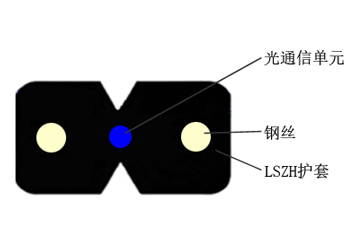

A fibra óptica é colocada no centro e dois fios de aço paralelos são colocados em ambos os lados como elementos de reforço. A seção transversal é de 8 em forma e a fibra óptica está localizada no centro geométrico.
Cenário de aplicação:
Montada na parede: Adequado para o roteamento de parede interno e externo, com forte resistência à flexão e um raio de flexão tão pequeno quanto 20 mm.
Pipe Locking: Adequado para a coleta de oleoduto de curta distância e adaptável a espaços estreitos.
Vantagens:
A estrutura é compacta e a resistência à tração é alta, o que pode suportar a pressão lateral das pessoas pisando nela e a força de arrastamento durante a construção.
É fácil terminar no local e é compatível com uma variedade de conectores rápidos.
Recursos estruturais:

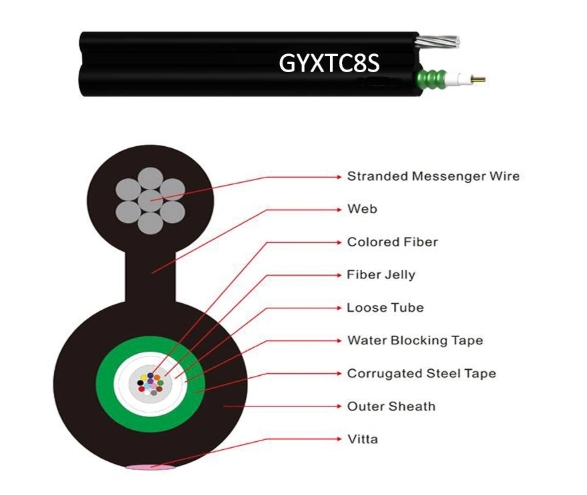

Um fio de aço ou corda de aço é adicionado à parte externa do cabo óptico de borboleta comum como um elemento de reforço para formar uma estrutura auto-sustentável.
Cenário de aplicação:
Sobrecarga de chumbo: adequado para fiação aérea de postes externos a áreas internas. Possui alta resistência à tração e pode suportar um período de 50 metros.
Ambiente sem tubos: Não são necessários fios suspensos adicionais, simplificando o processo de construção.
Vantagens:
A forte resistência à tração reduz o risco de danos das forças externas.
Alta eficiência da construção e custos de mão -de -obra reduzidos.
Recursos estruturais:

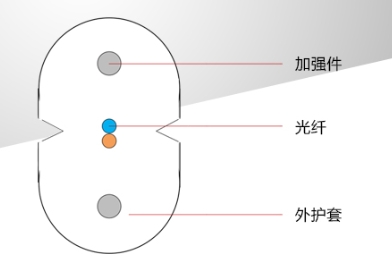

A parte do meio é uma fibra óptica bufado com núcleo único (G.657), que é embrulhado com uma bainha transparente de 0,9 mm, com um diâmetro externo fino e é completamente transparente.
Cenário de aplicação:
Coloque a fiação ao longo dos rodapés do edifício e ao redor das tiras decorativas da porta e da janela e conserte com cola.
Locais com altos requisitos estéticos: como hotéis, residências de ponta etc., onde a fiação precisa ser escondida.
Vantagens
Visualmente oculto, não afeta a decoração interior.
A cobertura transparente é resistente ao desgaste e adaptável a vários ambientes.
Recursos estruturais:
As unidades de fio de suspensão de metal são adicionadas ao cabo óptico da linha de couro para formar uma estrutura em forma de forma de "8".
Cenário de aplicação:
Liga-de-topo ao ar livre: Adequado para fiação aérea de postes elétricos a corredores de usuários, com alta resistência à tração.
Cenário com requisitos de alto período: pode suportar vãos de mais de 50 metros e tem forte estabilidade.
Vantagens:
O desempenho da tração é significativamente melhorado, reduzindo o risco de quebra de fibra óptica.
Fácil de construir e se adaptar a terrenos complexos.
-
