Figura 8 Cabo de Fibra Óptica

Visão geral principal

O cabo de fibra óptica Orientalfiber Figura 8 é um produto de comunicação óptica aérea autossustentável desenvolvido e produzido de forma independente pela Jiangsu Xuben Photoelectric Technology Co., Ltd. Este produto foi projetado para atender aos requisitos de colocação aérea de longa distância e alta estabilidade de comunicação, energia, trânsito ferroviário e outras indústrias, integrando excelentes propriedades mecânicas, desempenho à prova d'água e conveniência de construção, e é uma escolha econômica para compras em massa e aplicações de engenharia.

Estrutura Básica do Produto

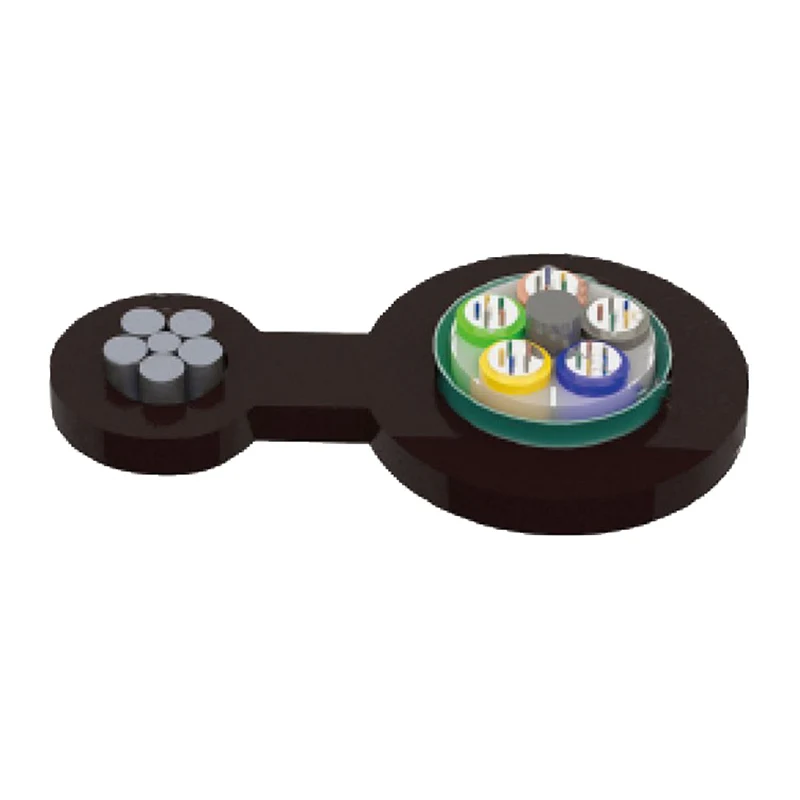

O cabo de fibra óptica Orientalfiber Figura 8 adota um design estrutural padronizado e prático: a fibra óptica de 250μm é colocada em um tubo solto fabricado com material de alto módulo, e o tubo solto é totalmente preenchido com composto impermeável especializado. Um membro de resistência central de metal é colocado no núcleo do cabo, com o tubo solto e a corda de enchimento enrolados em torno dele para formar um núcleo de cabo circular compacto. O núcleo do cabo é coberto longitudinalmente com uma camada de fita de alumínio revestida de plástico (APL) e é integralmente combinado com fios de aço para formar uma bainha de polietileno em forma de 8, que é a principal vantagem estrutural do cabo de fibra óptica Figura 8.

Principais vantagens do produto para clientes de compras

Alta resistência à tração e conveniência de construção

O fio de aço trançado configurado no Cabo de Fibra Óptica Figura 8 fornece resistência à tração ultra-alta, suportando colocação suspensa direta e autossustentável. Este projeto elimina a necessidade de componentes auxiliares de suporte de carga adicionais na construção de engenharia, reduzindo efetivamente a mão de obra de instalação no local e os custos de materiais, e encurtando o período geral de construção para projetos de aquisição em grande escala.

Adaptabilidade mecânica e de temperatura estável

O Cabo de Fibra Óptica Figura 8 possui excelente desempenho mecânico e ampla tolerância à temperatura, adaptando-se a ambientes complexos de instalação externa, como alta temperatura, baixa temperatura e vento. Ele mantém um desempenho de transmissão estável em operações externas de longo prazo, reduzindo a taxa de falhas e o custo posterior de manutenção das linhas de comunicação, o que é crítico para a operação de projetos de longo prazo.

Superior à prova d'água e resistência à umidade

Múltiplas tecnologias à prova d'água são aplicadas ao cabo de fibra óptica Figura 8 para garantir confiabilidade a longo prazo: o membro de força central adota material de fio de aço, o tubo solto é preenchido com um composto especial à prova d'água, o núcleo do cabo é 100% totalmente preenchido e a barreira de umidade APL é adicionada. A estrutura à prova d'água multicamadas bloqueia efetivamente a intrusão de água e umidade, protegendo a fibra óptica interna e prolongando a vida útil do cabo.

Materiais de proteção de alta resistência

O tubo solto do cabo de fibra óptica Figura 8 usa materiais de alta resistência resistentes à hidrólise, que podem resistir à corrosão química e danos físicos em ambientes complexos. O composto de enchimento de tubo dedicado fornece proteção direcionada para a fibra óptica, evitando atenuação de sinal e danos causados ​​por extrusão externa e vibração, garantindo transmissão de dados estável.

Padrões de Conformidade

O cabo de fibra óptica Orientalfiber Figura 8 (tipo GYTC8A) está em total conformidade com os padrões da indústria nacional e internacional YD/T 1155 e IEC 60794-1. Todos os produtos passam por rigorosa inspeção de qualidade antes de saírem da fábrica, atendendo aos requisitos padrão de compras globais de engenharia de comunicação e adaptando-se aos padrões de licitação e aplicação de diferentes países e regiões.

Componentes Estruturais

A estrutura completa do cabo de fibra óptica Orientalfiber Figura 8 consiste em 9 componentes principais, cada um com um posicionamento funcional claro para garantir o desempenho geral do produto:

1. Fios trançados
2. Bainha PE
3. Fibra
4. Composto de enchimento de tubo
5. Tubo solto
6. Composto de enchimento de cabos
7. Membro de Força Central
8. APL
9. Bainha PE

Cenários de aplicação do cabo de fibra óptica Figura 8

O cabo de fibra óptica Orientalfiber Figura 8 é amplamente utilizado em operadoras de telecomunicações nacionais e estrangeiras, comunicação de rádio e televisão e sistemas de transmissão de informações. Também é adequado para transmissão de dados em redes locais, bem como conexões front-end industriais em energia elétrica, trânsito ferroviário, rodovias e outros setores de infraestrutura. O design autossustentável do produto o torna o cabo óptico preferido para instalação aérea externa em áreas rurais e de longa distância.

Parâmetros Técnicos

Temperatura de armazenamento/operação: -40°C-+70°C

Características ópticas

Observação:

um. Sufixo Xn denota tipo de fibra

b. Os arranjos de cores da fibra e do tubo são especificados na tabela de identificação de cores

c. O cabo não deve ser armazenado em ambiente externo por mais de 6 meses para manter o bom estado do carretel do cabo

Aplicação: Antena Autoportante

Perguntas frequentes

Q1: Qual é a principal vantagem do cabo de fibra óptica Figura 8 Orientalfiber para compras em massa?A1: O cabo de fibra óptica Figura 8 apresenta uma estrutura autoportante, reduzindo os custos de construção; adota design impermeável multicamadas com alta estabilidade; o produto atende a padrões duplos e o fabricante possui um sistema de produção completo, garantindo fornecimento estável e qualidade consistente para compras de grande volume.

Q2: O cabo de fibra óptica Figura 8 é adequado para uso aéreo externo de longo prazo?A2: Sim. O produto tem excelente resistência mecânica e à temperatura, combinado com um design estrutural à prova d'água e à prova de umidade, e pode operar de forma estável em ambientes de colocação aérea externos de longo prazo.

Q3: O cabo de fibra óptica Figura 8 suporta compras personalizadas para projetos de engenharia?A3: Sim. Como fabricante profissional de cabos ópticos, a Orientalfiber pode fornecer serviços de personalização estrutural e de parâmetros direcionados para o cabo de fibra óptica Figura 8, de acordo com as necessidades reais dos projetos de aquisição de engenharia.
