Patch Cord vs Pigtail: Qual é a diferença em redes de fibra óptica?

As redes de fibra óptica tornaram-se a base dos sistemas de comunicação modernos, suportando tudo, desde serviços de Internet e centros de dados até telecomunicações e redes empresariais. Por trás dessas conexões de alta velocidade estão muitos componentes pequenos, mas importantes, incluindo fibraCabo de manobraetrança.

Embora possam parecer semelhantes, os patch cords e os pigtails têm finalidades diferentes em instalações de fibra óptica. Compreender suas diferenças ajuda engenheiros, instaladores e usuários de rede a construir sistemas de comunicação óptica mais confiáveis ​​e eficientes.

Então, o que exatamente são patch cords e pigtails de fibra e como eles funcionam juntos nas redes modernas?

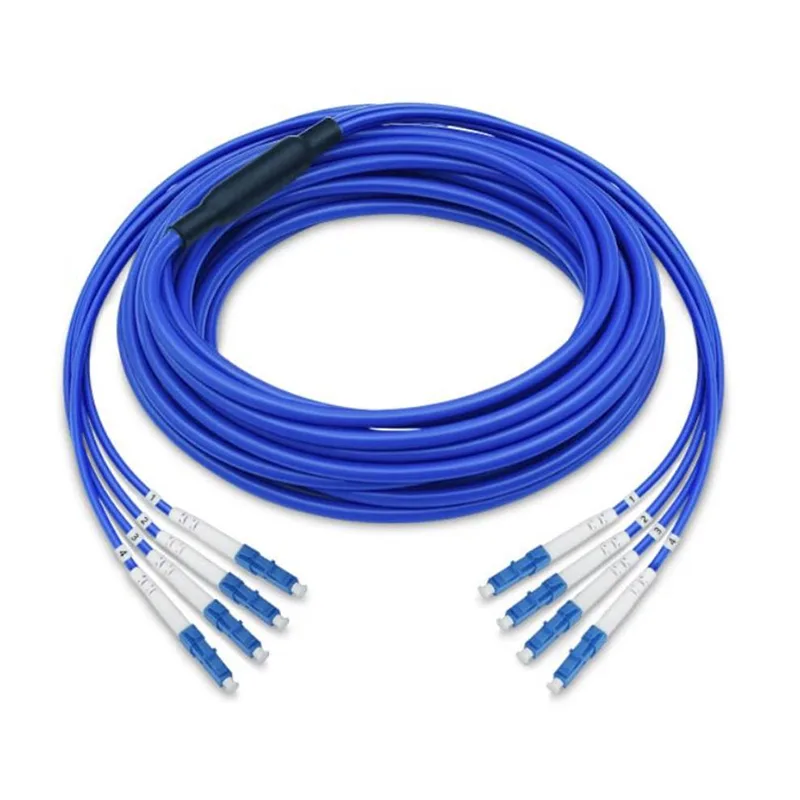

O que é um patch cord de fibra?

Um patch cord de fibra é um cabo de fibra óptica com conectores instalados em ambas as extremidades. É usado principalmente para conectar dispositivos ópticos, equipamentos de rede e sistemas de distribuição de fibra.

Como ambas as extremidades já possuem conectores, os patch cords podem ser instalados rapidamente, sem trabalho adicional de emenda.

Um patch cord de fibra típico inclui:

• Cabo de fibra óptica
• Jaqueta protetora
• Conectores de fibra em ambas as extremidades
• Estrutura de reforço

Os tipos de conectores comuns incluem:

• Conector LC
• Conector SC
• Conector FC
• Conector ST

O que é um pigtail de fibra?

Um pigtail de fibra é um cabo curto de fibra óptica com um conector instalado em apenas uma extremidade, enquanto a outra extremidade contém fibra exposta para emenda.

Ao contrário dos patch cords, os pigtails são comumente usados ​​dentro de caixas de terminação de fibra, quadros de distribuição óptica e bandejas de emenda.

Um pigtail de fibra geralmente consiste em:

• Um conector de fibra pré-instalado
• Extremidade de fibra exposta para emenda por fusão
• Revestimento protetor de fibra
• Jaqueta externa

A fibra exposta permite que os técnicos a conectem permanentemente aos cabos ópticos de entrada por meio de emenda por fusão.

Como funcionam os patch cords e as tranças?

Princípio de funcionamento do patch cord de fibra

Os patch cords fornecem uma conexão flexível entre duas portas ópticas.

O processo de conexão é simples:

Dispositivo óptico

↓

Conector de fibra

↓

Cabo de manobra

↓

Outro dispositivo óptico

Isso torna os patch cords ideais para conexões de equipamentos que podem precisar de instalação ou substituição frequente.

Princípio de funcionamento do pigtail de fibra

As tranças são projetadas para terminação permanente de fibra.

O processo básico é:

Preparação de cabo de fibra

↓

Emenda por fusão pigtail

↓

Proteção dentro da bandeja de emenda

↓

Conexão a equipamentos ópticos

Cabo de manobra vs Pigtail: Principais diferenças

Como os patch cords e os pigtails são usados ​​juntos?

Em muitas redes de fibra óptica, patch cords e pigtails funcionam juntos, em vez de se substituirem.

Um processo comum de conexão de fibra é:

Cabo de fibra externo

↓

Emenda pigtail dentro da caixa de distribuição de fibra

↓

Painel adaptador de fibra

↓

Conexão de patch cord

↓

Equipamento de rede

Esta combinação cria uma conexão estável enquanto mantém as conexões dos equipamentos fáceis de gerenciar.

Por que os pigtails de fibra são importantes em redes de fibra?

As tranças de fibra desempenham um papel importante na proteção e organização das conexões ópticas.

Suas vantagens incluem:

• Conexões permanentes confiáveis
• Perda de sinal reduzida através de emenda adequada
• Melhor gerenciamento de fibra
• Fácil integração em sistemas de distribuição

Por que os patch cords de fibra são amplamente utilizados?

Os patch cords são populares porque fornecem conexões convenientes e flexíveis.

Seus benefícios incluem:

• Instalação rápida
• Fácil manutenção
• Substituição simples de equipamentos
• Adequado para diferentes layouts de rede

Tipos de patch cords e tranças de fibra

Cabo de manobra de Fibra Monomodo e trança

Os produtos de fibra monomodo são comumente usados ​​para transmissão de longa distância, telecomunicações e conexões de rede de alta velocidade.

Cabo de manobra de Fibra Multimodo e trança

Os produtos de fibra multimodo são frequentemente usados ​​em aplicações de distâncias mais curtas, como redes empresariais e data centers.

Opções de conector

Como escolher entre patch cord e pigtail?

A escolha depende principalmente da estrutura da rede e dos requisitos de instalação.

O futuro desenvolvimento da tecnologia de conexão de fibra

À medida que a velocidade da Internet continua a aumentar, a tecnologia de conexão de fibra óptica está se desenvolvendo em direção a maior densidade, melhor confiabilidade e instalação mais fácil.

As tendências futuras podem incluir:

• Redes ópticas de alta velocidade
• Projetos compactos de conexão de fibra
• Tecnologia de conector aprimorada
• Sistemas de gerenciamento de fibra mais eficientes

Conclusão

Fiber Patch Cord e Pigtail são componentes essenciais nas redes ópticas modernas, mas desempenham funções diferentes. Os patch cords fornecem conexões flexíveis de equipamentos, enquanto os pigtails são usados ​​principalmente para terminação permanente de fibra por meio de emenda.

Compreender a diferença entre esses dois componentes ajuda os projetistas e técnicos de rede a criar sistemas de fibra óptica mais confiáveis ​​e eficientes.

Embora sejam pequenas partes de um sistema de comunicação maior, os patch cords e os pigtails desempenham um papel importante para manter as conexões digitais globais estáveis ​​e rápidas.
