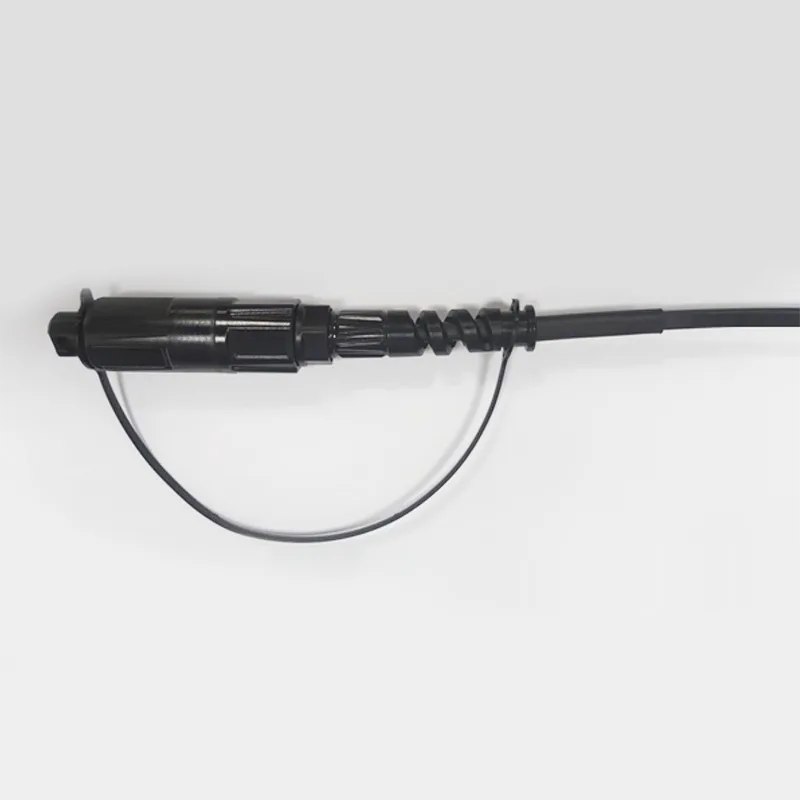

φ5mm Cabo de fibra à prova d'água Optitap SC/APC Patch Cord Patch

Aplicativo:● Sistemas FTTX/FTTH● Aplicações Ethernet● Links CATV● Distribuição do sinal óptico● Redes ópticas passivas (PON)● Aplicativos de backbone, horizontal e riser● Caixas de terminais prematadas● Áreas externas; Ambiente duroCaracterísticas:● baixa perd......

Enviar consulta

Descrição do produto

Aplicativo:

● Sistemas FTTX/FTTH

● Aplicações Ethernet

● Links CATV

● Distribuição do sinal óptico

● Redes ópticas passivas (PON)

● Aplicativos de backbone, horizontal e riser

● Caixas de terminais prematadas

● Áreas externas; Ambiente duro

Características:

● baixa perda de inserção, alta perda de retorno.

● Bom em repetibilidade e trocabilidade.

● Inserção 100%, perda de retorno, face final e.

● Inspeção de interferência.

● Excelente resistência mecânica.

● Ficar com Telcordia GR-326-Core.

● Garante alto desempenho e confiabilidade no gerenciamento do cabeamento óptico.

● Instalação e reconfiguração rápidas e fáceis.

● Manuseio simples, sem necessidade de ferramenta especial.

● IP68 à prova d'água.

Especificação técnica do cordão de remendo

Construções	Unidade	Descrições
Contagem de fibras		Simplex
Comprimento de onda	nm	1310/1550
Perda de inserção	dB	≤0,50 (típico: 0,3)
Perda de retorno	dB	≥55 (APC)
Cor da jaqueta a cabo		Preto
Diâmetro externo do cabo	mm	Φ5.0 (± 0,2)
Modo de fibra		Modo único: G657 A2
Material da jaqueta a cabo		LSZH (proteção UV e resistência ao fogo)
Peso do cabo	Kg/km	28 （Aprox)
Impressão de conteúdo		Personalizável
Comprimento	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Tolerância: ± 0,5m)
Tipo de conector		Entrada: Accord Optitap SC/APC
Tipo de conector		Saída: Accord Optitap SC/APC
Grau à prova d'água		IP68
Resistência à tracção	N	200
Temperatura operacional	℃	-20 ~ +65

Seção transversal do cabo

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Tamanho da estrutura do cabo

Item	Conteúdo	Especificações
Fibra	Número	1
	Tipo	G.657A2
	Cor	AZUL
Tubo de microbamas	Material	LSZH
	Cor	AZUL
	Diâmetro (mm)	0,9 ± 0,05
Bainha interna	Diâmetro (mm)	2,2 ± 0,05
	Espessura (mm)	0,4 ± 0,05
	Cor	Marfim/branco/bege
	Material	LSZH
	Membro de Força 1	Aramid Yarn 1100d*3
Membro da força 2	Material	Fio Aramid
Membro da força 2	Quantidade	1100D*7
Membro de Força 3	Material	FRP colado
Membro de Força 3	Diâmetro (mm)	0,5*2
RIP cordão	Número	1
RIP cordão	Cor	Vermelho
Bainha	Material	LSZH (proteção UV e resistência ao fogo)
	Diâmetro (mm)	5,0 ± 0,2
	Espessura (mm)	1,1 ± 0,1
	Cor	Preto
Peso do cabo	Kg/km	28 ± 3

Desempenho do cabo de fibra óptica

Todas as características da fibra do cabo (fibra do cabo acabado) devem estar, pelo menos, de acordo com a recomendação da ITU-T G.657A2 e serão as seguintes.

Item	Especificação
Tipo de fibra	Modo único
Material de fibra	Sílica dopada
Coeficiente de atenuação @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Após a formação do cabo @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Comprimento de onda de corte de cabo	≤ 1260 nm
Comprimento de onda de dispersão zero	1300 ~ 1324 nm
Inclinação zero-dispersão	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Dispersão cromática @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diâmetro do campo de modo @ 1310 nm	8.5-9.3um
Erro de concordância do núcleo / revestimento	≤ 0.5 um
Diâmetro do revestimento	125.0 ± 0.7 um
Revestimento de não-circularidade	≤5%
Diâmetro do revestimento primário	242 ± 7 um
Concentabilidade de revestimento / revestimento primário	≤10 µm
Não-circularidade de revestimento	≤0,7%
Atenuação com perda de flexão de cabos 1 turno 1 mandril 7,5 mm 10 voltas 1 mandril 15mm	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

Faixa de temperatura do aplicativo

Faixa de temperatura operacional	: -20 ℃ a +65 ℃
Faixa de temperatura de armazenamento / transporte	: -20 ℃ a +65 ℃
Faixa de temperatura de instalação	: -20 ℃ a +65 ℃

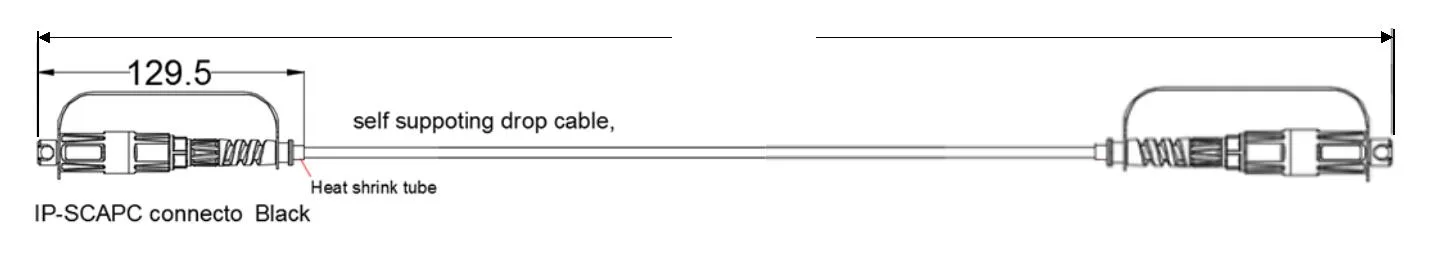

Desenho dimensional

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

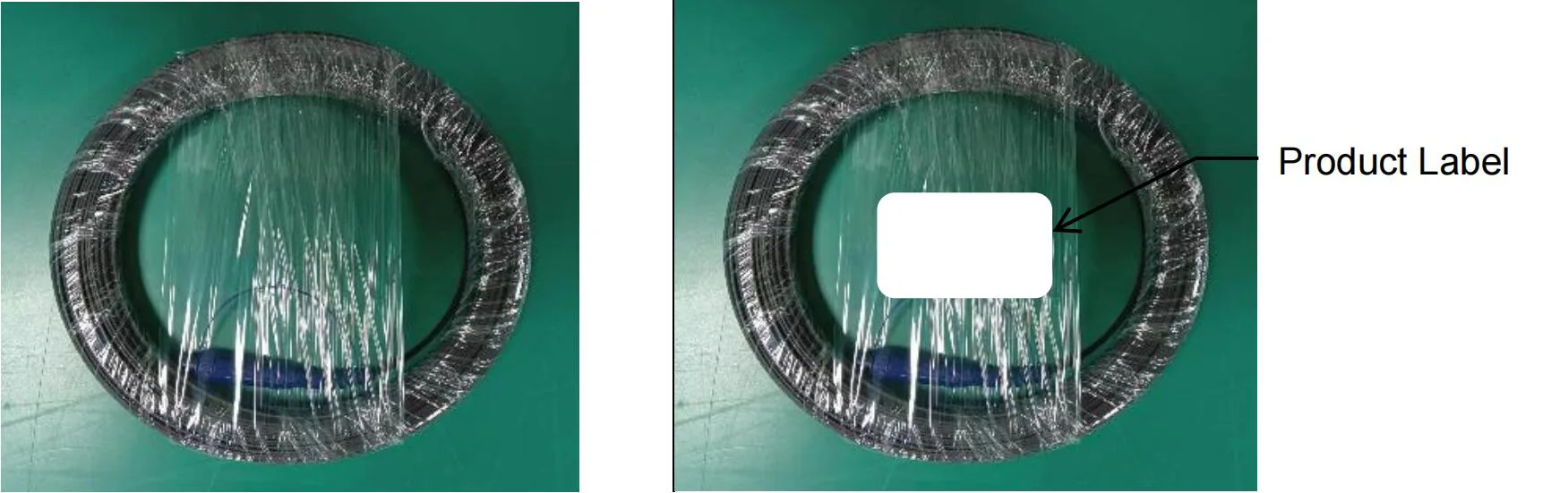

Pacote

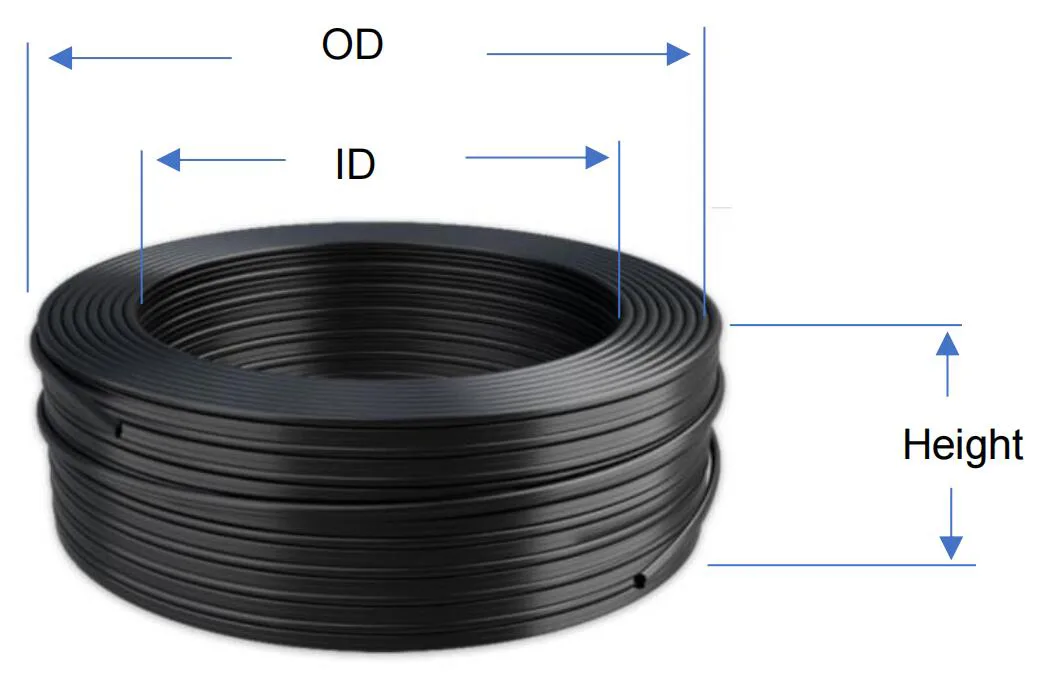

Enrolamento da bobina de fibra:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
