Duplex LC/UPC impermeável cabo redondo cabos de fibra óptica de remendo (Conector Accord Mini DLC)

Aplicativo:● Sistemas FTTX/FTTH● Aplicações Ethernet● Links CATV● Distribuição do sinal óptico● Redes ópticas passivas (PON)● Aplicativos de backbone, horizontal e riser● Caixas de terminais prematadas● Áreas externas; Ambiente duroCaracterísticas:● baixa perd......

Enviar consulta

Descrição do produto

Aplicativo:

● Sistemas FTTX/FTTH

● Aplicações Ethernet

● Links CATV

● Distribuição do sinal óptico

● Redes ópticas passivas (PON)

● Aplicativos de backbone, horizontal e riser

● Caixas de terminais prematadas

● Áreas externas; Ambiente duro

Características:

● baixa perda de inserção, alta perda de retorno.

● Bom em repetibilidade e trocabilidade.

● Inserção 100%, perda de retorno, face final e.

● Inspeção de interferência.

● Excelente resistência mecânica.

● Ficar com Telcordia GR-326-Core.

● Garante alto desempenho e confiabilidade no gerenciamento do cabeamento óptico.

● Instalação e reconfiguração rápidas e fáceis.

● Manuseio simples, sem necessidade de ferramenta especial.

● IP68 à prova d'água.

Especificação técnica:

Construções	Unidade	Descrições
Contagem de fibras		Duplex
Comprimento de onda	nm	1310/1550
Perda de inserção	dB	≤0,30
Perda de retorno	dB	≥50 (UPC)
Cor da jaqueta a cabo		Preto
Diâmetro externo do cabo	mm	7,0 ± 0,2
Modo de fibra		Modo único: G657 A2
Material da jaqueta a cabo		LSZH
Peso do cabo	Kg/km	38 （Aprox)
Impressão de conteúdo		Personalizável
Comprimento	m	50 、 75 、 100 、 150 、 200、250 、 300 ou personalizável (tolerância: ± 0,5m)
Tipo de conector		Entrada:	Conector DLC/UPC da Accord Mini
		Saída:	Conector LC/UPC de Accord Duplex
Grau à prova d'água		IP68
Temperatura operacional	℃	-40 ° C ~ +70 ℃
Temperatura de armazenamento	℃	-40 ° C ~ +70 ℃

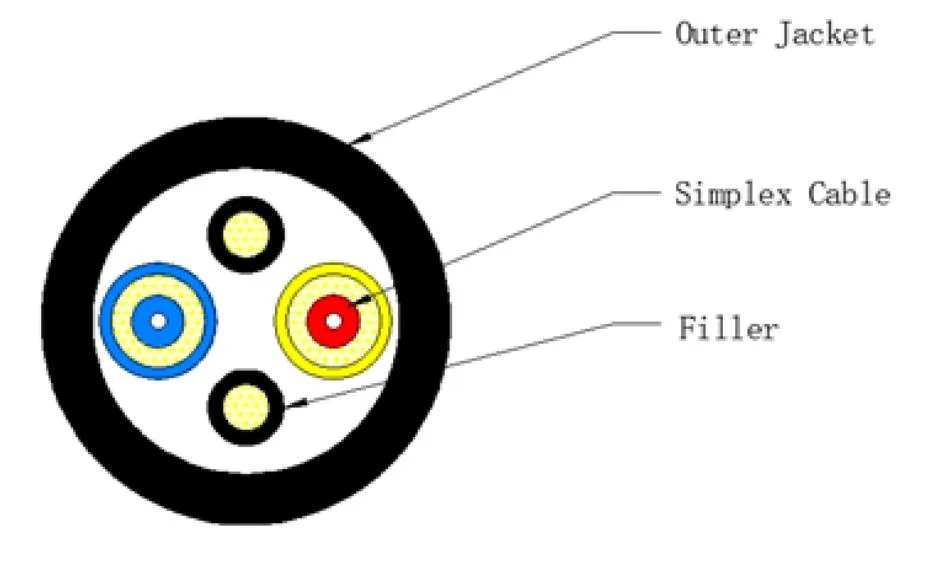

Estrutura de cabos:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Especificação de cabos:

Item	Conteúdo	Valor
Fibra tampão apertada	Número	2
	TIPO	G.657A2
	Diâmetro (mm)	0,90 ± 0,05
	Material	LSZH
	Cor	BRANCO
Cabo simplex	Material	LSZH
	Diâmetro (mm)	2,0 ± 0,1
	Cor	Azul e amarelo
Haste	Material	LSZH
	Diâmetro (mm)	1,3 ± 0,1
	Cor	Preto
Jaqueta externa	Material	LSZH
	Diâmetro (mm)	7,0 ± 0,2
	Cor	Preto
	Espessura (mm)	1,0 ± 0,1
Peso do cabo (kg/km) aprox.		38 ± 3
Teste de alongamento (n)		Longo prazo: 400 n Curto prazo: 800 n
Teste de achatamento (n/10cm)		Longo prazo: 1000 n/10cm Curto prazo: 2200 N/10cm
Min. Raio de flexão		10xod (estático); 20xod (dinâmico)
Temperatura de instalação		-40 ° C a +70 ° C.
Temperatura de armazenamento		-40 ° C a +70 ° C.

Desempenho de fibra óptica com cabos

O desempenho da fibra óptica com cabos (ITU-T Rec. G.657A2)

Item	Especificação
Tipo de fibra	Modo único
Material de fibra	Sílica dopada
Coeficiente de atenuação @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Comprimento de onda de corte de cabo	≤ 1260 nm
Comprimento de onda de dispersão zero	1300 ~ 1324 nm
Inclinação zero-dispersão	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Dispersão cromática @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diâmetro do campo de modo @ 1310 nm	8.5-9.3um
Erro de concordância do núcleo / revestimento	≤ 0.5 um
Diâmetro do revestimento	125.0 ± 0.7 um
Revestimento de não-circularidade	≤5%
Diâmetro do revestimento primário	242 ± 7 um
Concentabilidade de revestimento / revestimento primário	≤10 µm
Não-circularidade de revestimento	≤0,7%
Atenuação com perda de flexão de cabos 10 Turn 1 mandril 15mm 1 turno 1 mandril 10mm 1 turno 1 mandril 7,5 mm	1550nm ≤ δ 0,03 dB/km 1550nm ≤ δ 0,1 dB/km 1550nm ≤ δ 0,5 dB/km

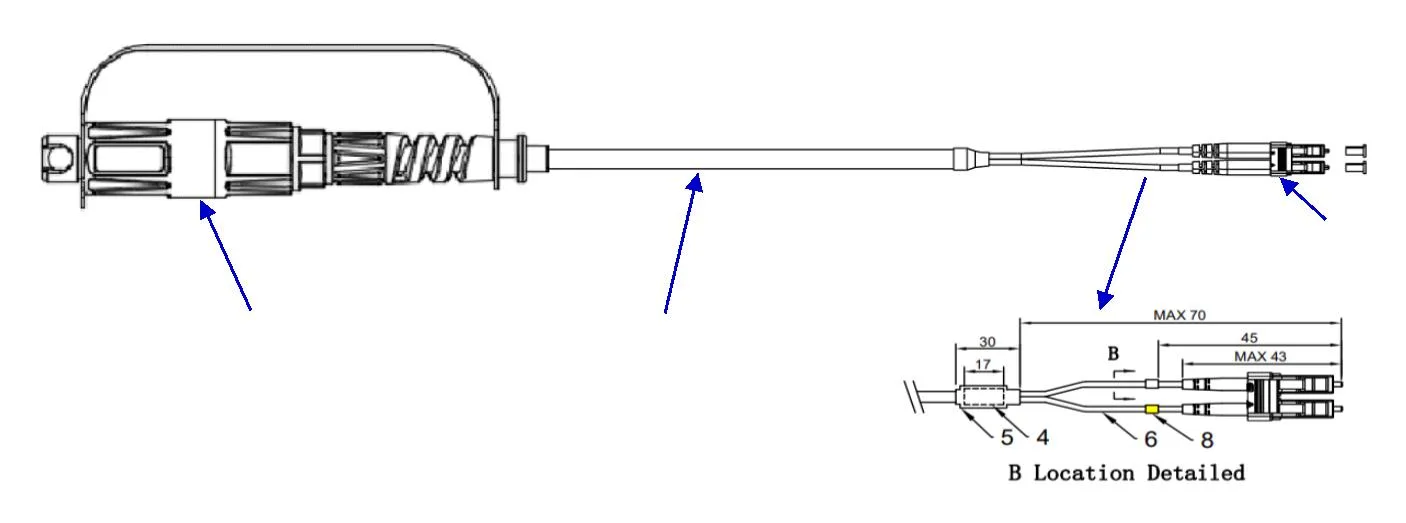

Desenho dimensional:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Não	Descrição	Qty
1	SM G.657A2 2 núcleo com fibra de 2,0 mm. OD7.0mm, LSZH preto	1
2	Mini DLC Connector Black	1
3	LC3.0 duplex para fibra de modo único, bege, tubo para conector IC, branco	2
4	Tubo de borracha encolhida, preto, od 8,5 mm = 17mm	1
5	Tubo encolhido por calor de borracha, preto, OD 8,5m L-30mm	2
6	Proteção flexível com tubo de aço, OD 2,8mm L = 52mm	2
8	Tubo encolherável de calor, branco /amarelo OD3,0mm L = 5mm	2
