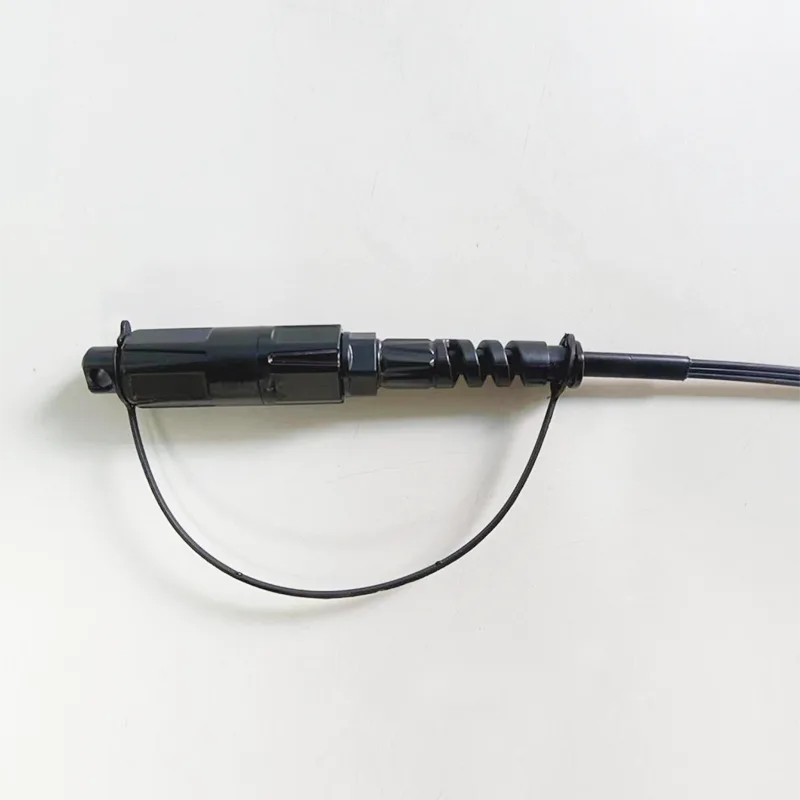

5x2mm de cabo de gota à prova d'água de 5x2mm Pigtail fibra óptica de fibra óptica

Aplicativo:● Sistemas FTTX/FTTH● Aplicações Ethernet● Links CATV● Distribuição do sinal óptico● Redes ópticas passivas (PON)● Aplicativos de backbone, horizontal e riser● Caixas de terminais prematadas● Áreas externas; Ambiente duroCaracterísticas:● baixa perd......

Enviar consulta

Descrição do produto

Aplicativo:

● Sistemas FTTX/FTTH

● Aplicações Ethernet

● Links CATV

● Distribuição do sinal óptico

● Redes ópticas passivas (PON)

● Aplicativos de backbone, horizontal e riser

● Caixas de terminais prematadas

● Áreas externas; Ambiente duro

Características:

● baixa perda de inserção, alta perda de retorno.

● Bom em repetibilidade e trocabilidade.

● Inserção 100%, perda de retorno, face final e.

● Inspeção de interferência.

● Excelente resistência mecânica.

● Ficar com Telcordia GR-326-Core.

● Garante alto desempenho e confiabilidade no gerenciamento do cabeamento óptico.

● Instalação e reconfiguração rápidas e fáceis.

● Manuseio simples, sem necessidade de ferramenta especial.

● IP68 à prova d'água.

Especificação técnica:

Construções	Unidade	Descrições
Contagem de fibras		Simplex
Comprimento de onda	nm	1310/1550
Perda de inserção	dB	≤0,30
Perda de retorno	dB	≥ 60
Tipo de conexão		SC/APC
Ferrule		Cerâmica
Ciclos de conexão		500
Cor da jaqueta a cabo		Preto
Diâmetro externo do cabo	mm	（5.2x2.0）± 0,2 mm （3,0x2.0）± 0,2 mm (sem mensageiro)
Modo de fibra		Modo único: G657A2
Material da jaqueta a cabo		LSZH
Peso do cabo	Kg/km	20 ± 3
Impressão de conteúdo		Personalizável
Comprimento	m	100 ou personalizável (Tolerância: ± 0,5m)
Tipo de conector		Entrada: Accord H Optic SC/APC
Tipo de conector		Saída: sem conector
Tração (Axial entre cabo e conector)	N	100
Grau à prova d'água		IP68
Temperatura operacional	℃	-20 ° C ~ +65 ℃
Temperatura de armazenamento	℃	-20 ° C ~ +65 ℃

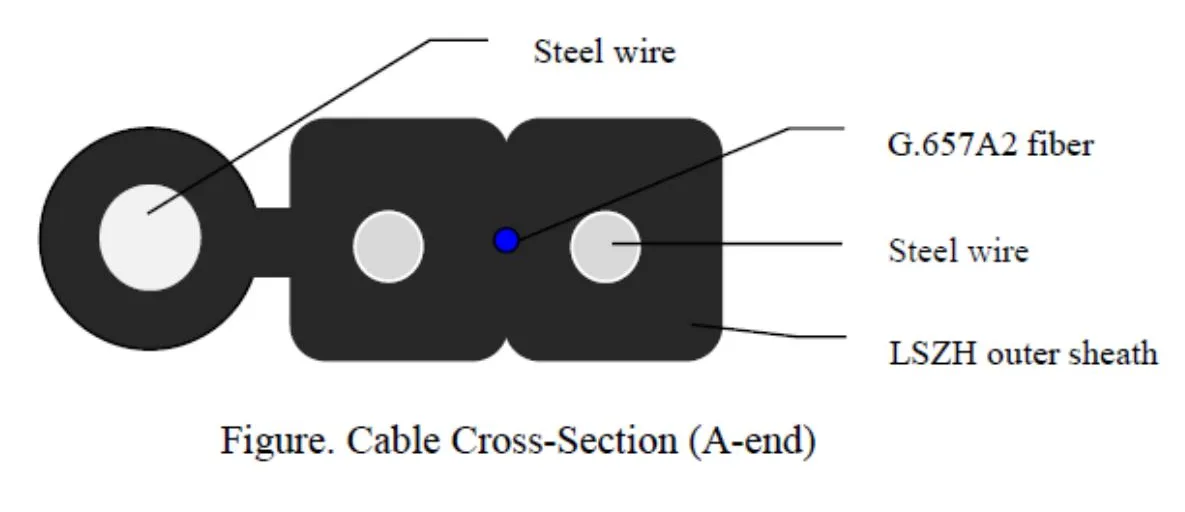

Estrutura de cabos:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Fibra óptica	Tipo	G-657 A2.
	Não. Fibras	1
	Cor	Azul
Bainha externa	Dimensão	（5.2x2.0）± 0,2 mm （3,0x2.0）± 0,2 mm (sem mensageiro)
	Material	LSZH
	Cor	Preto
Membro da força de aço	Materia	Fio de aço
Membro da força de aço	Diâmetro	0,45 mm
Membro de auto -resistência do aço	Materia	Fio de aço
Membro de auto -resistência do aço	Diâmetro	1,2 mm
Peso		20 ± 3 kg/km
Telha (n)		A longo prazo: 300n Curto prazo: 600 N
Crush		1000N/10CM
Min. Raio de flexão		15XD (estático); 30XD (dinâmico)
Faixa de temperatura		-20 ° C a +65 ° C.

Característica de fibra:

Todas as características da fibra do cabo (fibra do cabo acabado) devem estar, pelo menos, de acordo com a recomendação da ITU-T G.657A2 e serão as seguintes.

Parâmetro		Especificação
Coeficiente de atenuação	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Atenuação (depois do cabo)	@1310nm	≤0,40db/km
	@1550nm	≤0,30db/km
Uniformidade de atenuação em 1310nm		≤0,05dB
Uniformidade de atenuação a 1550 nm		≤0,05dB
Comprimento de onda de corte de cabo (λcc)		≤ 1260 nm
Comprimento de onda de dispersão zero		1300 ~ 1324 nm
Inclinação zero-dispersão		≤ 0,092 ps/(nm^2.km)
Valor absoluto da dispersão em 1288nm ~ 1339nm		≤3,5ps/(nm · km)
Valor absoluto da dispersão em 1271nm ~ 1360nm		≤5.3ps/(nm · km)
Dispersão a 1550nm		≤18ps/(nm · km)
Dispersão a 1625nm		≤23ps/(nm · km)
Diâmetro do campo de modo (MFD) a 1310nm		8,60 ± 0,4 mm
Diâmetro do campo de modo (MFD) a 1550nm		9.4-10,4mm
Fibra de dispersão do modo de polarização (PMD)		≤0.125ps/km^1/2
Cabo de dispersão do modo de polarização (PMD)		≤0.200ps/km^1/2
Coeficiente de PMD	M	20 cabos
	Q	0,01%
	PMDQ	≤0,20ps/km^1/2
Características geométricas
Diâmetro do revestimento		125 ± 0,8 mm
Revestimento de não-circularidade		≤1,0%
Erro de concordância do núcleo/revestimento		≤0,8 mm
Diâmetro da fibra com revestimento (sem cor)		245 ± 10μm
Diâmetro da fibra com revestimento (colorido)		250 ± 10μm
Erro de concordância de revestimento/revestimento		≤12,0 mm
Teste de tensão		100kpsi ou 0,69GPa
Remoção do revestimento (n)		1.0 ～ 9.0
Características mecânicas
Perda de macrobend em 1550nm	R = 15mm, 10 voltas	≤0,03db
	R = 10mm, 1 turn	≤0.10db
	R = 7,5 mm, 1 turn	≤0,5dB
Perda de macrobend em 1625nm	R = 15mm, 10 voltas	≤0.10db
	R = 10mm, 1 turn	≤0.20dB
	R = 7,5 mm, 1 turn	≤1,0db

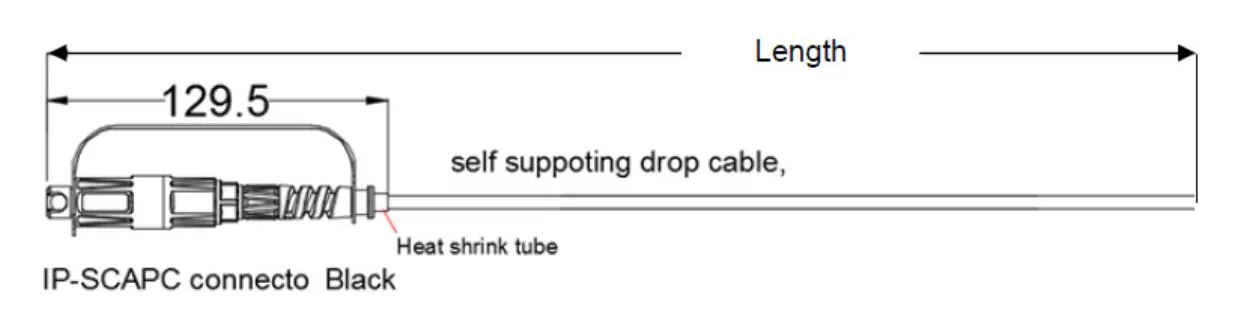

Desenho dimensional:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Pacote:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Requisitos de embalagem:

Tamanho da caixa: 600*320*265mm ， Fita de vedação transparente "I" Caixa de vedação.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

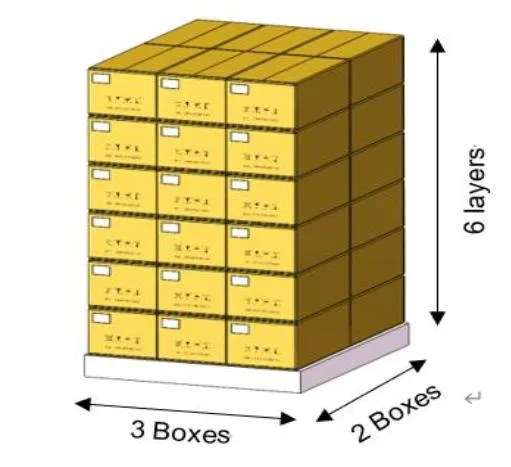

Diagrama esquemático de placa de madeira:

Tamanho da placa de madeira: 1200 *1000mm.

Requisitos de empilhamento: uma camada de seis caixas, empilhando seis camadas.

Top 4 Proteção do ângulo reto e use bem a correia de embalagem de fontes "#".

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
