φ5mm Cabo redondo à prova d'água YOFC SC/APC Patch Cord Patch

Aplicativo:● Sistemas FTTX/FTTH● Aplicações Ethernet● Links CATV● Distribuição do sinal óptico● Redes ópticas passivas (PON)● Aplicativos de backbone, horizontal e riser● Caixas de terminais prematadas● Áreas externas; Ambiente duroCaracterísticas:● baixa perd......

Enviar consulta

Descrição do produto

Aplicativo:

● Sistemas FTTX/FTTH

● Aplicações Ethernet

● Links CATV

● Distribuição do sinal óptico

● Redes ópticas passivas (PON)

● Aplicativos de backbone, horizontal e riser

● Caixas de terminais prematadas

● Áreas externas; Ambiente duro

Características:

● baixa perda de inserção, alta perda de retorno.

● Bom em repetibilidade e trocabilidade.

● Inserção 100%, perda de retorno, face final e.

● Inspeção de interferência.

● Excelente resistência mecânica.

● Ficar com Telcordia GR-326-Core.

● Garante alto desempenho e confiabilidade no gerenciamento do cabeamento óptico.

● Instalação e reconfiguração rápidas e fáceis.

● Manuseio simples, sem necessidade de ferramenta especial.

● IP68 à prova d'água.

1. Especificação técnica do cordão de remendo

Construções	Unidade	Descrições
Contagem de fibras		Simplex
Comprimento de onda	nm	1310/1550
Perda de inserção	dB	≤0,30 (típico: 0,15)
Perda de retorno	dB	≥ 55
Tipo de conexão		SC/APC
Ferrule		Cerâmica
Ciclos de conexão		500
Cor da jaqueta a cabo		Preto
Diâmetro externo do cabo	mm	5,0 ± 0,2
Modo de fibra		Modo único: G657A1 ou G657A
Material da jaqueta a cabo		HDPE
Peso do cabo	Kg/km	22 （Aprox)
Impressão de conteúdo		Personalizável
Comprimento	m	50 ou personalizável (Tolerância: ± 0,5m)
Tipo de conector		Entrada: Accord H Optic SC/APC
Tipo de conector		Saída ： Accord H Optic SC/APC
Tração (axial entre cabo e conector)	N	200
Grau à prova d'água		IP68
Temperatura operacional	℃	-25 ° C ~ +70 ℃
Temperatura de armazenamento	℃	-25 ° C ~ +70 ℃

2. Seção transversal do cabo

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

3. Tamanho da estrutura do cabo

Item	Conteúdo	Especificações
Fibra tampão apertada	Número	1
	Tipo	G.657A1 ou G.657A2
	Cor	Azul
	Material	LSZH
	Diâmetro (mm)	0,90 ± 0,05
Bainha interna	Diâmetro (mm)	2,8 ± 0,2
	Espessura (mm)	0,25 ± 0,05
	Cor	Branco
	Material	LSZH
Membro de Força 1	Material	FRP colado
Membro de Força 1	Quantidade	0,5*2
Membro da força 2	Material	Fio Aramid + Fios de Vidro de Bloco de Água
RIP cordão	Número	1
RIP cordão	Cor	Vermelho
Bainha	Material	HDPE
	Diâmetro (mm)	5,0 ± 0,2
	Espessura (mm)	1,1 ± 0,1
	Cor	Preto
Weigth de cabo	Kg/km	22 ± 3
Telha (n)		A longo prazo: 400n Curto prazo: 800 n
Min. Raio de flexão		15XD (estático); 30XD (dinâmico)
Faixa de temperatura operacional:	℃	-25 ℃ a +70 ℃
Faixa de temperatura de armazenamento / transporte:	℃	-25 ℃ a +70 ℃
Faixa de temperatura de instalação:	℃	-25 ℃ a +70 ℃

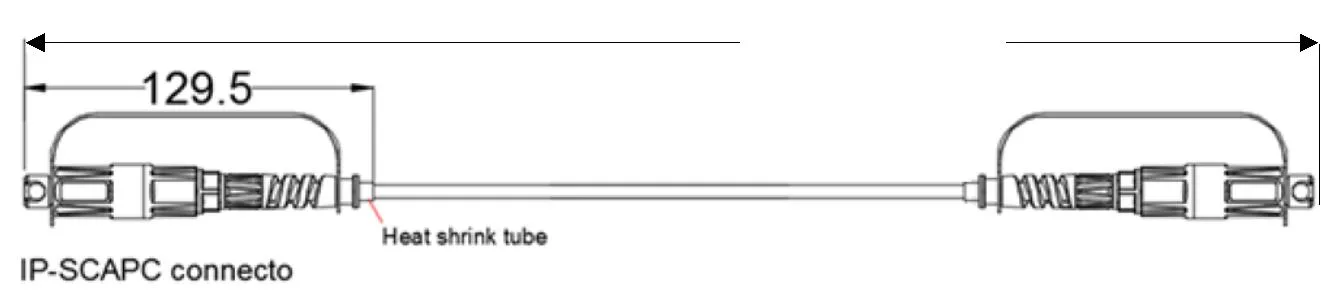

4. Desenho dimensional do cordão de patch

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

5. Pacote

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord

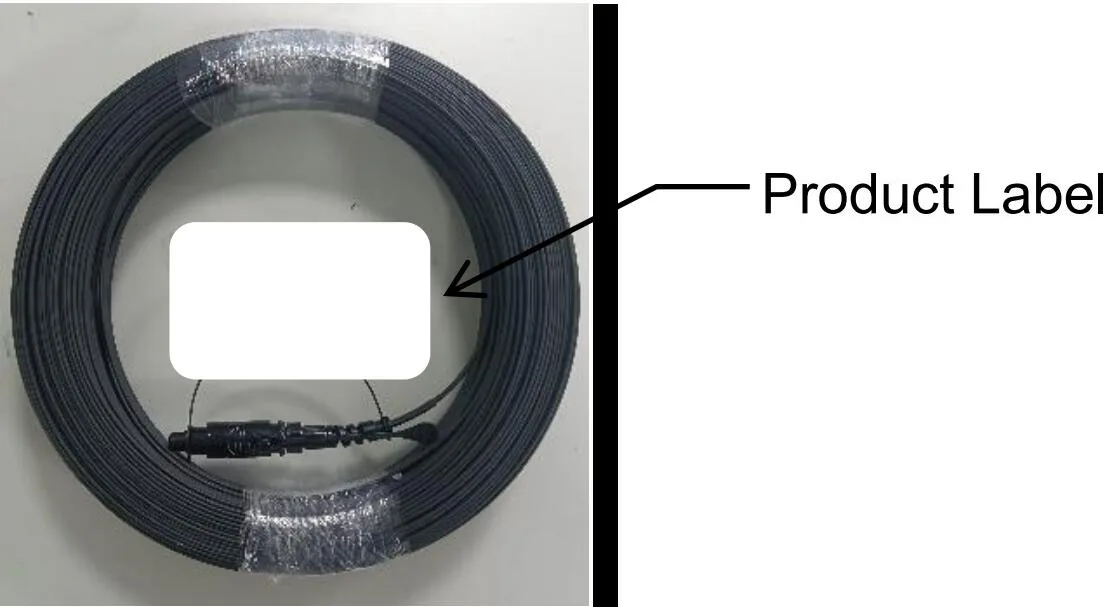

Requisitos de embalagem

φ5mm Waterproof Round Cable YOFC SC/APC Connector Patch Cord
