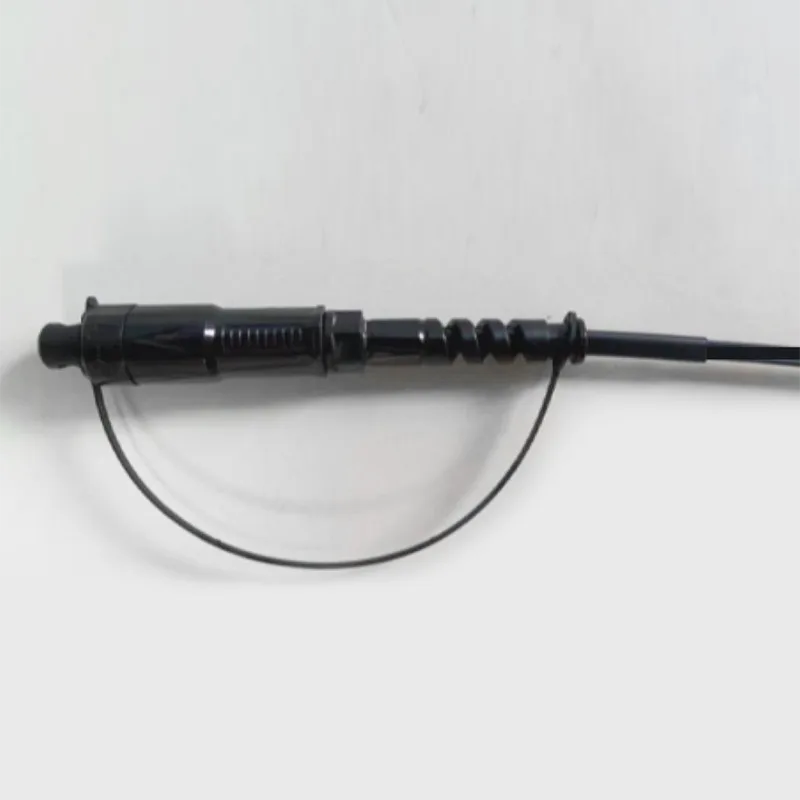

φ5mm Cabo redondo à prova d'água ‘cabo de conexão SC Patch Cord

Aplicativo:● Sistemas FTTX/FTTH● Aplicações Ethernet● Links CATV● Distribuição do sinal óptico● Redes ópticas passivas (PON)● Aplicativos de backbone, horizontal e riser● Caixas de terminais prematadas● Áreas externas; Ambiente duroCaracterísticas:● baixa perd......

Enviar consulta

Descrição do produto

Aplicativo:

● Sistemas FTTX/FTTH

● Aplicações Ethernet

● Links CATV

● Distribuição do sinal óptico

● Redes ópticas passivas (PON)

● Aplicativos de backbone, horizontal e riser

● Caixas de terminais prematadas

● Áreas externas; Ambiente duro

Características:

● baixa perda de inserção, alta perda de retorno.

● Bom em repetibilidade e trocabilidade.

● Inserção 100%, perda de retorno, face final e.

● Inspeção de interferência.

● Excelente resistência mecânica.

● Ficar com Telcordia GR-326-Core.

● Garante alto desempenho e confiabilidade no gerenciamento do cabeamento óptico.

● Instalação e reconfiguração rápidas e fáceis.

● Manuseio simples, sem necessidade de ferramenta especial.

● IP68 à prova d'água.

1. Especificação técnica do cordão de remendo

Construções	Unidade	Descrições
Contagem de fibras		Simplex
Comprimento de onda	nm	1310/1550
Perda de inserção	dB	≤0,30
Perda de retorno	dB	≥60
Tipo de conexão		SC/APC
Ferrule		Cerâmica
Ciclos de conexão		500
Cor da jaqueta a cabo		Preto
Diâmetro externo do cabo	mm	5,0 ± 0,2
Modo de fibra		Modo único: G657A2
Material da jaqueta a cabo		Pe
Peso do cabo	Kg/km	35 （Aprox)
Impressão de conteúdo		Personalizável
Comprimento	m	60、100、150、200 ou personalizável (Tolerância: ± 0,5m)
Tipo de conector		Entrada: Accord H Optic SC/APC
Tipo de conector		Saída ： Accord H Optic SC/APC
Tração (axial entre cabo e conector)	N	200
Grau à prova d'água		IP68
Temperatura operacional	℃	-40 ° C ~ +70 ℃
Temperatura de armazenamento	℃	-40 ° C ~ +70 ℃

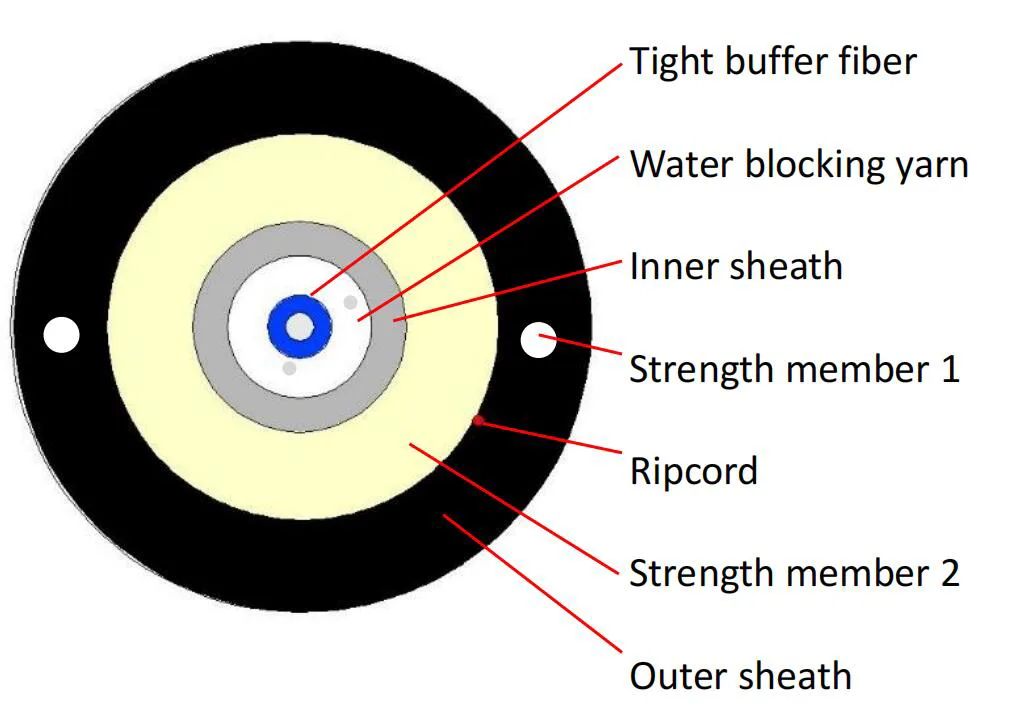

2. Seção transversal do cabo

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3. Tamanho da estrutura do cabo

Item	Conteúdo	Especificações
Fibra tampão apertada	Número	1
	Tipo	G.657A2
	Cor	Branco
	Material	LSZH
	Diâmetro (mm)	0,90 ± 0,05
Bainha interna	Diâmetro (mm)	2,0 ± 0,2
	Espessura (mm)	0,25 ± 0,1
	Cor	Azul
	Material	PBT
Membro de Força 1	Material	Frp
	Quantidade	0,5*2
Membro da força 2	Material	Fio Aramid + Fios de Vidro de Bloco de Água
Bainha	Material	Pe
	Diâmetro (mm)	5,0 ± 0,2
	Espessura (mm)	1,3 ± 0,1
	Cor	Preto
Weigth de cabo	Kg/km	35 ± 3
Tensão	N	500 (de longo prazo)
		800 (curto prazo)
Crush	N/10CM	500 (de longo prazo)
		800 (curto prazo)
Min. Raio de dobra	mm	10XD (estático)
		20XD (dinâmico)
Faixa de temperatura operacional:		-40 ℃ a +70 ℃
Faixa de temperatura de armazenamento / transporte:		-40 ℃ a +70 ℃
Faixa de temperatura de instalação:		-10 ℃ a +50 ℃

4. Material do cabo

4.1 Fibra óptica

Todas as características da fibra do cabo (fibra do cabo acabado) devem estar, pelo menos, de acordo com a recomendação da ITU-T G.657A2 e serão as seguintes.

Item	Especificação
Tipo de fibra	Modo único
Material de fibra	Sílica dopada
Coeficiente de atenuação @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km
@ 1625nm Após a formação do cabo @ 1310 nm @ 1550 nm	≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Comprimento de onda de corte de cabo	≤ 1260 nm
Comprimento de onda de dispersão zero	1300 ~ 1324 nm
Inclinação zero-dispersão	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0,1 ps/km1/2
Dispersão cromática @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤ 18,0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diâmetro do campo de modo @ 1310 nm	8.5-9.3um
Erro de concordância do núcleo / revestimento	≤ 0.5 um
Diâmetro do revestimento	125.0 ± 0.7 um
Revestimento de não-circularidade	≤5%
Diâmetro do revestimento primário	242 ± 7 um
Concentabilidade de revestimento / revestimento primário	≤10 µm
Não-circularidade de revestimento	≤0,7%
Atenuação com perda de flexão de cabos 1 turno 1 mandril 7,5 mm 10 voltas 1 mandril 15mm	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

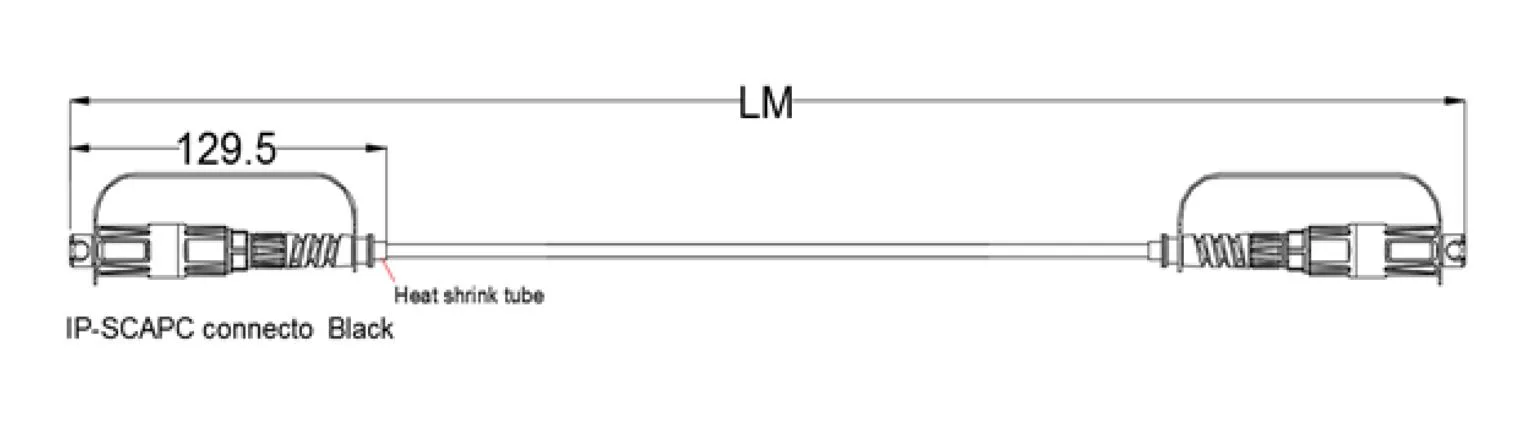

5. Desenho dimensional do cordão de patch

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

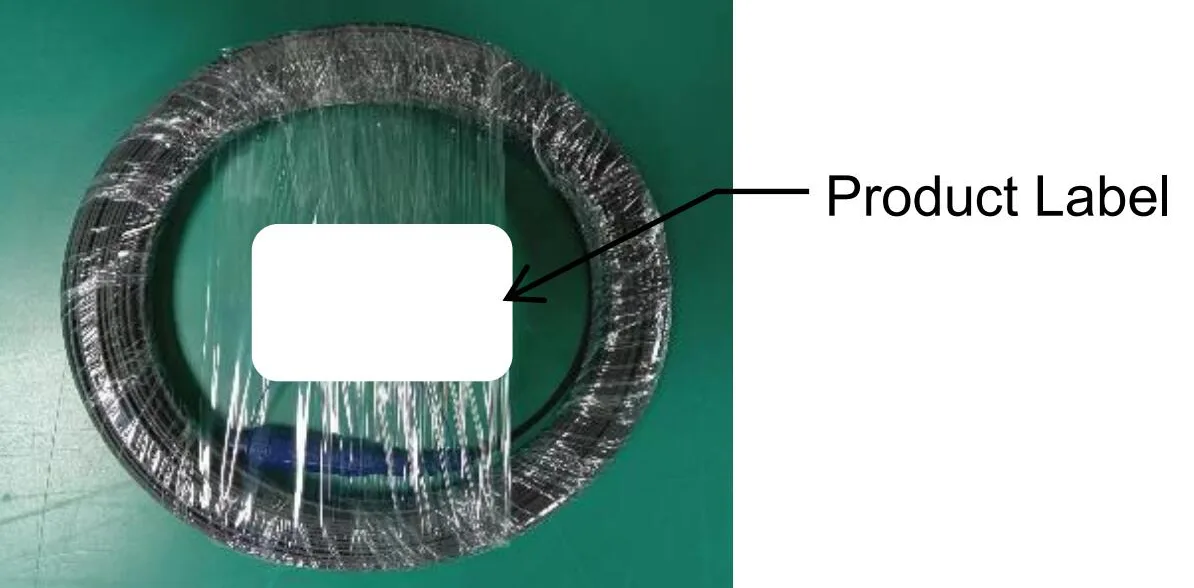

6. Pacote

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

Requisitos de embalagem

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord
