Fio terra aéreo composto de fibra óptica uni-tubo

O fio terra aéreo composto de fibra óptica uni-tubo (OPGW) é um cabo híbrido aéreo contendo fibra óptica, que tem múltiplas funções, como fio terra aéreo e comunicação óptica.

Enviar consulta

Descrição do produto

O fio terra aéreo composto de fibra óptica uni-tube (OPGW) é um cabo híbrido aéreo contendo fibra óptica, que tem múltiplas funções, como fio terra aéreo e comunicação óptica. Diferente dos fios terra aéreos tradicionais, este produto integra componentes de comunicação óptica na estrutura do cabo, realizando a integração da proteção da linha de transmissão de energia e transmissão de informações, o que pode efetivamente reduzir o custo de construção e o custo de operação e manutenção das redes de energia e comunicação.

Escopo de aplicação do fio terra aéreo composto de fibra óptica uni-tubo

O fio terra aéreo composto de fibra óptica Uni-tube Orientalfiber é usado principalmente para 110KV, 220KV, 500KV, 750KV e linhas de comunicação de sistemas aéreos de transmissão de alta tensão. Além da indústria de energia, o produto também é amplamente utilizado em transporte ferroviário, rodoviário, petroquímico, mineração e outras indústrias que necessitam de proteção aérea do solo e comunicação óptica de alta velocidade, fornecendo suporte de transmissão de dados estável e eficiente para produção e operação industrial.

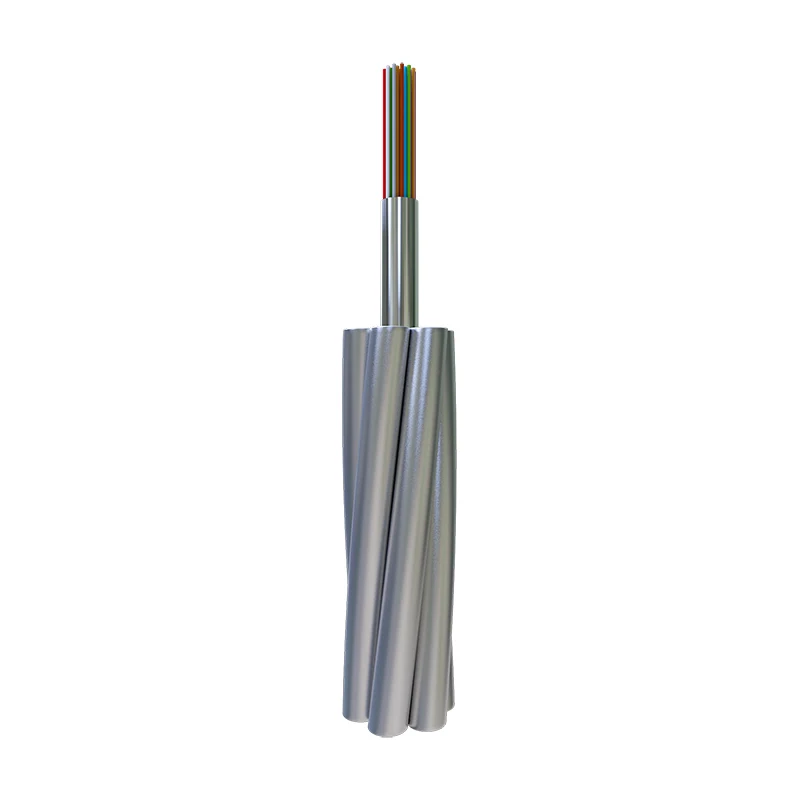

Estrutura do Produto

Componentes principais

O fio terra aéreo composto de fibra óptica de tubo único Orientalfiber adota um design estrutural científico e razoável, e seus componentes principais incluem unidade de fibra óptica, fio de liga de alumínio, núcleo de aço e bainha externa. A unidade de fibra óptica é colocada em um único tubo, que protege eficazmente a fibra óptica contra danos mecânicos externos e erosão ambiental; o fio de liga de alumínio e o núcleo de aço são responsáveis por suportar a força de tração e garantir a estabilidade do cabo durante a operação aérea; a bainha externa é feita de materiais antienvelhecimento e resistentes à corrosão de alta qualidade, prolongando a vida útil do produto.

Vantagens Estruturais

O design da estrutura de tubo único do fio terra aéreo composto de fibra óptica de tubo único torna a estrutura do produto compacta, o que é conveniente para transporte e instalação. Ao mesmo tempo, a distribuição razoável dos componentes internos garante que o produto tenha boas propriedades mecânicas e desempenho de comunicação, podendo se adaptar a vários ambientes externos agressivos, como vento forte, chuva forte, alta temperatura e baixa temperatura.

Características do produto

Características de desempenho mecânico

● Boa resistência à tração: O produto é equipado com núcleo de aço de alta resistência e fio de liga de alumínio, que pode suportar grande força de tração, adaptar-se aos requisitos de instalação aérea de linhas de transmissão de alta tensão de longa distância e garantir que o cabo não quebre ou deforme sob condições normais de uso.

● Diâmetro pequeno, peso leve, pequena carga adicional na torre: Comparado com os fios terra aéreos compostos tradicionais, o fio terra aéreo composto de fibra óptica Uni-tube tem um diâmetro menor e peso mais leve, o que pode reduzir a carga adicional na torre de transmissão, reduzir o investimento na construção da torre e melhorar a estabilidade geral da linha de transmissão de energia.

Características de desempenho de comunicação

● Unidade óptica de comprimento excessivo de fibra adequada e fácil de fazer: A estrutura de tubo único é conveniente para organizar o comprimento excessivo de fibra óptica, o que pode efetivamente compensar a mudança de comprimento de fibra causada pela diferença de temperatura e deformação mecânica, garantir a estabilidade da transmissão do sinal óptico e reduzir a atenuação do sinal durante a transmissão.

● Baixa atenuação de sinal: A fibra óptica de alta qualidade selecionada tem bom desempenho de transmissão, baixa atenuação de sinal e pode realizar transmissão de dados de longa distância e alta velocidade, atendendo às necessidades de comunicação de sistemas de transmissão de alta tensão e vários cenários industriais.

Características de Adaptabilidade Ambiental

● Resistência à corrosão: A bainha externa e os componentes metálicos internos do produto são tratados com tecnologia anticorrosiva, que pode resistir à erosão da chuva ácida, névoa salina e outros ambientes agressivos, e é adequado para uso em áreas costeiras, industriais e outras áreas com condições ambientais adversas.

● Antienvelhecimento e resistência a altas e baixas temperaturas: O material do produto tem bom desempenho antienvelhecimento, pode se adaptar ao ambiente de uso externo de longo prazo e pode funcionar normalmente na faixa de temperatura de -40°C a 80°C, garantindo a operação estável do produto em diferentes regiões climáticas.

O fio terra aéreo composto de fibra óptica uni-tubo é usado principalmente para 110KV, 220KV, 500KV, 750KV e linhas de comunicação de sistemas aéreos de transmissão de alta tensão.

Características

● Boa resistência à tração

● Diâmetro pequeno, peso leve, pequena carga adicional na torre

● Unidade óptica de comprimento excessivo de fibra apropriada e fácil de fazer

Características da fibra óptica

	Atenuação				Largura de banda		Dispersão do modo de polarização
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Fibra Individual	Valor do link de projeto (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/km	≤0,1ps/km
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/km	≤0,1ps/km
50/125μm	≤3,0dB/km	≤1,0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5dB/km	≤1,0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Construções e Desempenho

	Classificação	Material	Valor
Construção	Fibra Óptica	G652D/G655 etc.	2 - 48
	Tubo de proteção	Tubo de aço inoxidável	1,5 - 6 mm
	Linha encalhada	Fio AS/fio AA/Al Rod	1,5 - 6 mm
	Máx. Diâmetro		18mm
	Máx. Corte transversal		200mm2
Característica	De acordo com os padrões como DL/T 832, IEC60794-4-10, IEEE1138
	Máx. Resistência à tração (RTS) (kN)		280
	Máx. Resistência ao esmagamento (N/100mm)		2200
	Máx. Capacidade de corrente curta (40℃-200℃)(kA2s)		100
	Min. Raio de curvatura (dinâmico)		20D
	Min. Raio de curvatura (estático)		15D
Desempenho Ambiental	Instalação (℃)		-10 a +50
	Transporte e Operação (℃)		-40 a +65

Nota: D é o diâmetro do cabo.

Tipo Específico e Dados Técnicos

Não.	Dados Técnicos
Não.	Tipo de produto	Tipo de estrutura	Máx. Contagem de fibras	Seção do fio AS (mm²)	Diâmetro （mm）	Peso do cabo (kg/km)	Taxa de resistência à tração （kN）	20°C CC Resistência （Ω/km）	Capacidade atual de curto prazo （40-200℃ ka2.s）
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Unidade Óptica 1/3.0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11,5]	6/3.2/20AS, Unidade Óptica 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Unidade Óptica 1/3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Unidade Óptica 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Características de testes mecânicos e ambientais

Item	Método de teste	Requisitos
Tensão	CEI 60794-1-2-E1 Carga: de acordo com a estrutura do cabo Comprimento da amostra: não inferior a 10m, comprimento vinculado não inferior a 100m Tempo de duração: 1min	40%RTS sem tensão adicional de fibra (0,01%), sem atenuação adicional (0,03dB). 60% de tensão de fibra RTS≤0,25%, atenuação adicional≤0,05dB (Sem atenuação adicional após o teste).
Crush	CEI 60794-1-2-E3 Carga: conforme tabela acima, três pontos Tempo de duração: 10min	Atenuação adicional em 1550nm ≤0,05dB/fibra; Nenhum dano aos elementos
Penetração de Água	CEI 60794-1-2-F5B Tempo: 1 hora Comprimento da amostra: 0,5m Altura da água: 1m	Sem vazamento de água.
Ciclagem de temperatura	CEI 60794-1-2-F1 Comprimento da amostra: Não menos que 500m Faixa de temperatura: -40°C a +65°C Ciclos: 2 Tempo de permanência do teste de ciclo de temperatura: 12h	A mudança no coeficiente de atenuação deve ser inferior a 0,1 dB/km a 1550 nm.
