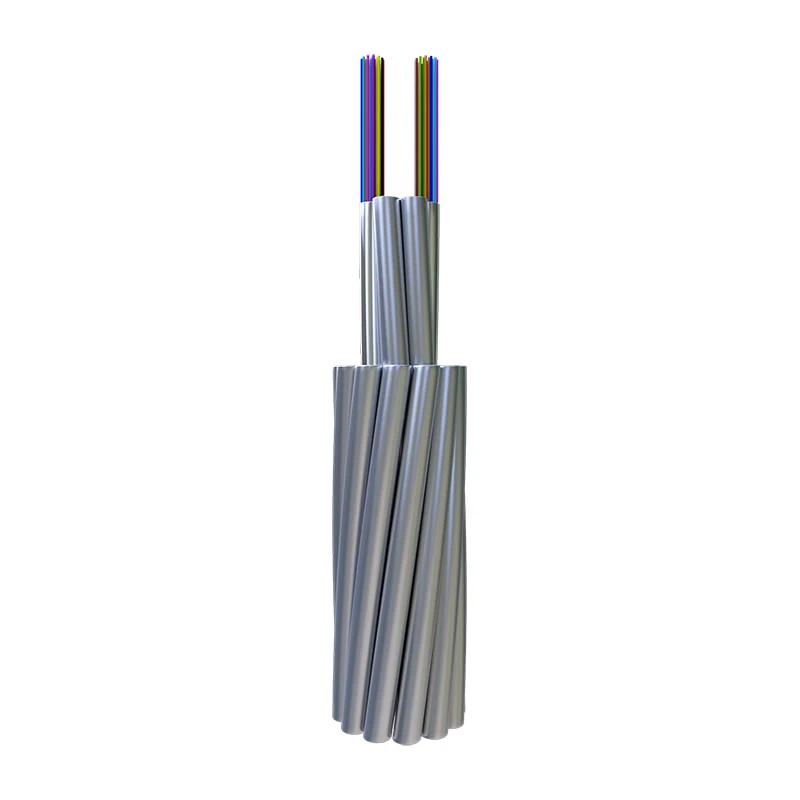

Fio terra aéreo composto de fibra óptica de tubo trançado

O fio terra aéreo composto de fibra óptica de tubo trançado Orientalfiber (OPGW) é um cabo híbrido aéreo multifuncional da Orientalfiber, um fabricante e fornecedor confiável na China. Este OPGW integra fibras ópticas dentro de uma estrutura de tubo trançado, servindo tanto como fio terra aéreo quanto como meio de comunicação óptica de alta capacidade. Ele foi projetado para garantir transmissão de dados estável, forte desempenho mecânico e durabilidade de longo prazo em ambientes de implantação aérea. O produto é adequado para redes elétricas, ferrovias e outros projetos de infraestrutura onde a proteção combinada contra raios e a confiabilidade da comunicação são essenciais.

Enviar consulta

Descrição do produto

Na construção moderna de redes elétricas, a demanda por transmissão simultânea de alta tensão e backhaul de dados em alta velocidade nunca foi tão alta.Fibra Orientaloferece um atendimento especializadoFio terra aéreo composto de fibra óptica de tubo trançado (OPGW), um cabo híbrido sofisticado projetado para substituir os fios blindados tradicionais. Ao integrar fibras ópticas em uma estrutura metálica trançada, nosso OPGW oferece uma solução de dupla função: fornecer proteção confiável contra raios para linhas de alta tensão e, ao mesmo tempo, servir como espinha dorsal para telecomunicações e automação de rede.

Definição do produto: a infraestrutura de dupla função

OFio terra aéreo composto de fibra óptica de tubo trançadoé um cabo aéreo que desempenha as funções de um fio terra convencional (protegendo a linha de transmissão contra descargas atmosféricas e correntes de curto-circuito) enquanto aloja fibras ópticas para transmissão de dados. Este design trançado permite maior contagem de fibras e maior durabilidade, tornando-o a escolha preferida para construção de redes backbone no setor de concessionárias de energia.

Valor estratégico para compras e engenharia

EscolhendoFibra Orientalcomo seu parceiro fornecedor garante que sua infraestrutura atenda às rigorosas demandas do cenário energético de 2026. As principais vantagens de aquisição incluem:

Alta densidade de fibra:Nosso design de tubo trançado acomoda significativamente mais fibras do que as versões de tubo central, suportando expansão de rede preparada para o futuro para 5G e IoT de rede inteligente.
Capacidade otimizada de curto-circuito:Projetado para lidar com altas correntes de falha sem comprometer a integridade das fibras ópticas internas.
Custos reduzidos do ciclo de vida:Com uma vida útil compatível com a própria linha de transmissão, oFio terra aéreo composto de fibra óptica de tubo trançadoreduz a necessidade de manutenção ou atualizações frequentes.
Logística Global e Escala:Com uma produção anual de US$ 20 milhões, fornecemos a escala de fabricação necessária para apoiar projetos de infraestrutura de 500KV e 750KV em nível nacional.

Características técnicas e benefícios de desempenho

OFibra OrientalOPGW é fabricado com precisão para garantir que prospere nos ambientes externos mais voláteis:

Estabilidade Mecânica:O controle preciso do processo garante que as fibras permaneçam livres de tensão, mesmo sob vento forte, carga de gelo ou forças de instalação de alta resistência.
Proteção Térmica:Os tubos trançados são preenchidos com compostos especializados que protegem as fibras do calor extremo gerado durante eventos de curto-circuito na linha de energia.
Resistência à corrosão:Utilizando fios de aço revestido de alumínio (ACS) e liga de alumínio, o cabo é altamente resistente à degradação ambiental em áreas costeiras ou industriais.
Opções de grande diâmetro:Projetado especificamente para atender aos requisitos mecânicos de novos sistemas de transmissão de alta tensão (110KV a 750KV).

Especificações detalhadas e parâmetros de projeto

A configuração técnica doFio terra aéreo composto de fibra óptica de tubo trançadopode ser personalizado com base na extensão específica e nos requisitos elétricos do projeto:

Recurso	Especificação padrão	Vantagem Operacional
Grau de tensão	110KV, 220KV, 500KV, 750KV	Versátil para redes regionais e nacionais.
Contagem de fibras	Até 144 fibras (ou mais mediante solicitação)	Suporta transferência massiva de dados.
Composição de Materiais	ACS (aço revestido de alumínio) + AA (liga de alumínio)	Alta relação resistência-peso.
Conformidade com padrões	IEEE 1138, IEC 60794-4	Garante interoperabilidade e segurança globais.

Aplicações principais: capacitando a rede inteligente

OFio terra aéreo composto de fibra óptica de tubo trançadodeFibra Orientalé um componente crítico em vários setores-chave:

Transmissão de alta tensão:Fio terra primário para linhas recém-construídas de 220KV e 500KV, oferecendo proteção contra raios e aterramento.
Comunicação da concessionária de energia:Monitoramento em tempo real de estações transformadoras, medição remota e relés de proteção.
Backhaul de banda larga:Alugar capacidade excedente de fibra a operadoras de telecomunicações para transporte de dados rurais ou de longa distância.
Gerenciamento de rede inteligente:Facilitando a comunicação de baixa latência necessária para detecção automatizada de falhas e autocorreção da rede.

Características

● Controle preciso do processo para garantir bom desempenho mecânico e de temperatura

● Maior diâmetro e mais fibras ópticas

● Estrutura estável e alta confiabilidade

● Alta resistência à tração e grande capacidade de corrente de curto prazo

Características da fibra óptica

	Atenuação				Largura de banda		Polarização Dispersão de modo
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individual Fibra	Projeto Valor do link (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/ quilômetros	≤0,1ps/ quilômetros
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/ quilômetros	≤0,1ps/ quilômetros
50/125μm	≤3,0dB/km	≤1,0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5dB/km	≤1,0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Construções e Desempenho

	Classificação	Material	Valor
Construção	Fibra Óptica	G652D/G655 etc.	2 - 144
	Tubo de proteção	Tubo de aço inoxidável	1,5 - 6 mm
	Linha encalhada	Fio AS/fio AA/Al Rod	1,5 - 6 mm
	Máx. Diâmetro		30mm
	Máx. Corte transversal		500mm²
Característica	De acordo com os padrões como DL/T 832, IEC60794-4-10, IEEE1138
	Máx. Resistência à tração (RTS) (kN)		700
	Máx. Resistência ao esmagamento (N/100mm)		3000
	Máx. Capacidade de corrente curta (40℃a 200℃)(kA2s)		2000
	Min. Raio de curvatura (dinâmico)		20D
	Min. Raio de curvatura (estático)		15D
Meio Ambiente Desempenho	Instalação (℃)		-10 a +50
	Transporte e Operação (℃)		-40 a +65

Nota: D é o diâmetro do cabo.

Tipo Específico e Dados Técnicos

Não.	Dados Técnicos
Não.	Tipo de produto	Tipo de estrutura	Máx. Fibra Contar	Seção do fio AS (mm2)	Diâmetro （mm）	Peso do cabo (kg/km)	Taxa de resistência à tração （kN）	20°C CC Resistência （Ω/km）	Capacidade atual de curto prazo （40-200℃kA2.s）
1	OPGW-48B1.3-90- [112;45]	1/2,6/20AS+4/2,5/20AS+ 11/2.8/20AS, Unidade Óptica 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2,6/40AS+4/2,5/40AS+ 11/2.8/40AS, Unidade Óptica 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS+5/2,5/20AS+ 11/2.8/20AS, Unidade Óptica 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS+5/2,5/40AS+ 11/2.8/40AS, Unidade Óptica 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS+5/2,5/20AS+ 10/3.2/20AS, Unidade Óptica 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20AS+5/2,7/20AS+ 11/3.05/20AS, Unidade Óptica 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20AS+5/2,8/20AS+ 12/2.8/AA, Unidade óptica 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3,0/20AS+5/2,9/20AS+ 12/2.9/20AS, Unidade Óptica 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3,0/30AS+5/2,9/30AS+ 12/2.9/30AS, Unidade Óptica 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, Unidade Óptica 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS, Unidade Óptica 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, Unidade Óptica 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, Unidade Óptica 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3,2/20AS+5/3,0/20AS+ 12/3.0/20AS, Unidade Óptica 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3,2/30AS+5/3,0/30AS+ 12/3.0/30AS, Unidade Óptica 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, Unidade Óptica 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3,3/20AS+5/3,2/20AS+ 12/3.2/20AS, Unidade Óptica 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3,3/30AS+5/3,2/30AS+ 12/3.2/30AS, Unidade Óptica 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3,3/20AS+5/3,2/20AS+ 12/3.2/AA, Unidade Óptica 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3,4/20AS+5/3,3/20AS+ 12/3.3/20AS, Unidade Óptica 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3,4/30AS+5/3,3/30AS+ 12/3.3/30AS, Unidade Óptica 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3,4/40AS+5/3,3/40AS+ 12/3.3/40AS, Unidade Óptica 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20AS+4/3,3/20AS+ 12/3.3/20AS, Unidade Óptica 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3,4/30AS+4/3,3/30AS+ 12/3.3/30AS, Unidade Óptica 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS+5/3,5/20AS+ 12/3.5/20AS, Unidade Óptica 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS+4/3,6/20AS+ 12/3.6/20AS, Unidade Óptica 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14AS+5/3,6/14AS+ 12/3.6/14AS, Unidade Óptica 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS+5/3,6/20AS+ 12/3.6/20AS, Unidade Óptica 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS+5/3,6/30AS+ 12/3.6/30AS, Unidade Óptica 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113.262]	1/3,8/40AS+5/3,6/40AS+ 12/3.6/40AS, Unidade Óptica 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243,4]	1/2,7/20AS+4/2,5/20AS+ 12/2,5/20AS+13/3,8/20AS, Unidade óptica 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Características de testes mecânicos e ambientais

Item	Teste Método	Requisitos
Tensão	CEI 60794-1-2-E1 Carregar: de acordo com a estrutura do cabo Amostra comprimento: não inferior a 10m, comprimento vinculado não inferior a 100m Duração tempo: 1min	40% RTS sem tensão adicional de fibra (0,01%), sem atenuação (0,03dB). 60% RTS tensão de fibra≤0,25%, adicional atenuação≤0,05dB (Não atenuação adicional após o teste).
Crush	CEI 60794-1-2-E3 Carregar: de acordo com a tabela acima, três pontos Duração tempo: 10min	Adicional atenuação em 1550nm ≤0,05dB/fibra; Nenhum dano aos elementos
Água Penetração	CEI 60794-1-2-F5B Hora : 1 hora Comprimento da amostra: 0,5 m Água altura: 1m	Não vazamento de água.
Temperatura Ciclismo	CEI 60794-1-2-F1 Amostra comprimento: não menos que 500m Temperatura faixa: -40°C a +65°C Ciclos: 2 Temperatura tempo de permanência do teste de ciclismo: 12h	O mudança no coeficiente de atenuação deve ser menor que 0,1dB/km a 1550nm.

Perguntas frequentes (FAQ)

Por que o OPGW de tubo trançado é melhor para linhas de alta tensão?

O design de tubo trançado permite um diâmetro de cabo maior e contagens de fibras mais altas. Também distribui o estresse mecânico de maneira mais uniforme pelo cabo, o que é vital para cruzamentos de longo vão usados em linhas de 500KV e 750KV.

Como a Orientalfiber garante a qualidade do OPGW?

Operamos sob gestão de qualidade ISO9001 e sistemas de segurança ISO45001. Cada lote de fio terra aéreo composto de fibra óptica de tubo trançado passa por testes rigorosos de resistência à tração, resistência ao esmagamento e desempenho de curto-circuito antes do envio.

Este cabo pode ser usado em linhas existentes?

Embora frequentemente usado para linhas "recém-construídas", o OPGW é frequentemente usado para substituir os fios terra tradicionais existentes durante projetos de modernização da rede para adicionar capacidades de comunicação a rotas antigas.
