Iluminação não metálica do tubo uni cabo de fibra óptica-óptica

As fibras, modo único ou modo múltiplo, estão posicionadas em um modo de tubo solto do alto módulo PETG. Os tubos são preenchidos com um composto de enchimento resistente à água. Sobre o tubo, o material de bloqueio de água é aplicado para manter a luz estanque a cabo. E embrulho de barras de plástico reforçado com fibra (FRP). O cabo de fibra óptica anti-óptica de iluminação não metálica do tubo uni é concluído com uma bainha de polietileno (PE).

Enviar consulta

Descrição do produto

Características

A precisão que controla o excesso de comprimento da fibra fornece um desempenho altamente mecânico e de temperatura ao cabo

Tubo solto de alta resistência que é resistente à hidrólise

Composto especial de enchimento de tubo garante uma proteção crítica da fibra

Altamente lateral resistência à pressão e flexibilidade

Uma camada de FRP de embrulho garantiu a resistência à tração do cabo, tem uma boa proteção para a banheira solta

A bainha externa do polietileno tem uma alta habilidade estabilizada por UV

Não é necessário um cabo totalmente dielétrico, durante o aterramento de instalação e operação, elimina qualquer influência ou cabo eletrônico

Padrões

O cabo GYQFXTY está em conformidade com o YD/T 769-2010 padrão, bem como o IEC 60794-1.

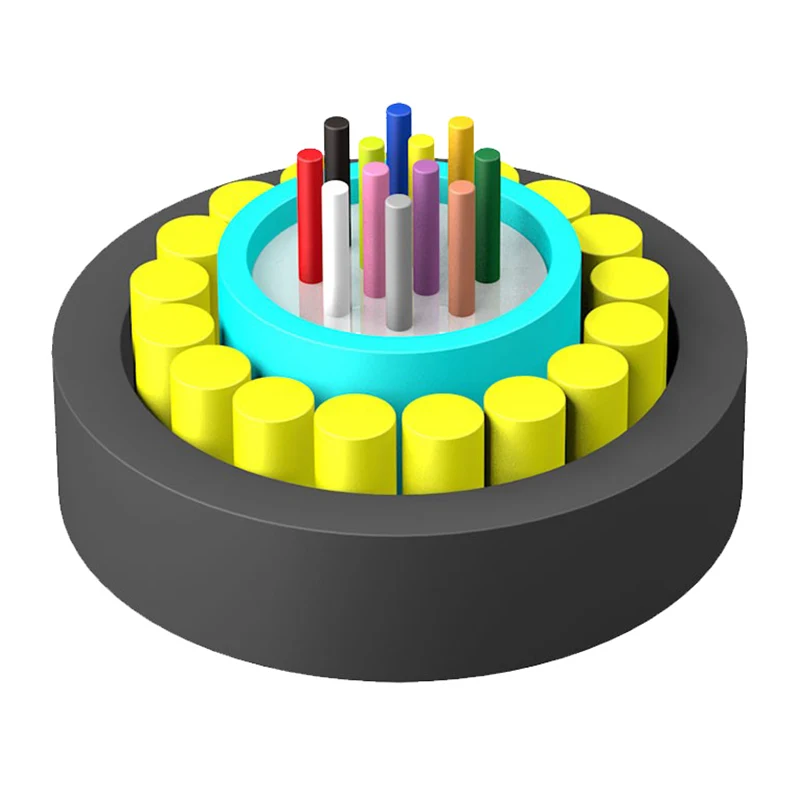

Desenho da estrutura

1.Fibre

2. Lue tubo

3.frp

4. Material de preenchimento do tube

5. Material de preenchimento de Cabilagem

6.PE bainha externa

Uni-tube Non-metallic Lighting Anti-rodent Fiber Optic Cable

Parâmetros técnicos

Tipo de cabo (Aumentado por 2 fibras)	Contagem de fibras	Peso do cabo (REF) (kg/km)	Resistência à tracção Longo/curto prazo (n)	Resistência a esmagamento Longo/curto prazo (N/100mm)	Raio de flexão Estático/dinâmico (mm)
Gyqfxty-2 ~ 12xn	2 ~ 12	66	600/1500	300/1000	10d/20d
Gyqfxty-14 ~ 18xn	14 ~ 18	79
Gyqfxty-26 ~ 36xn	26 ~ 36	86

Temperatura de armazenamento/operação: -40 ℃ -+70 ℃

Características ópticas

Tipo de fibra	Atenuação (+20 ℃)				Largura de banda		Abertura numérica	Comprimento de onda de corte de cabo λcc
Tipo de fibra	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Abertura numérica	Comprimento de onda de corte de cabo λcc
G.652	----	----	≤0,36db/km	≤0,22db/km	----	----	----	≤1260nm
G.655	----	----	≤0,40db/km	≤0,23db/km	----	----	----	≤1450nm
50/125 µm	≤3.3db/km	≤1.2db/km	----	----	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 já	----
62,5/125 µm	≤3.5dB/km	≤1.2db/km	----	----	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 já	----

Observação:

um. Sufixo XN indica o tipo de fibra

b. Os arranjos de cores de fibra e tubo são especificados na tabela de identificação de cores

c. O cabo de fibra óptica anti-óptica iluminante não metálico da UNI-TUBE não deve armazenar em ambiente externo mais de 6 meses para manter o bolo de cabo bom estado

Aplicação: duto/antena
