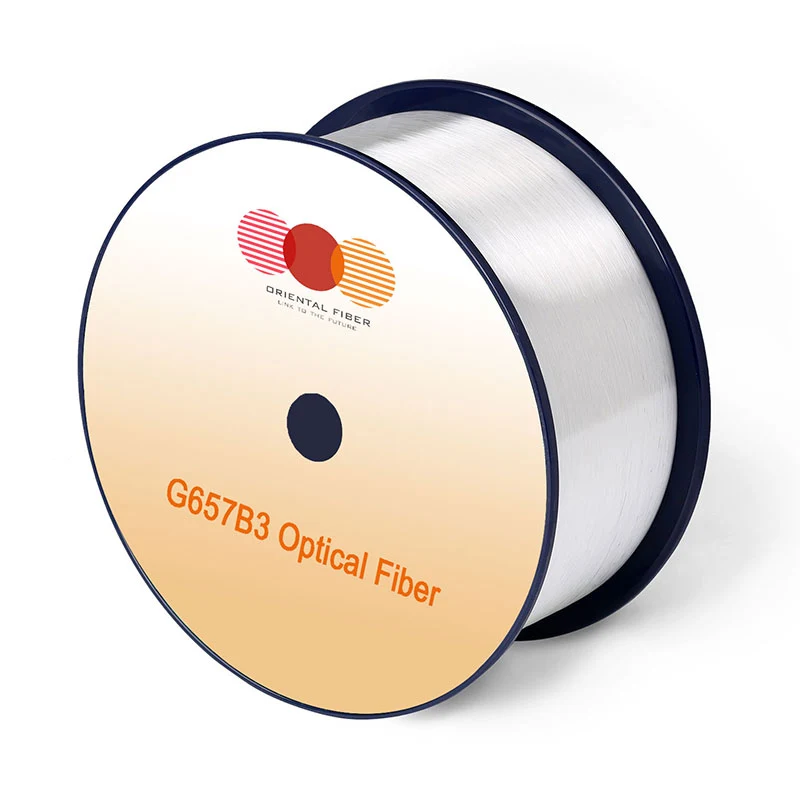

Fibra óptica de modo único G.657.B3

A fibra óptica de modo único G.657.B3 foi projetado para fibra-the-the-the-the-the-the-the-the-the-the-the-the-the-the-the-the-the-the-the-the-the-the-the-the-they-the que Fexing Bending in Taild) em redes corporativas de pequenas curvas.

Enviar consulta

Descrição do produto

Aplicações

● Cordos de remendo de fibra de várias estruturas

● Caminhos ópticos de alta velocidade para redes de fibra para casa (FTTH)

● Cabos com requisitos mínimos de flexão

● Pequenos componentes ópticos

Padrões de produtos

O desempenho óptico é melhor do que o recomendado pelo ITU-T G.657.B3 e IEC 60793-2-50 B6.B3, com um raio de flexão tão baixo quanto 5 mm, que pode atender às complexas condições de instalação em MDU e FTTH, como cantos, ligação, tensão de alta carga, etc.

Características

● O raio mínimo de flexão pode atingir 5 mm, que é totalmente compatível com todas as fibras ópticas G.652.D

● Baixa atenuação, atendendo aos requisitos de operação da banda O-E-S-S-C-L

● Perda de baixa flexão, adequada para desenhos de cabos ópticos exigentes, incluindo cabos de fita

● Parâmetros geométricos precisos e MFD grande garantem baixa perda de emenda e alta eficiência de emenda

● Alto valor de ND, atendendo à vida útil longa no raio de flexão mínima

Especificações

Características		Condições	Especificado valores	Unidades
Óptico Características
Atenuação		1310nm	≤0,35	[db/km]
		1383nm （Após o H2-Igenging)	≤0,35	[db/km]
		1550nm	≤0,21	[db/km]
		1625nm	≤0,23	[db/km]
Atenuação vs. comprimento de onda Máx. Diferença α		1285-1330nm, IN Referência a 1310nm	≤0,03	[db/km]
Atenuação vs. comprimento de onda Máx. Diferença α		1525-1575nm, IN Referência a 1550nm	≤0,02	[db/km]
Zero Comprimento de onda de dispersão (λ0)		-	1300-1324	[NM]
Zero Inclinação de dispersão (S0)		-	≤0,092	[ps/(nm2 · km)]
PMD	Máximo Fibra individual	-	≤0.1	[ps/√km]
	Valor do projeto do link （M = 20 ， q = 0,01%)	-	≤0,06	[ps/√km]
	Típico Valor	-	0.04	[ps/√km]
Cabo Comprimento de onda CutO ﬀ (λcc)		-	≤1260	[NM]
Modo Diâmetro do campo （MFD)		1310nm	8.2-9.0	[μm]
Modo Diâmetro do campo （MFD)		1550nm	9.1-10.1	[μm]
Índice de refração do grupo e efetivo （neft		1310nm	1.468	-
Índice de refração do grupo e efetivo （neft		1550nm	1.469	-
Apontar Descontinuidades		1310nm	≤0,05	[dB]
Apontar Descontinuidades		1550nm	≤0,05	[dB]
Geométrico Características
Revestimento Diâmetro		-	125,0 ± 0,7	[μm]
Revestimento Não-circularidade		-	≤0,7	[%]
Revestimento Diâmetro		-	235-245	[μm]
Revestimento de revestimento Erro de concordância		-	≤12.0	[μm]
Revestimento Não-circularidade		-	≤6,0	[%]
Vestido de núcleo Erro de concordância		-	≤0,5	[μm]
Curl (raio)		-	≥4	[M]
Entrega Comprimento		-	Acima a 25.2	[km/rolo]
Características ambientais		1310nm, 1550nm e 1625nm
Temperatura Atenuação induzida por dependência		-60 ℃ a +85 ℃	≤0,05	[db/km]
Temperatura por umidade Atenuação induzida por ciclismo		-10 ° C. a +85 ° C, 98% RH	≤0,05	[db/km]
WaterSoak Atenuação induzida por dependência		23 ° C ， por 30 dias	≤0,05	[db/km]
Úmido Atenuação induzida por dependência de calor		85 ° C. e 85% rh ， para 30 dias	≤0,05	[db/km]
Seco Envelhecimento do calor		85 ℃ ， por 30 dias	≤0,05	[db/km]
Mecânico Especificação
Prova Teste		-	≥9.0	[N]
		-	≥1,0	[%]
		-	≥100	[KPSI]
Macro-Bend Perda induzida	1 vire um mandril de Raio de 10 mm	1550nm	≤0,03	[dB]
	1 Vire um mandril de 10 mm de raio	1625nm	≤0.1	[dB]
	1 Vire um mandril de 7,5 mm de raio	1550nm	≤0,08	[dB]
	1 vire um mandril de Raio de 7,5 mm	1625nm	≤0,25	[dB]
	1 Vira um mandril de 5 mm de raio	1550nm	≤0,15	[dB]
	1 Vira um mandril de 5 mm de raio	1625nm	≤0,45	[dB]
Revestimento Força de tira		típico força média	1.5	[N]
Revestimento Força de tira		pico vigor	1.3-8.9	[N]
Dinâmico Parâmetro de fadiga (ND)		-	≥20	-

Single-mode Optical Fiber G.657.B3
