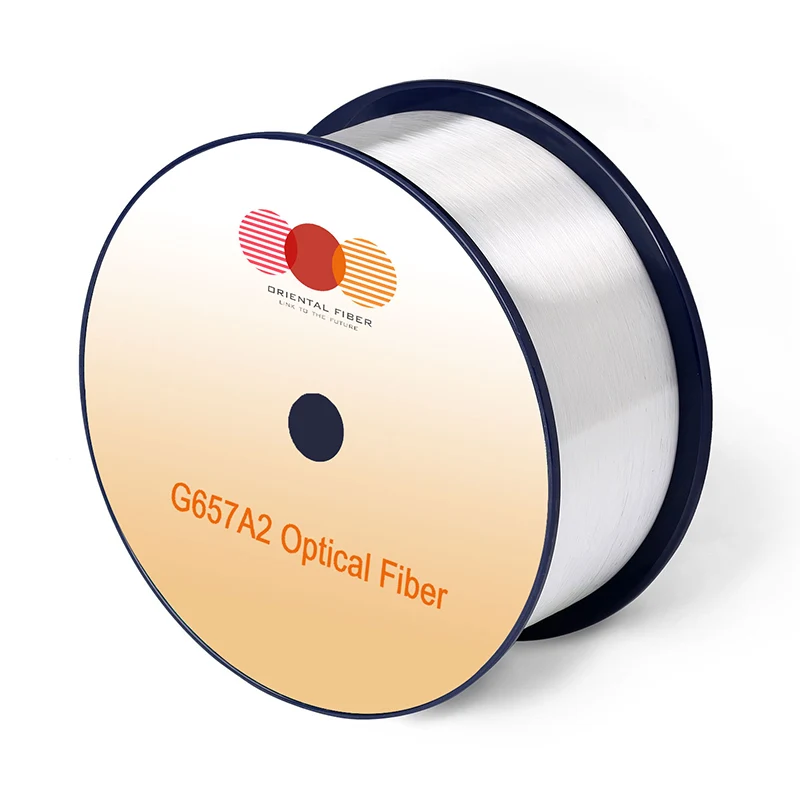

Fibra óptica de modo único G.657.A2

Características

Condições

Valores especificados

Unidades

Características ópticas

Atenuação

1310nm

≤0,35

[db/km]

1383nm (após o envelhecimento H2)

≤0,35

[db/km]

1460nm

≤0,25

[db/km]

1490nm

≤0,23

[db/km]

1550nm

≤0,21

[db/km]

1625nm

≤0,23

[db/km]

Atenuação vs. comprimento de onda

Máx. Diferença α

1285-1330NM, em referência a 1310nm

≤0,03

[db/km]

1525-1575nm, em referência a 1550nm

≤0,02

[db/km]

Comprimento de onda de dispersão zero (λ0)

-

1300-1324

[NM]

Inclinação de dispersão zero (S0)

-

≤0,092

[ps/(nm2 · km)]

PMD

Fibra individual máxima

-

≤0.1

[ps/√km]

Valor do projeto do link (M = 20 ， q = 0,01%)

-

≤0,06

[ps/√km]

Valor típico

-

0.04

[ps/√km]

Comprimento de onda de corte a cabo (λcc)

-

≤1260

[NM]

Diâmetro do campo de modo (MFD)

1310nm

8.4-9.2

[μm]

1550nm

9.3-10.3

[μm]

Índice de Refração do Grupo Efetivo (NE)

1310nm

1.466

-

1550nm

1.467

-

Descontinuidades de pontos

1310nm

≤0,05

[dB]

1550nm

≤0,05

[dB]

Características geométricas

Diâmetro do revestimento

-

125,0 ± 0,7

[μm]

Revestimento de não-circularidade

-

≤0,7

[%]

Diâmetro do revestimento

-

235-245

[μm]

Erro de concordância de revestimento de revestimento

-

≤12.0

[μm]

Não-circularidade de revestimento

-

≤6,0

[%]

Erro de concordância no revestimento do núcleo

-

≤0,5

[μm]

Curl (raio)

-

≥4

[M]

Comprimento de entrega

-

Até 50,4

[km/rolo]

Características ambientais

1310nm, 1550nm e 1625nm

Atenuação induzida por dependência de temperatura

-60 ℃ a +85 ℃

≤0,05

[db/km]

Atenuação induzida por ciclismo de temperatura por umidade

-10 ° C a +85 ° C, 98% RH

≤0,05

[db/km]

A dependência de Watersoak induziu a atenuação

23 ° C, por 30 dias

≤0,05

[db/km]

A dependência de calor úmida induziu a atenuação

85 ° C e 85% RH, por 30 dias

≤0,05

[db/km]

Envelhecimento do calor seco

85 ℃, por 30 dias

≤0,05

[db/km]

Especificação mecânica

Teste de prova

-

≥9.0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Atenuação induzida por macro-Bend

10 voltas em torno de um mandril de 15 mm de raio

1550nm

≤0,03

[dB]

10 voltas em torno de um mandril de 15 mm de raio

1625nm

≤0.1

[dB]

1 vire um mandril de 10 mm de raio

1550nm

≤0.1

[dB]

1 vire um mandril de 10 mm de raio

1625nm

≤0,2

[dB]

1 vire um mandril de 7,5 mm de raio

1550nm

≤0,5

[dB]

1 vire um mandril de 7,5 mm de raio

1625nm

≤1,0

[dB]

Força de tira de revestimento

força média típica

1.5

[N]

Força de pico

1.3-8.9

[N]

Parâmetro de fadiga dinâmica (ND)

-

≥20

-
