Série CWDM de canal único (1x2)

ParâmetrosSímboloDesempenhoUnidadeFaixa de comprimento de ondaWr1260 ~ 1620nmComprimento de onda central do canalCw1271、1291、1311 、 1331 、 1351、13711471、1491、1511 、 1531 、 1551、1571nmEspaçamento do canalSp20nmPassband BandWidth@-1dbPBLC ± 6,5nmPerda de inserçãoIlBanda p......

Enviar consulta

Descrição do produto

Parâmetros	Símbolo	Desempenho	Unidade
Faixa de comprimento de onda	Wr	1260 ~ 1620	nm
Comprimento de onda central do canal	Cw	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	nm
Espaçamento do canal	Sp	20	nm
Passband BandWidth@-1db	PB	LC ± 6,5	nm
Perda de inserção	Il	Banda passada: ≤0,40	dB
Perda de inserção	Il	Reflexão: ≤0,40	dB
Isolamento do canal adjacente	Grande	≥ 30	dB
Isolamento do canal não adjacente	ISON	≥ 40	dB
Isolamento do canal de reflexão	Isor	≥ 13	dB
Perda dependente de polarização	Pdl	≤ 0,1	dB
Perda de retorno	Rl	≥ 50	dB
Diretividade	Dir	≥ 50	dB
Dispersão do modo de polarização	PMD	≤ 0,1	dB
Poder de entrada óptica	P	≤ 300	MW
Temperatura operacional	Principal	-25 ~ +70	℃
Temperatura de armazenamento	TSP	-40 ~ +85	℃
Tipo de fibra		Corning SMF-28 Ultra Fiber (G657 A1), fibra nua
Comprimento da fibra		≥1.2	m
Dimensão do pacote	Pkg	Φ4.0 × 30 Φ5.5 × 35 ou φ5.5 × 38	mm

Nota: 1. Todas as especificações excluindo conectores.

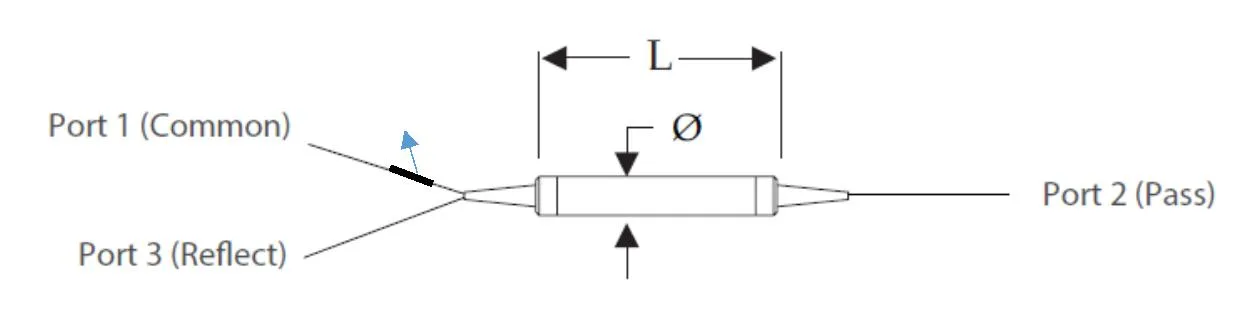

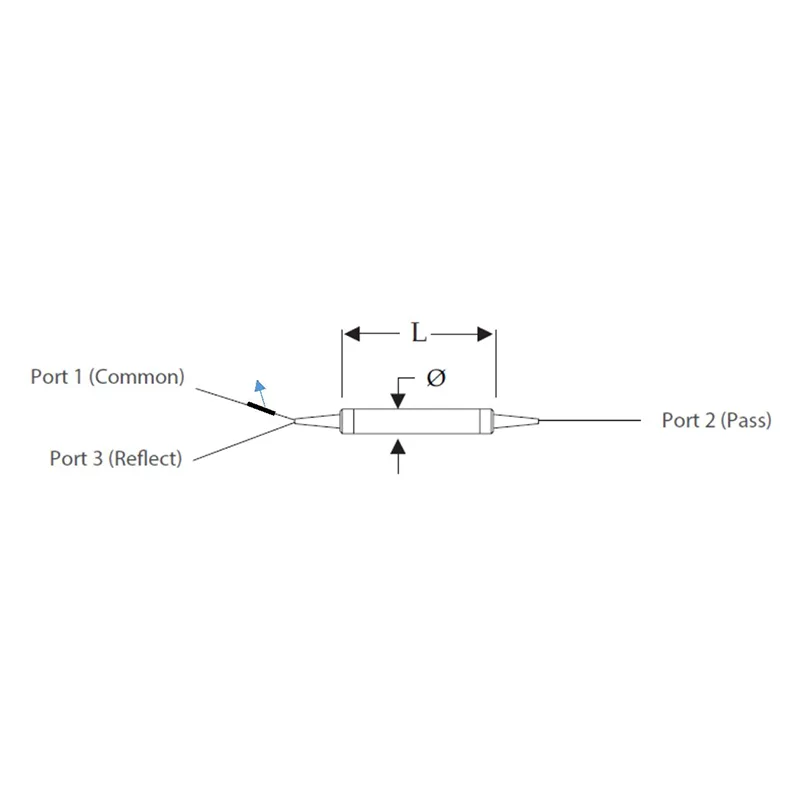

Desenho mecânico (unidade: mm)

Single Channel CWDM Series (1x2)
