CWDM compacto de 6 canais (CCWDM)

ParâmetrosSímboloDesempenhoUnidadeFaixa de comprimento de ondaWr1260 ~ 1620nmComprimento de onda central do canalCw1271 ~ 1371 e 1371 ~ 1271 (Mux & Demux)1471 ~ 1571 e 1571 ~ 1471 (Mux & Demux)nmEspaçamento do canalSp20nmPassband BandWidth@-1dbPBLC ± 6,5nmRipple de banda ......

Enviar consulta

Descrição do produto

Parâmetros	Símbolo	Desempenho	Unidade
Faixa de comprimento de onda	Wr	1260 ~ 1620	nm
Comprimento de onda central do canal	Cw	1271 ~ 1371 e 1371 ~ 1271 (Mux & Demux) 1471 ~ 1571 e 1571 ~ 1471 (Mux & Demux)	nm
Espaçamento do canal	Sp	20	nm
Passband BandWidth@-1db	PB	LC ± 6,5	nm
Ripple de banda passada		≤ 0,5	dB
Perda de inserção	Il	Canal inicial: ≤0,50	dB
Perda de inserção	Il	Último canal: ≤1,80	dB
Isolamento do canal adjacente	Grande	≥ 30	dB
Isolamento do canal não adjacente	ISON	≥ 40	dB
Perda dependente de polarização	Pdl	≤ 0,15	dB
Perda de retorno	Rl	≥ 55	dB
Diretividade	Dir	≥ 50	dB
Dispersão do modo de polarização	PMD	≤ 0,1	dB
Poder de entrada óptica	P	≤ 300	MW
Temperatura operacional	Principal	-25 ~ +70	℃
Temperatura de armazenamento	TSP	-40 ~ +85	℃
Tipo de fibra		Fibra de Corning SMF-28ultra (G657 A1), fibra nua
Comprimento da fibra		≥1.2	m
Dimensão do pacote	Pkg	44x28x6	mm

Nota: 1. Todas as especificações excluindo conectores.

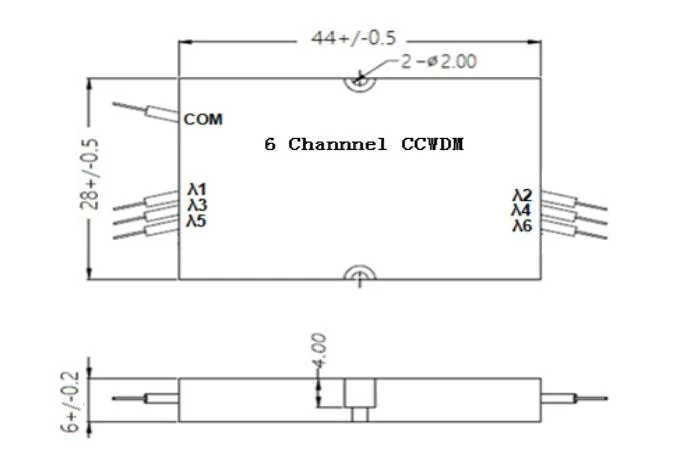

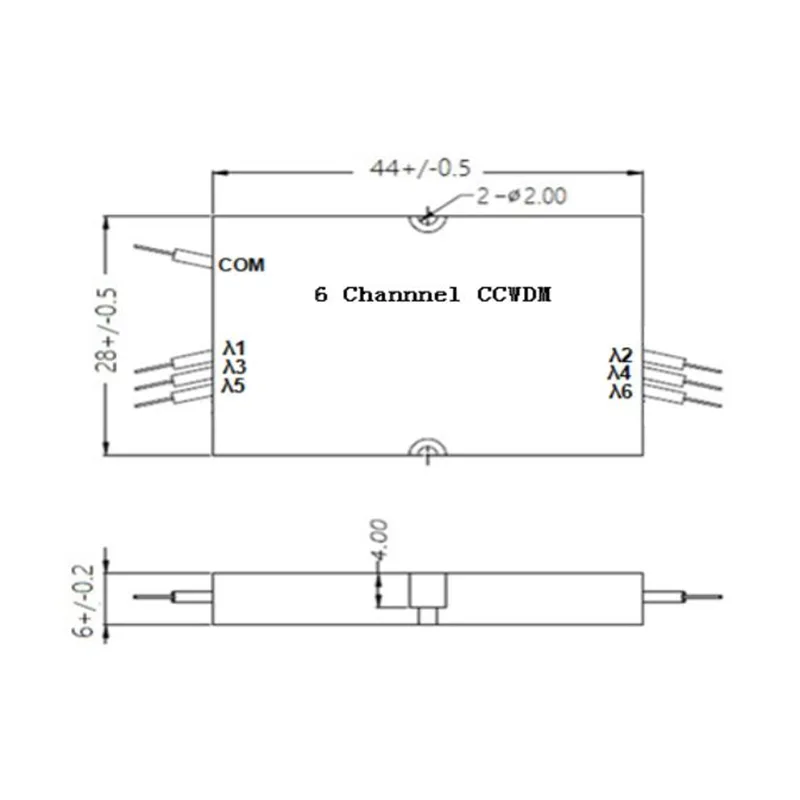

Desenho mecânico (unidade: mm)

6 Channel Compact CWDM (CCWDM)
