Como instalar fibra óptica de fibra de veículo aéreo não tripulado?

Precauções de instalação

1. Instalação do disco de fibra óptica, o bico de tomada de disco de fibra óptica deve estar o mais longe possível da hélice, mas para prestar atenção extra à gravidade da aeronave. O centro de gravidade da aeronave deve receber atenção extra.

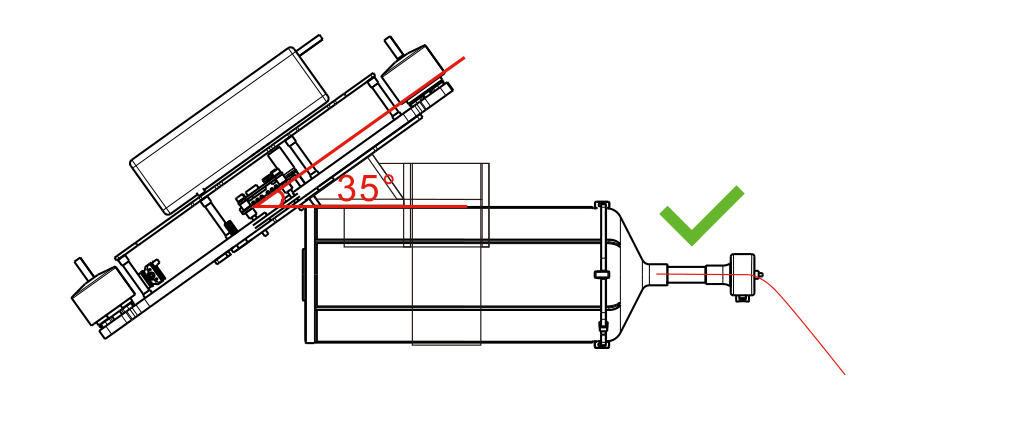

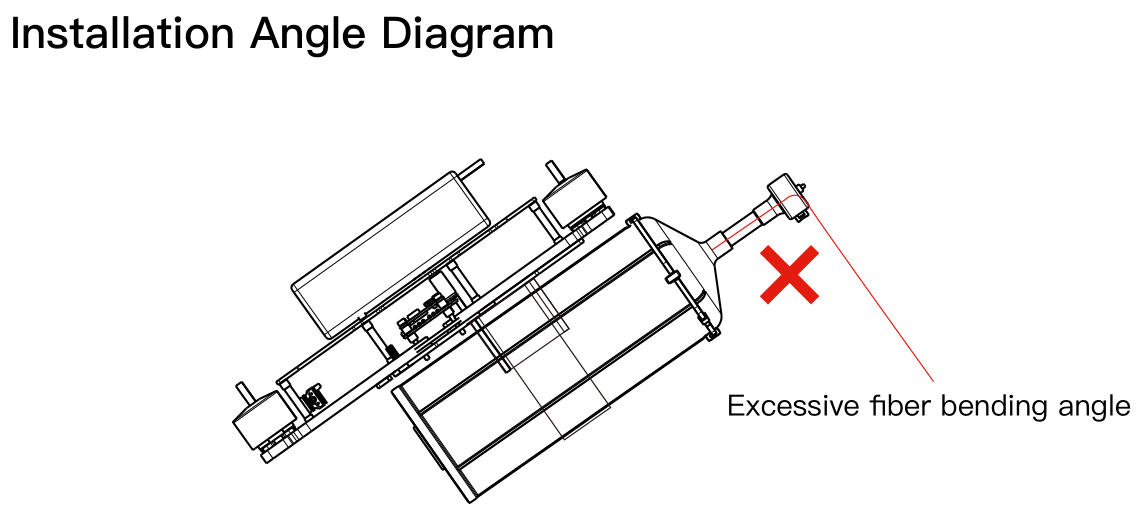

1. A instalação do disco de fibra óptica deve ser baseada no ângulo de inclinação da aeronave, o suporte de montagem deve ser reservado para um certo ângulo (como mostrado na figura). Instalação O ângulo de montagem deve estar próximo do ângulo de inclinação, para que o ângulo de saída do disco de fibra óptica seja horizontal.

1. O enrolamento de fibra óptica usa cola especial, os primeiros 200 metros de distância é a área de aplicação de cola; nesta área, a velocidade de vôo da aeronave deve ser controlada a uma velocidade constante de 0,5 mph. A velocidade de vôo da aeronave deve ser controlada dentro de 30 km/h ou 8m/s para evitar vôo de alta velocidade na área de cola.

Preparação antes de usar o disco óptico

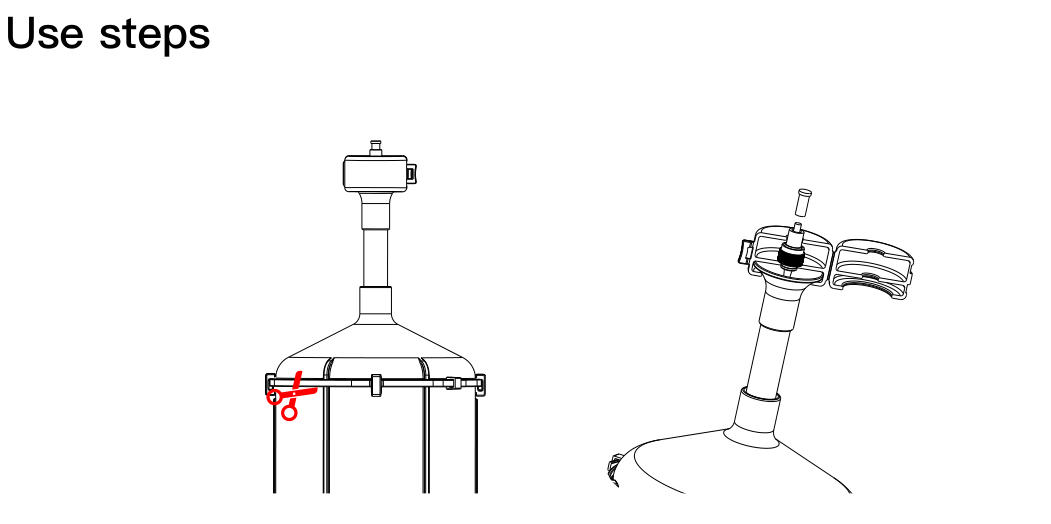

1. Certifique -se de remover o empate de proteção de transporte e 4 snaps de proteção antes de usar o disco de fibra óptica.
2. (Nota: não tire a fivela diretamente da fibra será quebrada.)
3. A porta de fibra óptica da fibra óptica da fibra de fibra óptica do shell protetor antes do uso precisa remover, desenhe a fibra óptica na extremidade do solo do módulo.

Conexão sem fio do lado do solo

1. Conecte o cabo SH1.0 do terminal do céu ao controlador de vôo, conforme mostrado no diagrama “Modo de conexão do terminal de aterramento 1 (sem fio)”.
2. Conecte a linha SH1.0 de terra ao receptor e ao transmissor de mapa.
3. Corrija a extremidade do céu e o disco de fibra óptica, preste atenção ao bico de fibra óptica o máximo possível da hélice do UAV para evitar acidentes de emaranhamento.

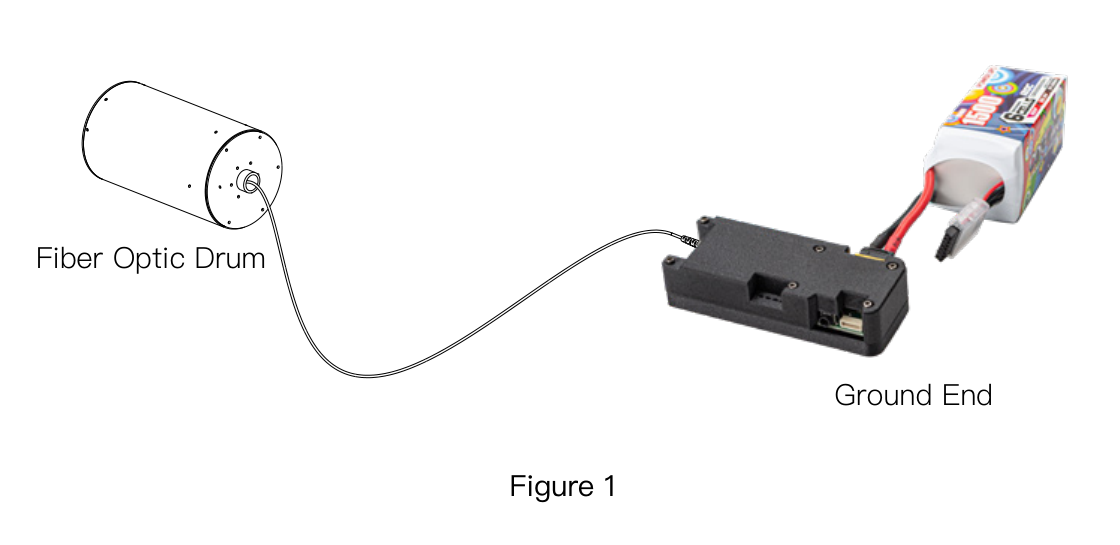

4. Conecte o chicote de fibra óptica, conecte as portas FC nas duas extremidades do disco de fibra óptica à porta FC na extremidade do céu e na porta FC na extremidade do solo e observe que a extremidade do bico está conectada à porta FC na extremidade do solo.

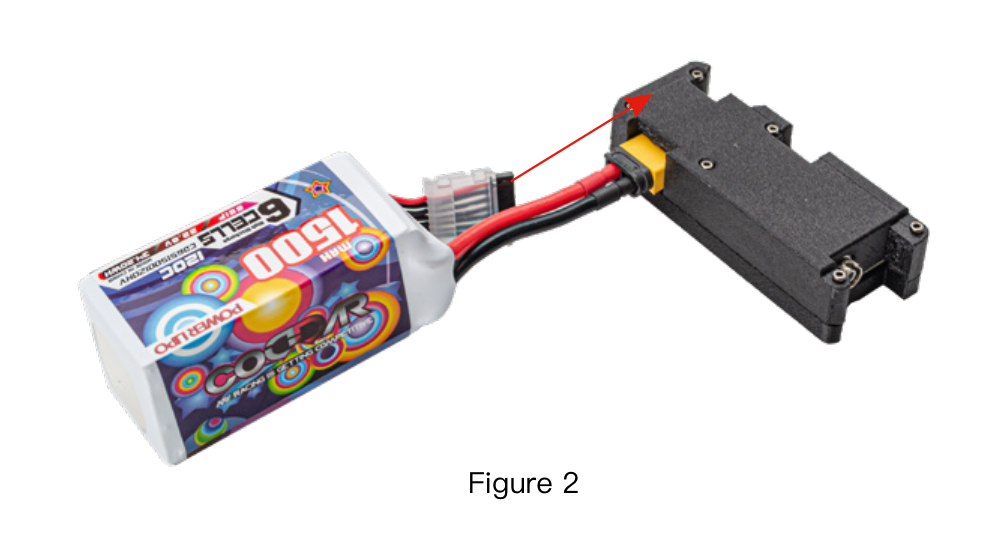

5. Insira a bateria de lítio da extremidade do solo no conector da extremidade do solo depois de estar totalmente carregado. (Como Figura 2)

Precauções

1. A tensão de entrada 11.1-26V está dentro da faixa segura, não exceda ou caia abaixo da tensão limite, não reverte os pólos positivos e negativos.
2. Não faça o círculo dobrável da fibra óptica, para evitar ser cortada por objetos nítidos e leve à quebra de fibra.
3. Preste atenção à proteção de conectores de fibra óptica e interfaces FC, evite poeira e óleo e água, economize a cobertura de proteção da interface bem torcida.
4. Armazene em uma área fresca, seca e à prova de luz.
5. Estrutura de precisão do disco de fibra óptica, leve e coloque suavemente, armazenamento vertical.
