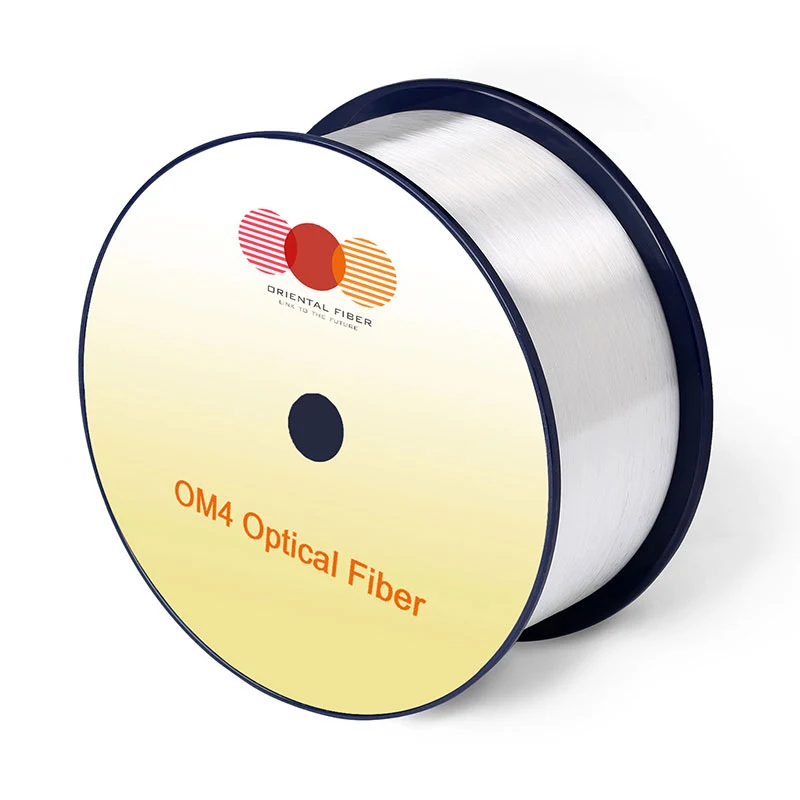

Fibra óptica de vários modos OM4

Características

Condições

Especificado Valores

Unidades

Características da geometria

Diâmetro do núcleo

-

50 ± 2,5

[μm]

Não-circularidade central

-

≤5.0

[%]

Diâmetro do revestimento

-

125,0 ± 1,0

[μm]

Revestimento de não-circularidade

-

≤0,6

[%]

Diâmetro do revestimento

-

245 ± 7

[μm]

Erro de concordância de revestimento/revestimento

-

≤10,0

[μm]

Não-circularidade de revestimento

-

≤6,0

[%]

Erro de concordância do núcleo/revestimento

-

≤1,0

[μm]

Comprimento de entrega

-

acima a 17.6

[km/rolo]

Características ópticas

Atenuação

850nm

≤2.4

[db/km]

910nm

≤2.0

[db/km]

1300nm

≤0,6

[db/km]

Largura de banda modal com excesso de chefias

850nm

≥3500

[MHZ · km]

1300nm

≥500

[MHZ · km]

Largura de banda modal eficaz

850nm-870nm

≥4700

[MHZ · km]

910nm

≥3100

[MHZ · km]

Comprimento do link

800GBASE-SR8

100

[M]

800GBASESR-4.2

100

[M]

Abertura numérica

-

0,200 ± 0,015

-

Índice de Refração do Grupo

850nm

1.482

-

1300nm

1.477

-

Comprimento de onda de dispersão zero, λ0

-

1295-1340

[NM]

Inclusão de dispersão zero ， S0

1295nm≤λ0≤1310nm

≤0.105

[ps/(nm2 · km)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[ps/(nm2 · km)]

Perda de macrobending1

-

-

-

2 voltas a 15 mm raio

850nm

≤0.1

[dB]

1300nm

≤0,3

[dB]

2 voltas a 7,5 mm raio

850nm

≤0,2

[dB]

1300nm

≤0,5

[dB]

Características retroespalhadas

1300nm

Etapa （Média de medição bidirecional）

-

≤0.10

[dB]

Irregularidades sobre o comprimento da fibra e Descontinuidade do ponto

-

≤0.10

[dB]

Uniformidade da atenuação

-

≤0,08

[db/km]

Características ambientais

850nm & 1300nm

Ciclismo de temperatura

-60 ℃ a 85 ℃

≤0.10

[db/km]

Ciclismo de umidade de temperatura

-10 ℃ a 85 ℃, 4% a 98% RH

≤0.10

[db/km]

Imersão em água

23 ℃, 30 dias

≤0.10

[db/km]

Fogo seco

85 ℃ ， 30 dias

≤0.10

[db/km]

Calor úmido

85 ℃, 85% RH, 30 dias

≤0.10

[db/km]

Especificação mecânica

Teste de prova

-

≥9.0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Força de tira de revestimento

típico força média

1.5

[N]

pico vigor

≥1,3 ， ≤8,9

[N]

Corrosão de tensão dinâmica Paraeter de suscetibilidade （nd, típico)

-

20

-
