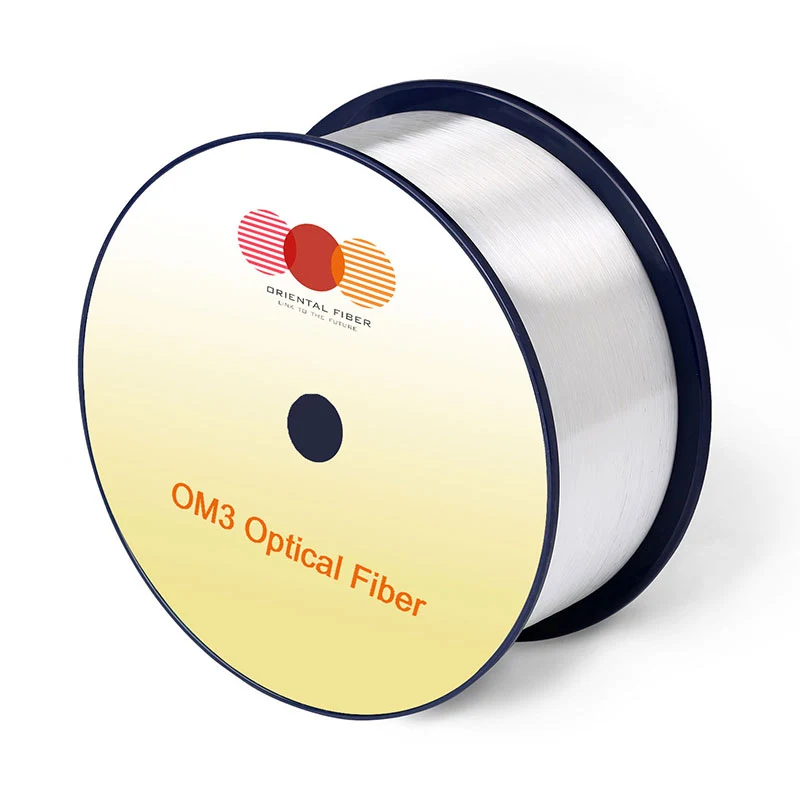

Fibra óptica de vários modos OM2+/OM3

Características

Condições

Especificado valores

Unidades

Geometria Características

Essencial Diâmetro

-

50 ± 2,5

[μm]

Essencial Não-circularidade

-

≤5.0

[%]

Revestimento Diâmetro

-

125,0 ± 1,0

[μm]

Revestimento Não-circularidade

-

≤0,6

[%]

Revestimento Diâmetro

-

245 ± 7

[μm]

Revestimento/revestimento Erro de concordância

-

≤10,0

[μm]

Revestimento Não-circularidade

-

≤6,0

[%]

Núcleo/revestimento Erro de concordância

-

≤1,0

[μm]

Entrega Comprimento

-

acima a 8.8

[km/rolo]

Óptico Características

Atenuação

850nm

≤2.4

[db/km]

1300nm

≤0,6

[db/km]

-

-

MaxBand® Om2+/om3/om4 dobra insensível

Over ficked Largura de banda modal

850nm

≥700/≥1500/≥3500

[MHZ · km]

1300nm

≥500/≥500/≥500

[MHZ · km]

Eficaz Largura de banda modal

850nm

≥950/≥2000/≥4700

[MHZ · km]

Aplicativo Distância de suporte em

-

-

-

40GBASE-SR4 / 100GBASE-SR101

850nm

-/140/170

[M]

10GBASE-SR

850nm

150/300/550

[M]

1000Base-SR

850nm

750/1000/1100

[M]

DMD Especificação

Compatível com e mais rigoroso que os requisitos do IEC60793-2-10

-

Numérico Abertura

-

0,200 ± 0,015

-

Grupo Índice de Refração

850nm

1.482

-

1300nm

1.477

-

Comprimento de onda de dispersão zero (λ0)

-

1295-1340

[NM]

Inclinação de dispersão zero (S0)

1295nm≤λ0≤1310nm

≤0.105

[ps/(nm2 · km)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[ps/(nm2 · km)]

Macrobending Perda2

-

-

-

2 Turns a 15 mm raio

850nm

≤0.1

[dB]

1300nm

≤0,3

[dB]

2 Turns a @ 7,5 mm raio

850nm

≤0,2

[dB]

1300nm

≤0,5

[dB]

Retrocesso Características

1300nm

Etapa （Média de medição bidirecional）

-

≤0.10

[dB]

Irregularidades Sobre o comprimento da fibra e descontinuidade de ponto

-

≤0.10

[dB]

Atenuação Uniformidade

-

≤0,08

[db/km]

Ambiental Características

850nm & 1300nm

Temperatura Ciclismo

-60 ℃ a 85 ℃

≤0.10

[db/km]

Temperatura por umidade Ciclismo

-10 ℃ a 85 ℃ ， 4% a 98% RH

≤0.10

[db/km]

Água Imersão

23 ℃, 30 dias

≤0.10

[db/km]

Seco Aquecer

85 ℃ ， 30 dias

≤0.10

[db/km]

Úmido Aquecer

85 ℃, 85% RH ， 30 dias

≤0.10

[db/km]

Mecânico Especificação

Prova Teste

-

≥9.0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Revestimento Força de tira

típico força média

1.5

[N]

pico vigor

≥1.3, ≤8,9

[N]

Parâmetro de suscetibilidade à corrosão de estresse dinâmico （nd, típico）

-

20

-
