Descrição do produto

1. Geral

1.1 Descrição

O equipamento é usado como ponto de terminação para o cabo de gota para se conectar à ONU interna do apartamento no sistema de rede de comunicação FTTX. O splicing de fibra pode ser feito nesta caixa e, enquanto isso, fornece proteção e gerenciamento sólidos para a construção de rede FTTX.

Tipo de produção	Classificação
GFS-1F	Painel de terminal de acesso a cabo de fibra óptica

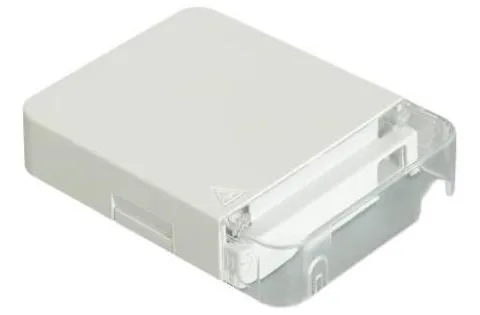

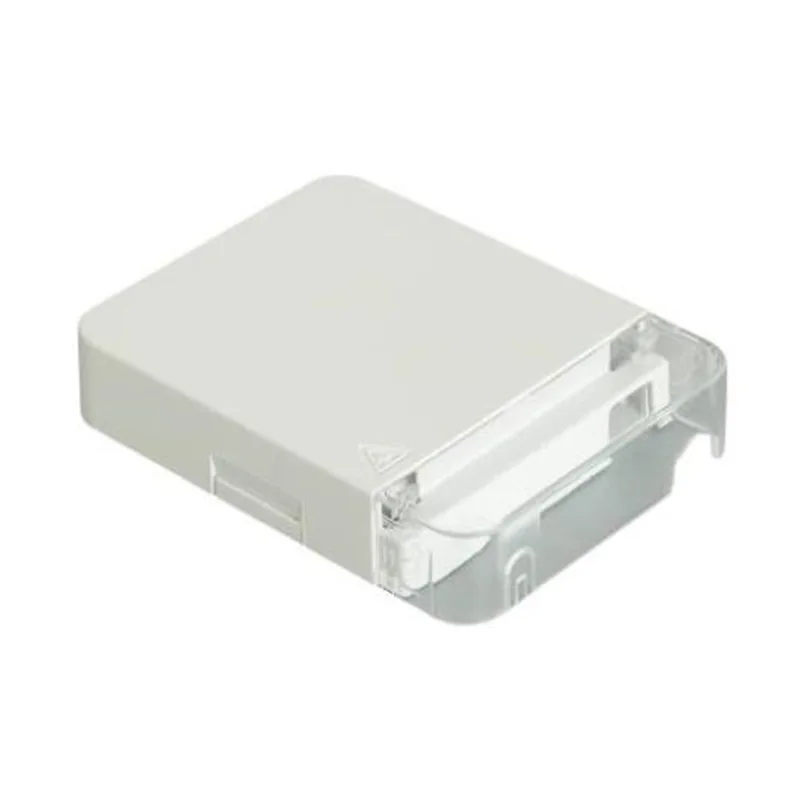

Aparência de GFS-1F

1.2 Os padrões estão em conformidade

A produção oferecida é projetada, fabricada e testada de acordo com os padrões da seguinte forma:

IEC61300-2	Dispositivos de interconexão de fibra óptica e componentes passivos - procedimentos básicos de teste e medição
IEC60068-2	Procedimentos básicos de teste ambiental para produtos elétricos e eletrônicos

1.3 Ambiente de aplicações

Item	Valor
Temperatura de operação	-40 ºC ～+60 ºC
Temperatura de instalação	-5 ºC ～+40 ºC
Temperatura de armazenamento	-45ºC ～+65 ºC

2. Características

1. Utilizado para a área de trabalho familiar, complete o acesso e a saída da fibra de núcleo único ou duplo, pode atender completamente aos requisitos de raio de flexão da fibra e proteger o acesso da fibra óptica para fornecer proteção de segurança ao núcleo.

2. Instalação fácil, operação e manutenção convenientes.

3. De acordo com os requisitos do cliente, podem ser impressos o logotipo.

4. Feito de material plástico de engenharia de alta qualidade ABS+PC com excelente intensidade.

5. Você pode instalar um adaptador SC.

3. Especificações

3.1 Especificações mecânicas

Item	Especificações	Observação
Dimensão externa (mm)	1158623
Cor	Branco
Número de portas de entrada	3
Diâmetro do cabo de fibra da porta de entrada (mm)	Φ2 ~ φ3, 2*3
Capacidade (Max)	2 núcleos
Nível de proteção IP	IP20
Inflamabilidade	Ul94-HB	Pode ser personalizado de acordo com as necessidades.

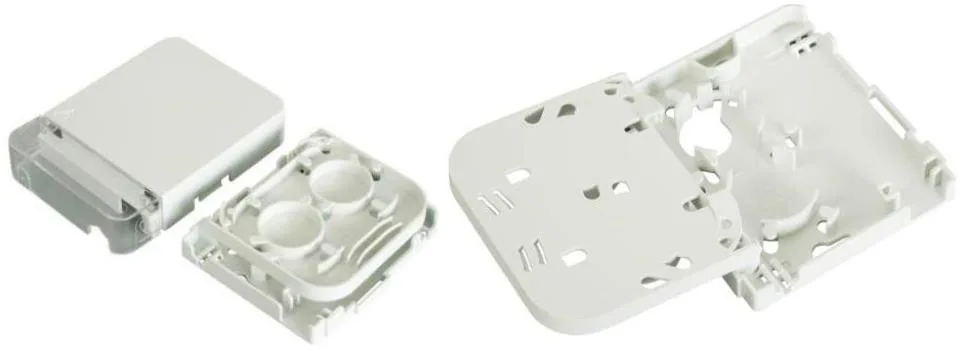

Fiber Optic Cable Access Terminal Panel GFS-1F

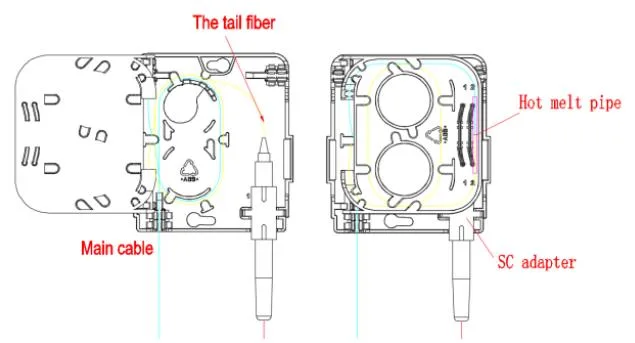

Mapa de roteamento GFS-1F

3.2 Especificações ópticas

Item	Método de teste	Especificação
Perda de inserção (dB)	IEC61300-3-4-METHOD b	MEAVILHO 0.1DB, MAXIMUMÓLO0.3dB
Perda de retorno (dB)	IEC61300-3-6-method 1	APC≥60DB, UPC≥50dB
Conexão aleatória	IEC61300-3-4	MEAVILHO 0.15dB, Máximo ≤0.3dB
Repetibilidade	IEC 61300-2-2 500 ciclos	Durante o teste, a diferença entre a medição inicial e cada uma das medições após um ciclo deve ser inferior a 0,20 dB e deve ser limpa de outra forma, com um limite de 25 limpezas

3.3. Instalação montada na parede

Faça 2 orifícios na parede De acordo com a dimensão na Tabela 2, coloque o plugue de expansão φ6*30, coloque a caixa para combinar os orifícios e use parafusos para prender.

Fiber Optic Cable Access Terminal Panel GFS-1F

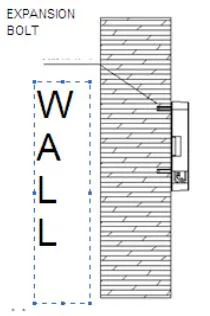

Pic.5 Instalação montada na parede

4. Configuração

4.1 Seção de acessórios

Nome da peça	Unidade	Quantidade	Observação
Parafusos e plugues de borracha	definir	2	M425 Philips Head parafuso, φ630 plugue de borracha
Manga protetora de encolhimento de calor	PCs	1	L = 45mm

5.Package

Carton de papelão duplo padrão, 520*360*390mm, 200 em Carton, cerca de 19,5 kg.
