Este cabo de queda de fibra óptica redonda pré-terminado é um modo único óptico G657 com um conector SC/APC reforçado em uma extremidade e a outra extremidade está aberta, a férola do conector é de zircônio. Construção do cabo: G657A1/G657A2 Cabo externo de 5 mm.
Um conector lateral: conector SC/APC reforçado por IEC 61754-4
B CONECTOR LATERAL: Abrir
Cabo: 5mm, HDPE, preto/cinza

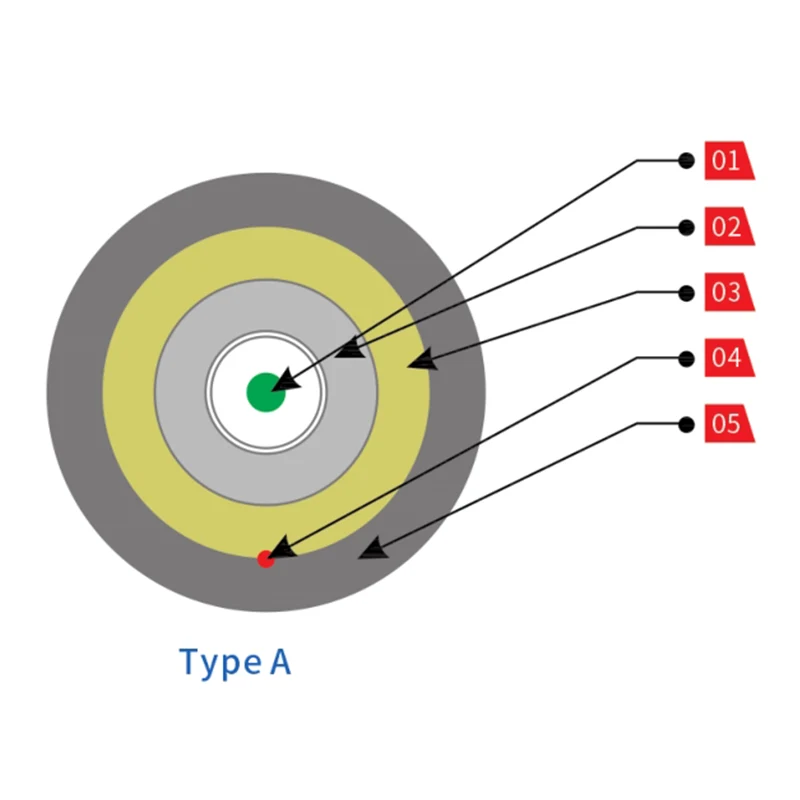

Buffer de 900μm
Tubo PBT
Fibra de vidro de bloqueio de água e buffers de fibra de fios aramid
Ripcord
Jaqueta lszh
Tipo A.
Buffer de 900μm
Bainha interna
Fibra de vidro de bloqueio de água e buffers de fibra de fios aramid
Membro da força
Ripcord
Bainha externa
Linha de cores azul
Tipo B.
Detalhes do conector
Modelo: Tipo E.
Cor: preto
Material: PC+Abs
Conector: SC/APC
Cabo aplicável: cabo de gota de 5 mm
Design modular, fácil de expandir
Pode funcionar e ser instalado fora
Grau de proteção: IP68
RL: ≥55dB
|
Parâmetro |
Valor |
|
Tipo de conector |
E tipo |
|
Perda de inserção do conector (dB) |
IL: ≤0.3db Máx. 0,3dB + 0,4dB/km * L (km) a 1310nm Máx. 0,3dB + 0,35dB/km * L (km) a 1550nm De acordo com a IEC 61300-3-4 Método B |
|
Perda de retorno do conector (dB) |
RL: ≥55dB Min. 60dB @ 1310 e 1550nm De acordo com a IEC 61300-3-6 |
|
Comprimento do cabo (M) |
50, 100, 150, 200, 250, etc |
|
Grau de proteção |
IP 68 |
Perda de inserção: máx. 0,3dB + 0,35dB/km * L (km) a 1310nm
Máx. 0,3dB + 0,21dB/km * L (km) a 1550nm
De acordo com a IEC 61300-3-4 Método B
Perda de retorno: min. 60 dB @ 1310 e 1550nm
De acordo com a IEC 61300-3-6
|
Item |
Método de teste |
Exigência |
|
Resistência à tracção |
IEC 60794-1-E1 (1000N/1H) |
Alongamento de fibra ≤0,40% Alongamento residual ≤ 0,05% Mudança de atenuação ≤ 0,1 dB a 1550nm |
|
Achatando |
IEC 60794-1-E3 (1000 N/100mm em 15 minutos) |
Mudança de atenuação ≤ 0,1 dB a 1550nm |
|
Impacto |
IEC 60794-1-2-E4 (5n.m Impact e D = 300mm) |
Mudança de atenuação ≤ 0,1 dB a 1550nm |
|
Torção |
IEC 60794-1-2-E7 (Carga de 25n e 10 ciclos) |
Mudança de atenuação ≤ 0,1 dB a 1550nm |
|
Curvatura |
IEC 60794-1-2-E6 (D = carga de 100 mm e 55n, 25 ciclos) |
Mudança de atenuação ≤ 0,1 dB a 1550nm |
|
Faixa de temperatura |
IEC 60794-1-2-F1 (-15 ° C ~ + 65 ° C) |
Mudança de atenuação ≤ 0,2 dB a 1550nm |
|
Penetração de água |
IEC 60794-1-2-F5A (3m de comprimento, 1m de altura, 24 horas) |
Vazamento de água final |
|
Encolhimento da bainha |
EIA-RS-455-86 (85 ° C, 4 horas) EIA-RS-455-86 (85 ° C, 4 horas) |
≤ 5,0% |
|
RoHs (2011/65/EU) |
Conforme |
|
