Caixa de distribuição de cabo de fibra óptica pré-conectiva GFS-8SX

1. Geral

1.1 Descrição

Caixa de distribuição óptica pré-conectada como o equipamento de nó de distribuição de rede FTTX mais avançado, fornece conexão rápida e confiável, boa proteção e gerenciamento para a rede FTTX.

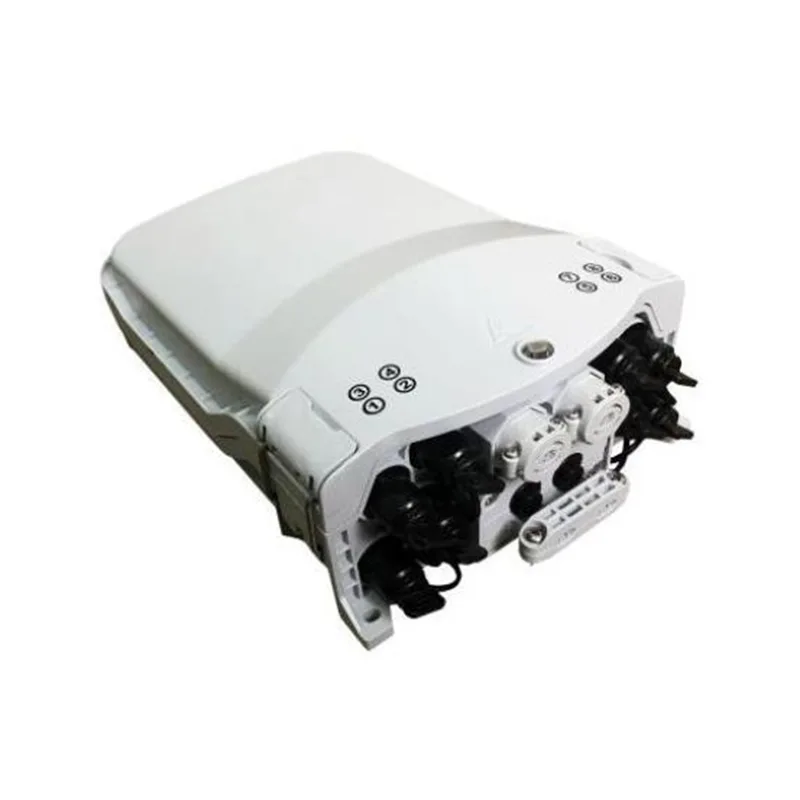

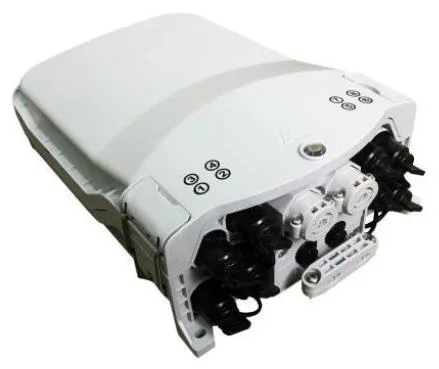

Aparência de GFS-8SX

1.2 Os padrões estão em conformidade

A produção oferecida é projetada, fabricada e testada de acordo com os padrões da seguinte forma:

1.3 Ambiente de aplicações

2. Características

1. Projeto de estrutura avançada, operação fácil e roteamento razoável.

2. Material: PC+ABS.

3. Prova de umidade, impermeável, à prova de poeira, antienvelhecimento.

4. Nível de proteção até IP65.

5. 1 entrada oval de cabo óptico, 2 entradas de cabo óptico de ramificação e 8 adaptadores pré-conectados.

6. Vários tipos de bandejas de emenda estão disponíveis.

7. Método de instalação: montado no poste, montado na antena, montado na parede.

8. Ele pode ser equipado com uma bandeja de armazenamento de cabos para atender ao armazenamento de um cabo redondo de 50 metros de 5 mm.

3. Especificações

3.1 Especificações mecânicas

4. Configuração

Principais parâmetros ópticos

Os parâmetros ópticos mostrados na tabela acima são valores padrão e podem ser personalizados de acordo com os requisitos.

5. Imagem do produto

5.1 Cabo do produto Hays:

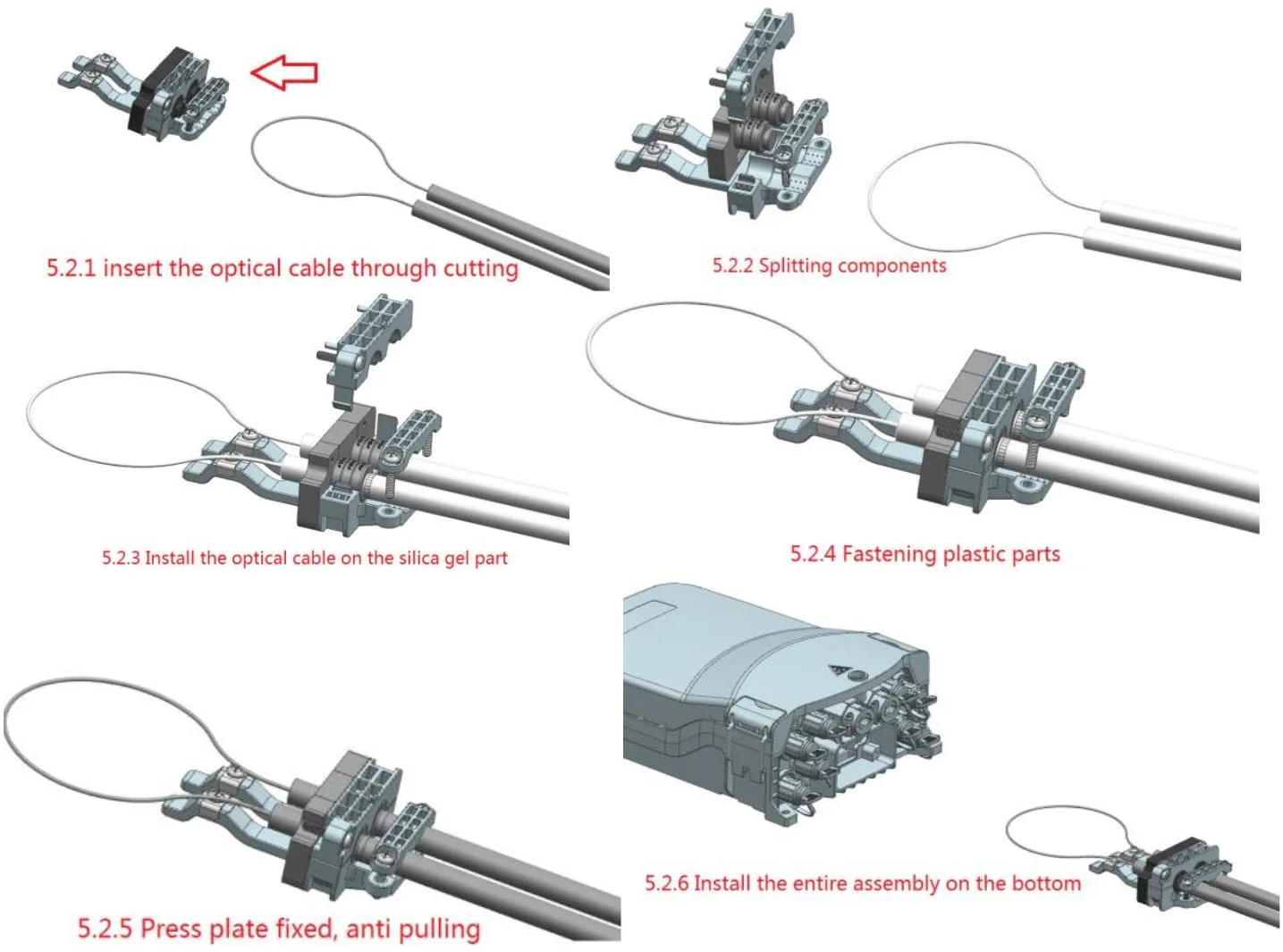

5.2 Configuração

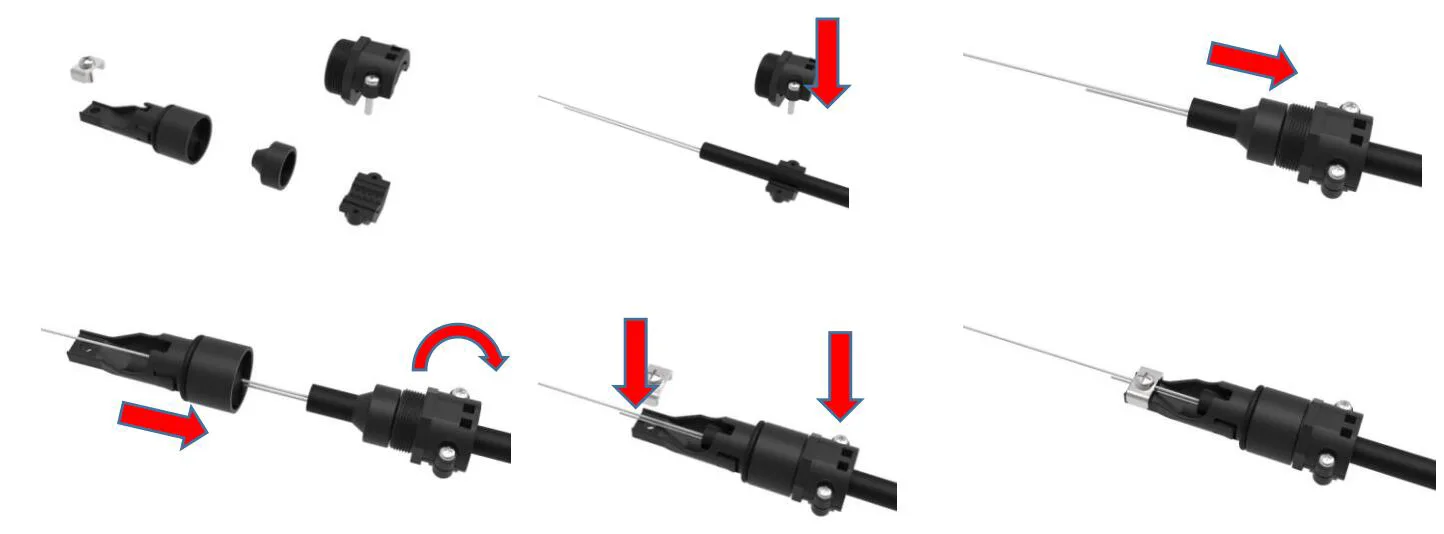

Instalação rápida, fixação e vedação do cabo óptico reto com o plugue rápido.

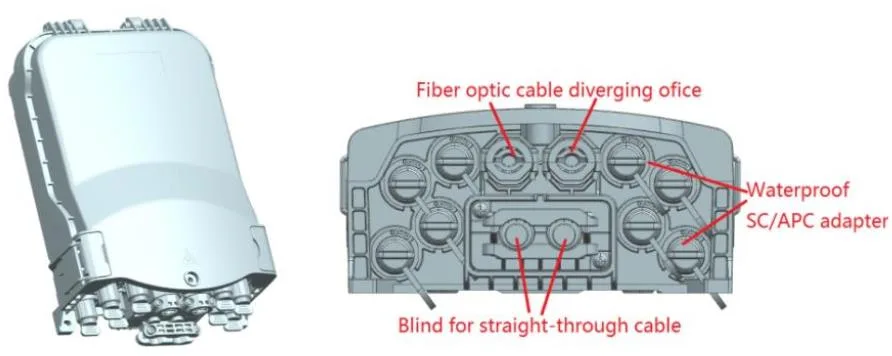

5.3 Bifurcação de cabo de fibra óptica

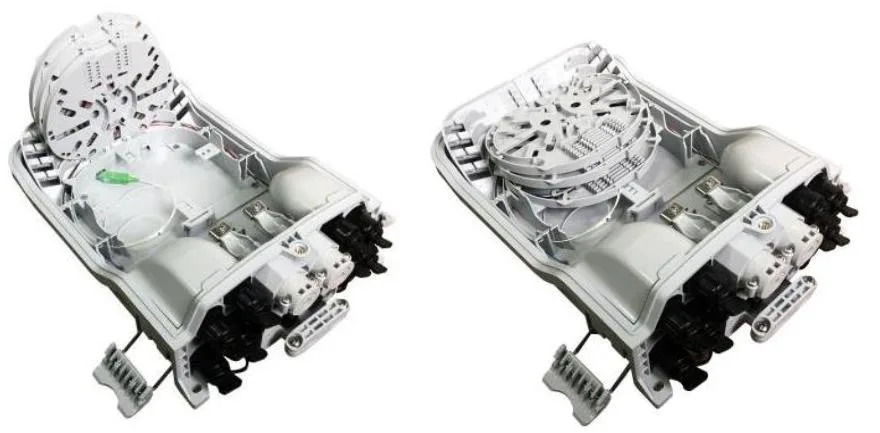

5.4 Cabo do produto Maneiras

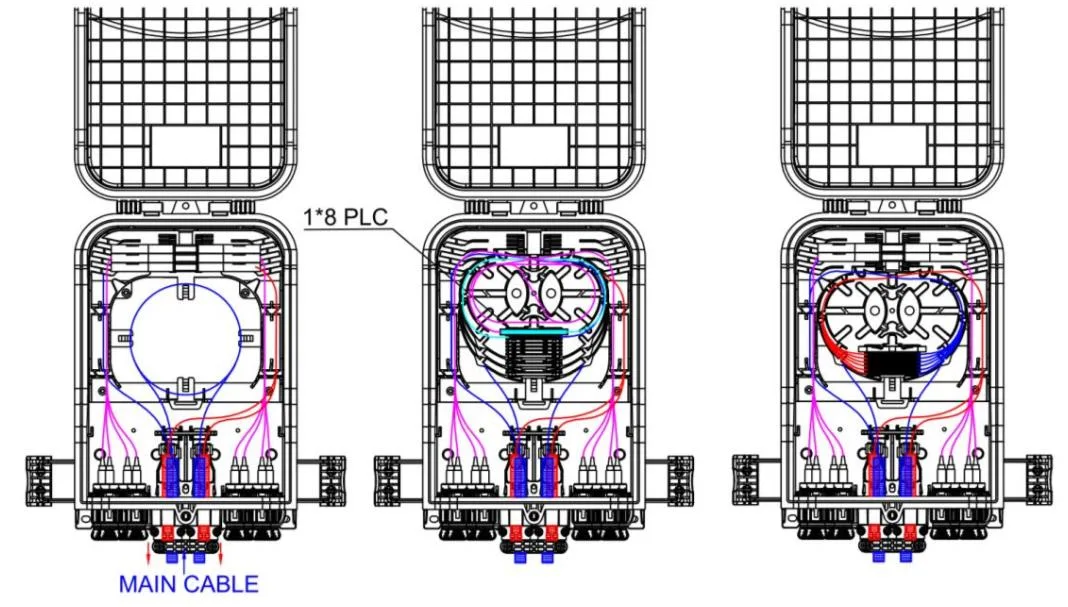

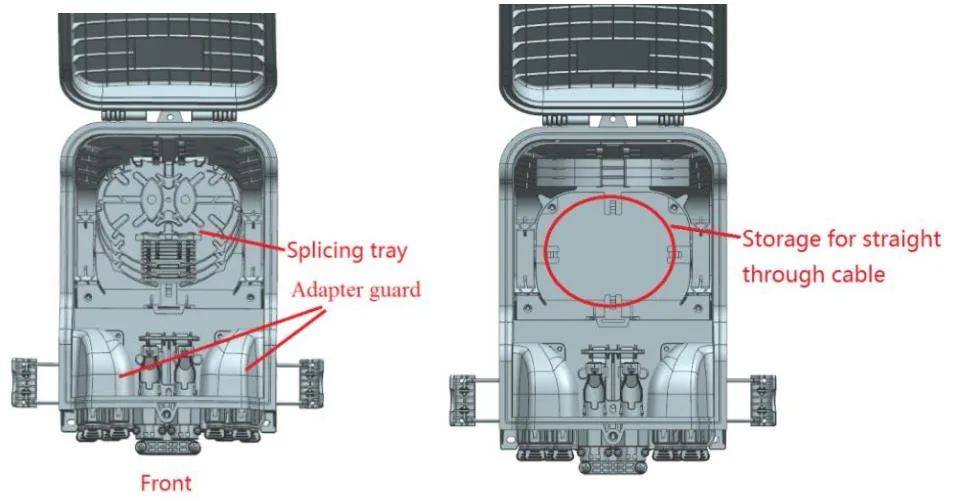

Diagrama de roteamento GFS-8SX

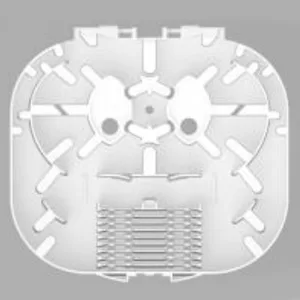

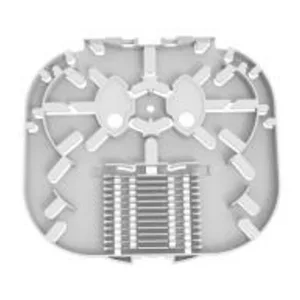

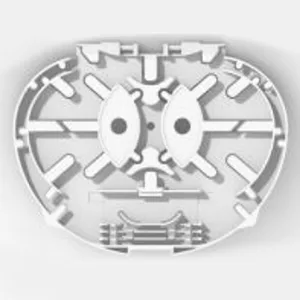

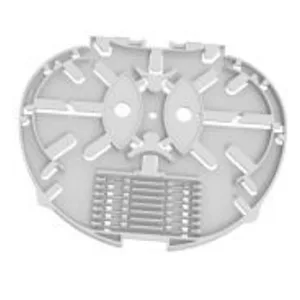

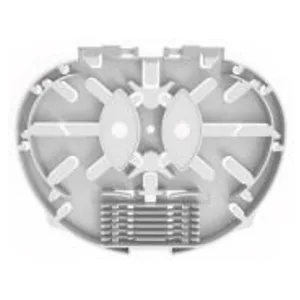

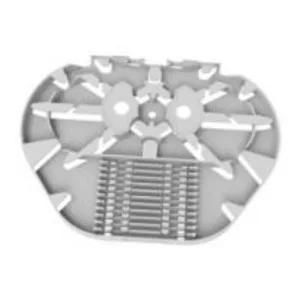

5.5 bandeja de emenda

Item	Bandeja de emenda a	Bandeja de emenda b	Bandeja de divisor a-1
Dimensões (h* W*d, mm)	134*104*8	134*104*4	134*104*8
Peso líquido (kg)	0.021	0.015	0.021
Foto
Cor	RAL7035	RAL7035	RAL7035
Material	PC+ABS	PC+ABS	PC+ABS
Capacidade de emenda de uma bandeja (núcleos)	12 (2 camadas de manga protetora encolhida pelo calor)	8 (1 camada de manga protetora encolhida pelo calor)	6 (2 camadas de manga protetora encolhida pelo calor)
Capacidade de divisor de uma bandeja (PCs)	1 (plc 1x2, 1x4, 1x8, fibra de 0,9 mm, 60x7x4mm)	/	1 (plc 1x16, fibra de 0,9 mm, 60x12x4mm)
Máximo (PCs)	4	8	4
Padrão (PCS)	1	/	/

Observação:

1. As bandejas acima podem ser misturadas de acordo com os requisitos.

2. Regras de configuração: 1a = 2b = 2c = 1d = 1e

3.Os tipos de discos de fibra estão aumentando continuamente

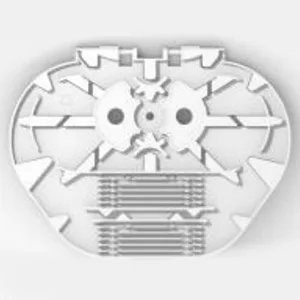

Item	Bandeja de emenda c	Bandeja de emenda d	Bandeja de emenda e	Bandeja de emenda E-1
Dimensões (h* W*d, mm)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
Peso líquido (kg)	0.018	0.024	0.033	0.033
Foto
Cor	RAL7035	RAL7035	RAL7035	RAL7035
Material	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Capacidade de emenda de uma bandeja (núcleos)	12 (1 camada de manga protetora encolhida pelo calor)	24 (2 camadas de manga de proteção encolhida pelo calor)	24 (2 camadas de manga de proteção encolhida pelo calor)	18 (2 camadas de manga de proteção encolhida pelo calor)
Capacidade de divisor de uma bandeja (PCs)	/	/	1 (plc 1x2, 1x4, 1x8, fibra de 0,9 mm, 60x7x4mm)	1 (plc 1x16, fibra de 0,9 mm, 60x12x4mm)
Máximo (PCs)	8	4	4	4
Padrão (PCS)	2	/	/	/

Observação:

1. As bandejas acima podem ser misturadas de acordo com os requisitos.

3. Regras de configuração: 1a = 2b = 2c = 1d = 1e

3.Os tipos de discos de fibra estão aumentando continuamente

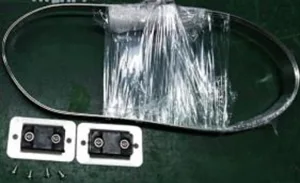

5.6 Acessórios

Não.	Nome da peça	Imagem de referência	Unidade	Quantidade	Observação
1	Usuários são manuais	/	PCs	1	EM
2	Relatório de teste de divisor	/	PCs	1	EM

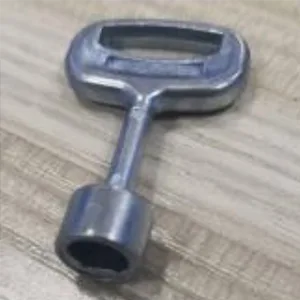

3	Chave		PCs	1	"D" do tipo

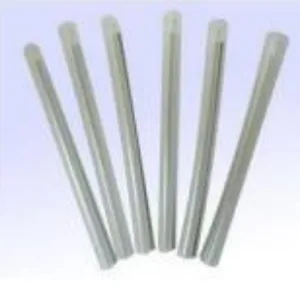

4	Manga de proteção isolável térmica		PCs	8	L = 45mm

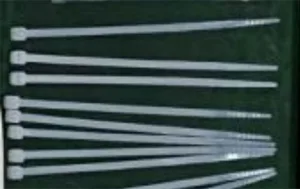

5	Gravata do cabo de nylon		PCs	10	3x100mm

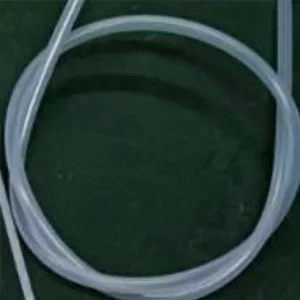

6	Tubo de proteção de fibra nua		PCs	1	OD4mm x 50cm

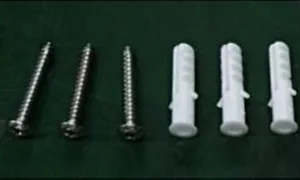

7	Kit montado na parede		definir	1	Opcional como solicitação do cliente. (Plugue de plástico expandido φ7.5x40mm, parafusos de auto-rebitulação de phillips m5x40mm.)

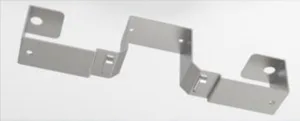

8	Kit montado no poste		definir	10	Opcional como solicitação do cliente

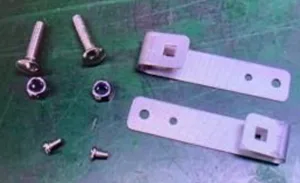

9	Kit montado na antena		definir	10	Opcional como solicitação do cliente
10	Bandeja de armazenamento de cabo de soltar		definir	10	Opcional como solicitação do cliente

6. Características ambientais

Este produto está em conformidade com a Diretiva de Proteção Ambiental do ROHS e o conteúdo de chumbo, cádmio, mercúrio, cromo hexavalente, bifenil polibromado (PBB) e éter polibromado (PBDE) (PBDE) não excede o limite.

7. Instalação

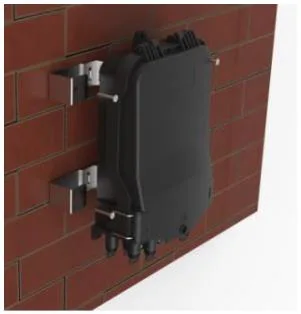

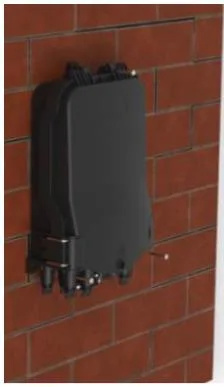

7.1. Instalação montada na parede

Faça 3 orifícios na parede De acordo com a dimensão na Tabela 2, coloque o plugue de expansão φ7.5*40, coloque a caixa para combinar os orifícios e use parafusos para prender.

Instalação montada na parede

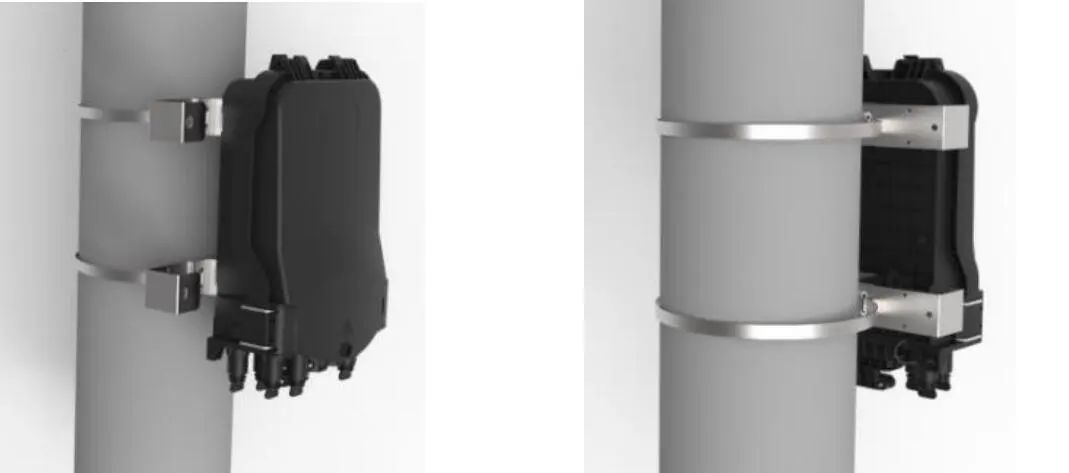

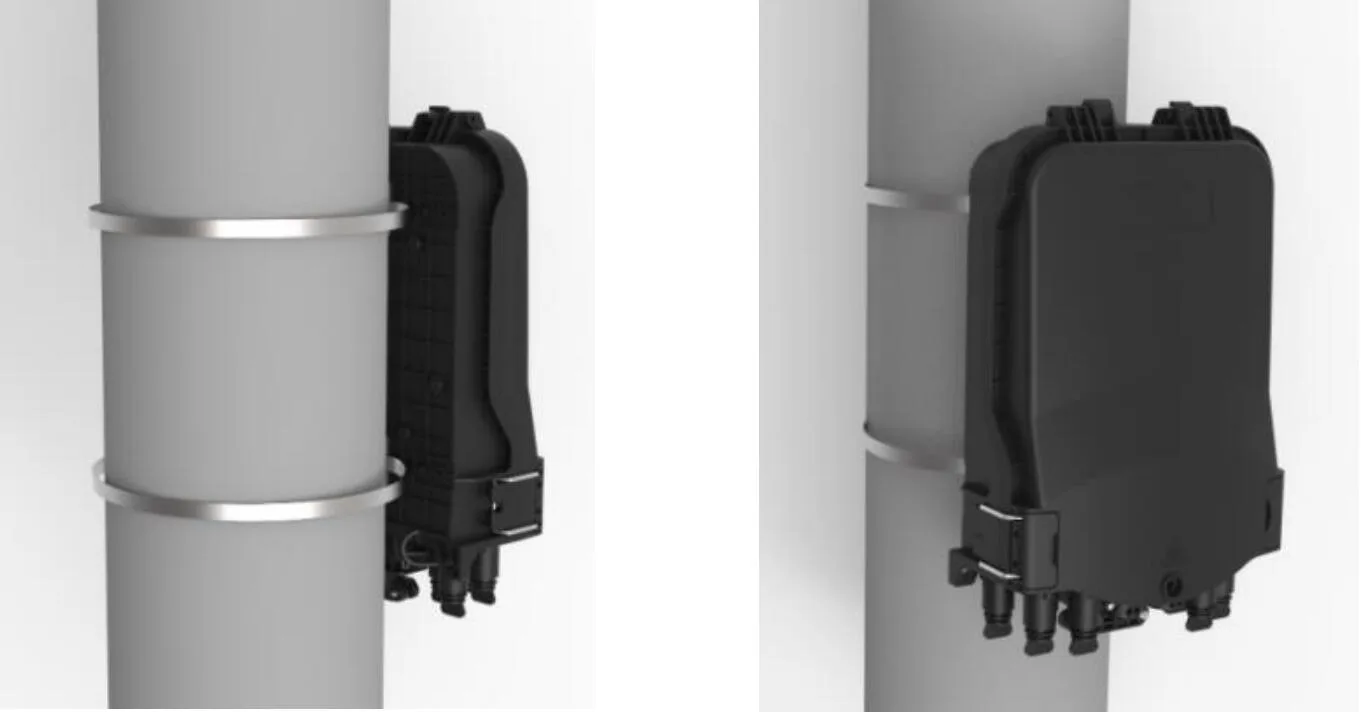

7.2. Instalação montada no poste

Passe o anel de argola através do slot da placa traseira e conserte -o no poste de telecomunicações

Instalação montada no poste

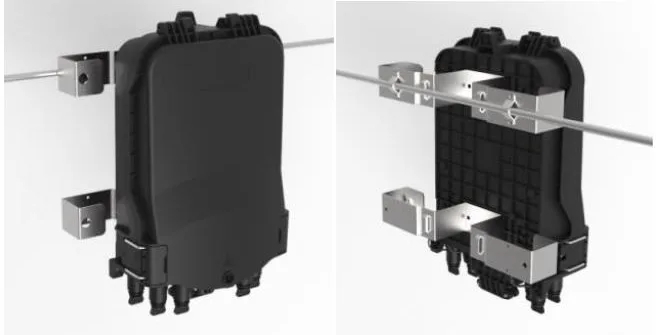

7.3 A estrutura aérea

Amarre os dois instalados no chassi da sobrecarga pendurada no fio e depois aparafusado, impeça que a caixa caia.

A estrutura aérea

7.4 Instalação montada na parede (com bandeja de armazenamento de cabo de gota)

Faça 4 orifícios na parede De acordo com a dimensão do orifício de montagem da bandeja de armazenamento de cabo de gota, coloque o plugue de expansão φ 7,5 * 40, coloque a caixa para combinar com os orifícios e prenda com os parafusos.

Instalação montada na parede (com bandeja de armazenamento de cabo de gota)

7.5 Instalação montada no poste (com bandeja de armazenamento de cabo de gota)

Passe a correia de aço inoxidável através do slot da bandeja de armazenamento de cabos de gota e conserte -a no poste com fivela.

Instalação montada em poste (com bandeja de armazenamento de cabo de gota)

7.6 Instalação montada na antena (com bandeja de armazenamento de cabo de gota)

Use a pequena placa de metal para consertar a caixa de distribuição no mensageiro.

Instalação montada na antena (com bandeja de armazenamento de cabo de gota)

8. Operação do conector

8.1 Adaptador pré -conectado - A （E）

⚫ Gire a parte da seta do conector da fibra no sentido anti -horário e retire a tampa da poeira.

⚫ A parte da seta do conector da fibra está acima, insira o conector da fibra no soquete e depois gire a seta parte no sentido horário.

8.2 Adaptador pré -conectado - B （XL）

⚫ Insira o conector da fibra óptica SC Plugue através das peças soltas por sua vez e, em seguida, conecte -o ao adaptador;

⚫ Instale a bainha do adaptador pré -conectada XL no adaptador com a chave de plástico;

⚫ Insira o plugue da mola de encaixe na bainha;

⚫ O grampo de cabo deve ser instalado e a linha deve estar próxima do plugue;

⚫ Esfreie a tampa do assento do grampo do cabo de couro na bainha no sentido horário

8.3 Adaptador pré -conectado - C

⚫ Empurre o anel deslizante no plugue pré -formado da fibra óptica na direção da seta para remover a tampa da poeira; Pressione o botão para tirar a tampa do pó no adaptador na direção da seta.

⚫ Alinhe o corpo do plugue pré -formado com a fivela do adaptador até que ele seja preso. Conecte as duas tampas de poeira da mesma maneira.

⚫ O plugue pré -fabricado instalado empurra o anel deslizante para liberar a fivela e puxar o corpo principal para trás para separá -lo.

8.4 Adaptador pré -conectado - D

⚫ Gire o plugue pré -conectado anti -horário no sentido horário e abra a tampa do plugue e a poeira pré -conectada na direção da seta.

⚫ Conecte o plugue pré -conectado D e o adaptador pré -conectado d na direção da seta e gire o plugue no sentido horário para corrigi -lo.

8.5 Adaptador pré -conectado - e (a)

⚫ Gire o plugue pré -conectado anti -horário no sentido horário e abra o plugue pré -conectado e a capa de poeira na direção da seta

⚫ Conecte o plugue pré -conectado E e o adaptador pré -conectado e na direção da seta e gire o plugue no sentido horário para corrigi -lo.

8.6 Adaptador pré -conectado -F

⚫ Insira o conector da fibra óptica SC Plugue através das peças soltas por sua vez e, em seguida, conecte -o ao adaptador;

⚫ Instale a bainha do adaptador pré -conectada XL no adaptador com a chave de plástico;

⚫ Insira o plugue da mola de encaixe na bainha;

⚫ O grampo de cabo deve ser instalado e a linha deve estar próxima do plugue;

⚫ Esfreie a tampa do assento do grampo do cabo de couro na bainha no sentido horário.

8.7 Adaptador pré -conectado - G

9. Pacote
