Caixa de distribuição de cabo de fibra óptica pré-conectada GFS-8BY & -1

1. Geral

1.1 Descrição

Caixa de distribuição óptica pré-conectada como o equipamento de nó de distribuição de rede FTTX mais avançado, fornece conexão rápida e confiável, boa proteção e gerenciamento para a rede FTTX.

1.2 Os padrões estão em conformidade

A produção oferecida é projetada, fabricada e testada de acordo com os padrões da seguinte forma:

1.3 Ambiente de aplicações

2. Características

1. A concha inferior e a tampa superior são soldadas por soldagem de placa quente, que não é destacável.

2. Material: pp.

3. Prova de umidade, impermeável, à prova de poeira, antienvelhecimento.

4. Nível de proteção até IP68.

5. O interior está equipado com divisor 1x2 FBT+ 1x8 PLC Splitter ou 1x8 PLC Splitter.

6. Método de instalação: montado em poste, montado na aeronave, montado na parede.

7. Pode ser equipado com uma bandeja de armazenamento de cabos para atender ao armazenamento de um cabo redondo de 30 metros de 5 mm.

3. Especificações

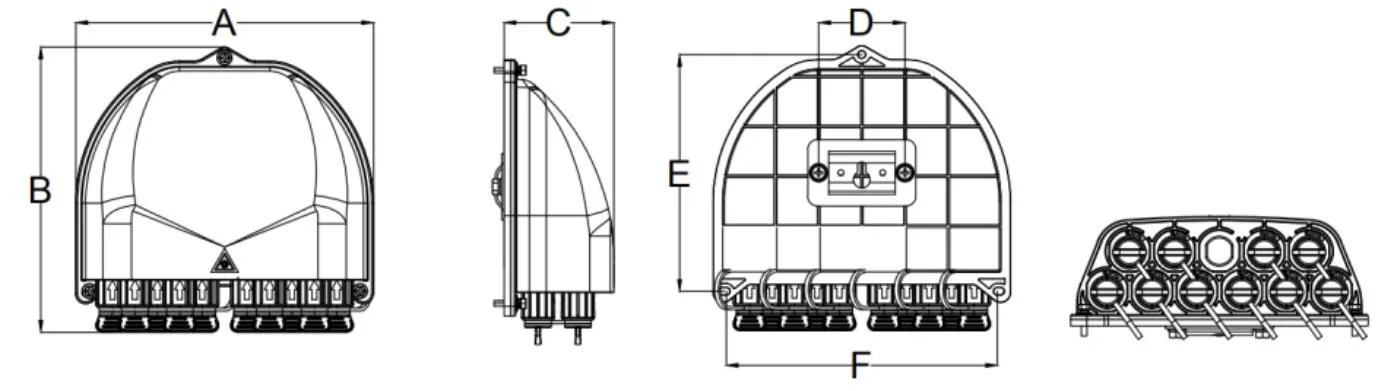

3.1 Especificações mecânicas

4. Configuração

Principais parâmetros ópticos

Os parâmetros ópticos mostrados na tabela acima são valores padrão e podem ser personalizados de acordo com os requisitos.

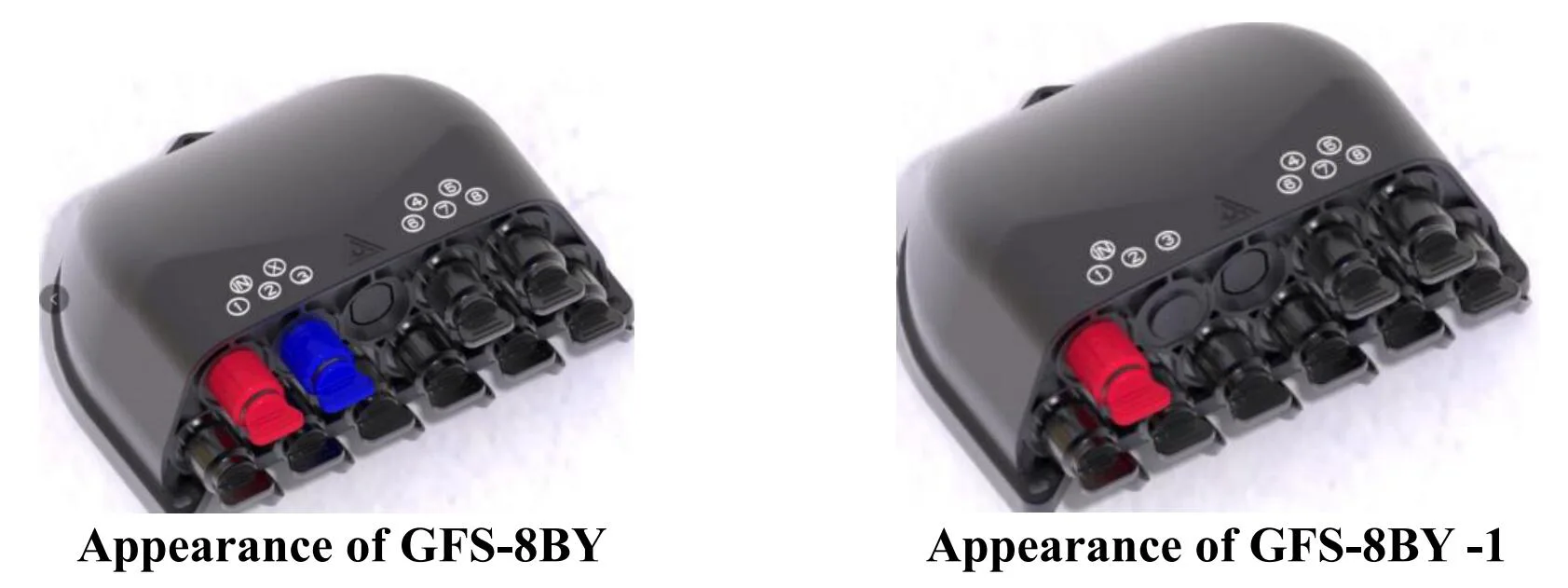

5. Imagem do produto

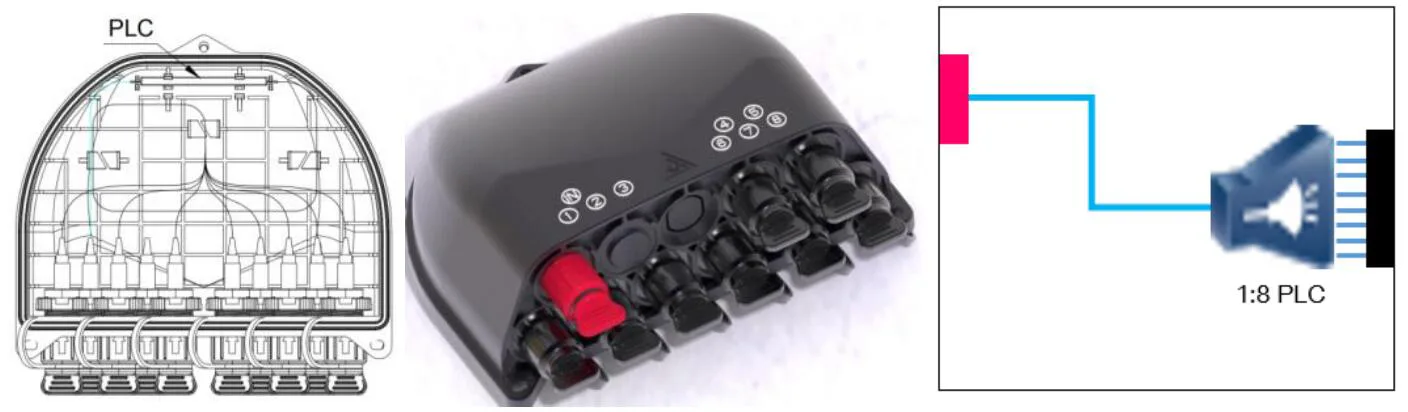

5.1 Cabo do produto Hays:

PLC no topo, FBT na parte inferior

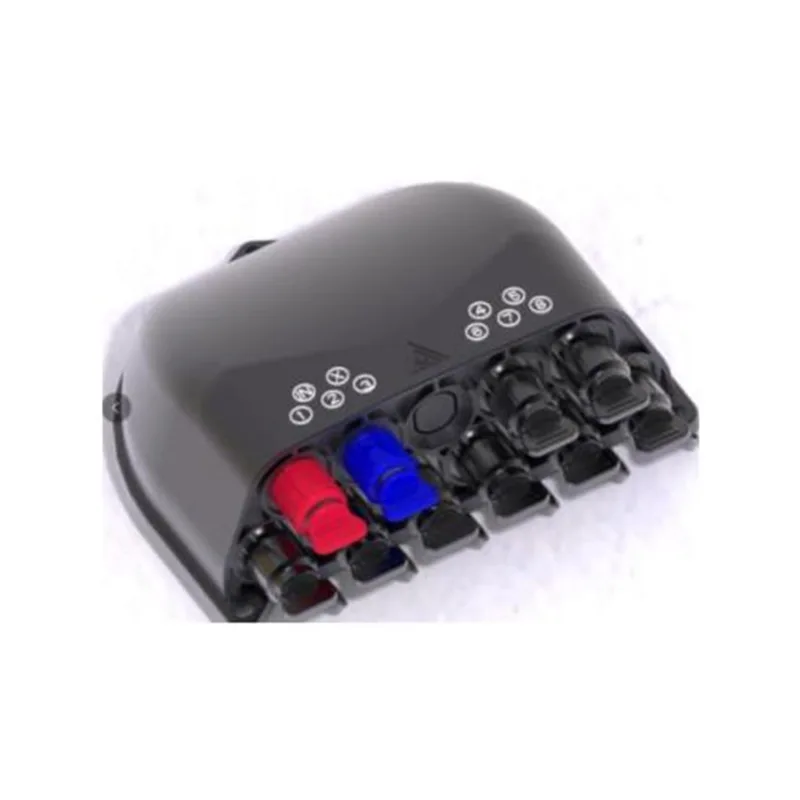

GFS-8BY (1 * 2 FBT + 1 * 8 PLC SPlitter Cable Ways)

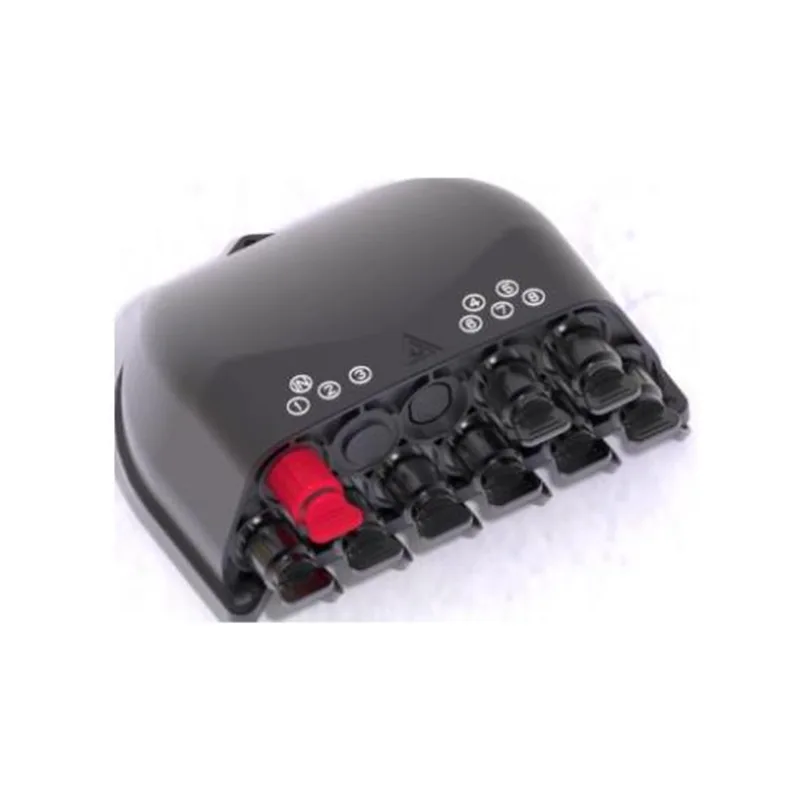

GFS-8BY-1 (1 * 8 Plc Splitter Cable Ways)

5.2 Configuração

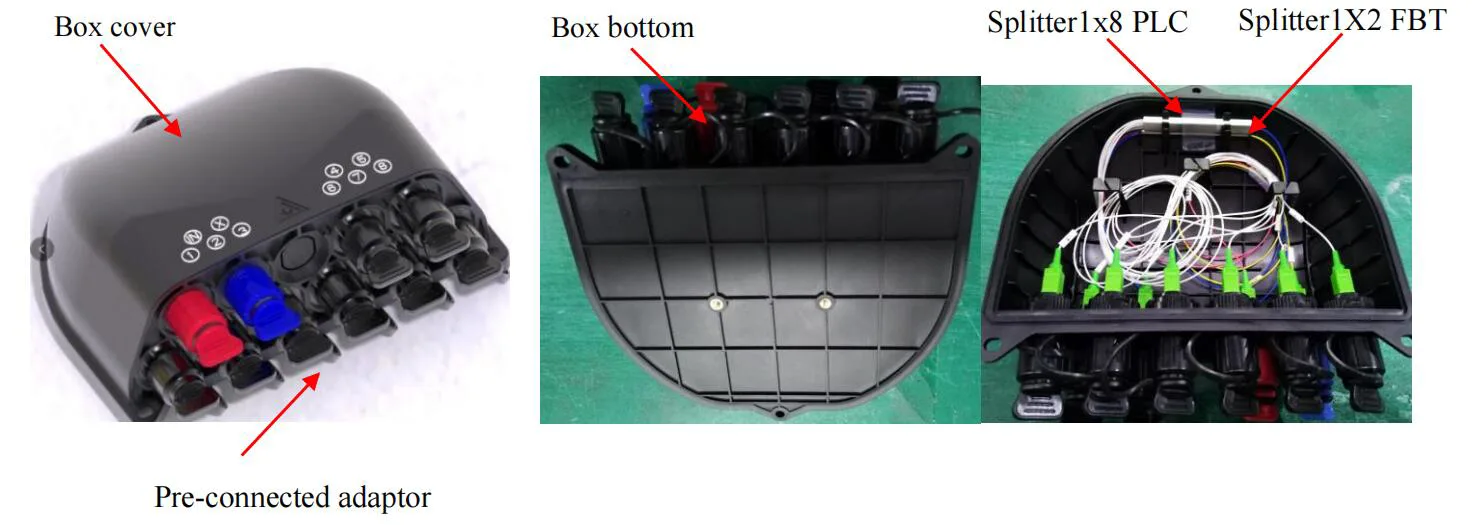

5.2.1 Peças principais

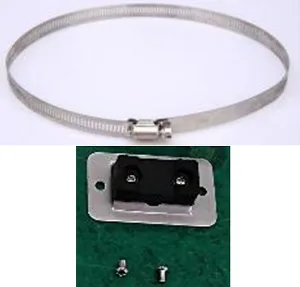

5.2.2 Acessórios

Não.	Nome da peça	Imagem de referência	Unidade	Quantidade	Observação
1	Usuários são manuais	/	PCs	1	EM
2	Relatório de teste de divisor	/	PCs	1	EM

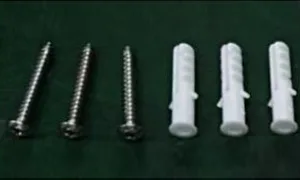

3	Kit montado na parede		definir	1	Opcional como cliente solicitar

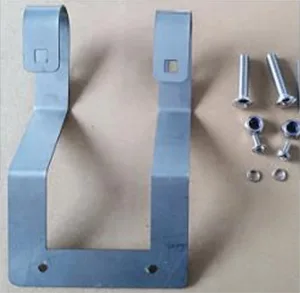

4	Kit montado no poste		definir	1	Opcional como cliente solicitar
5	Kit montado na antena		definir	1	Opcional como cliente solicitar

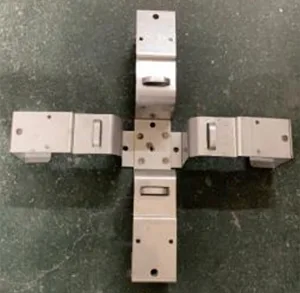

6	Soltar o cabo bandeja de armazenamento		definir	1	Opcional como cliente solicitar
7	Soltar o cabo bandeja de armazenamento		definir	1	Opcional como cliente solicitar

6. Características ambientais

Este produto está em conformidade com a Diretiva de Proteção Ambiental do ROHS e o conteúdo de chumbo, cádmio, mercúrio, cromo hexavalente, bifenil polibromado (PBB) (PBB) e éter polibromado do difenil (PBDE) não excede o limite.

7. Instalação

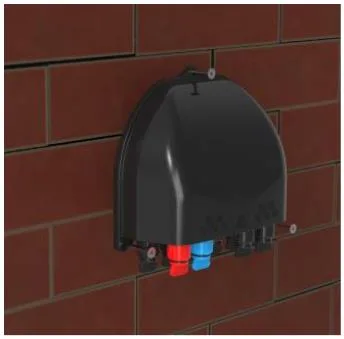

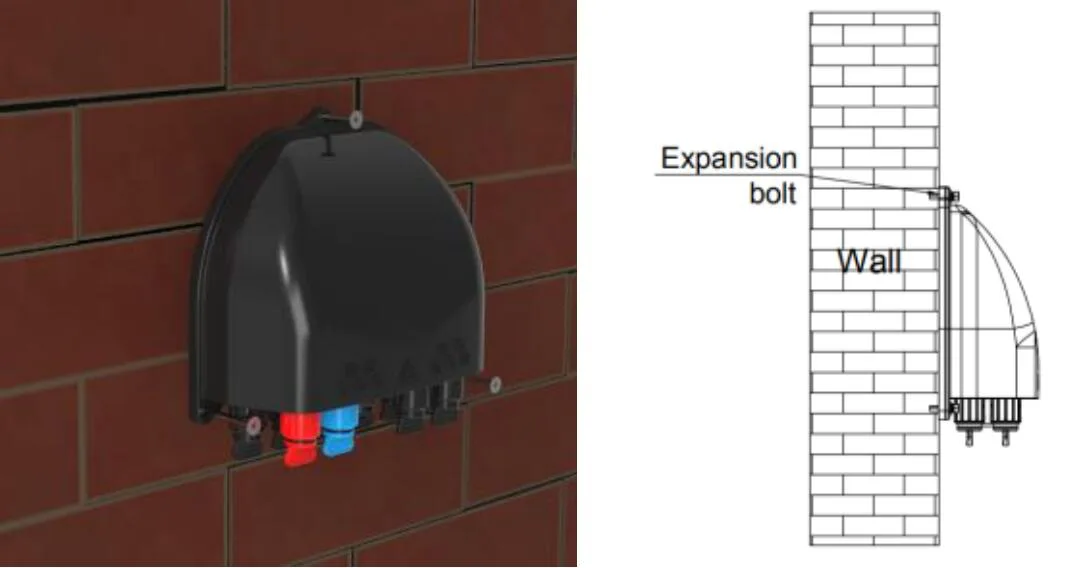

7.1. Instalação montada na parede

Faça 3 orifícios na parede De acordo com a dimensão, coloque o plugue de expansão φ7.5*40, coloque a caixa para combinar os orifícios e use parafusos para prender.

Instalação montada na parede

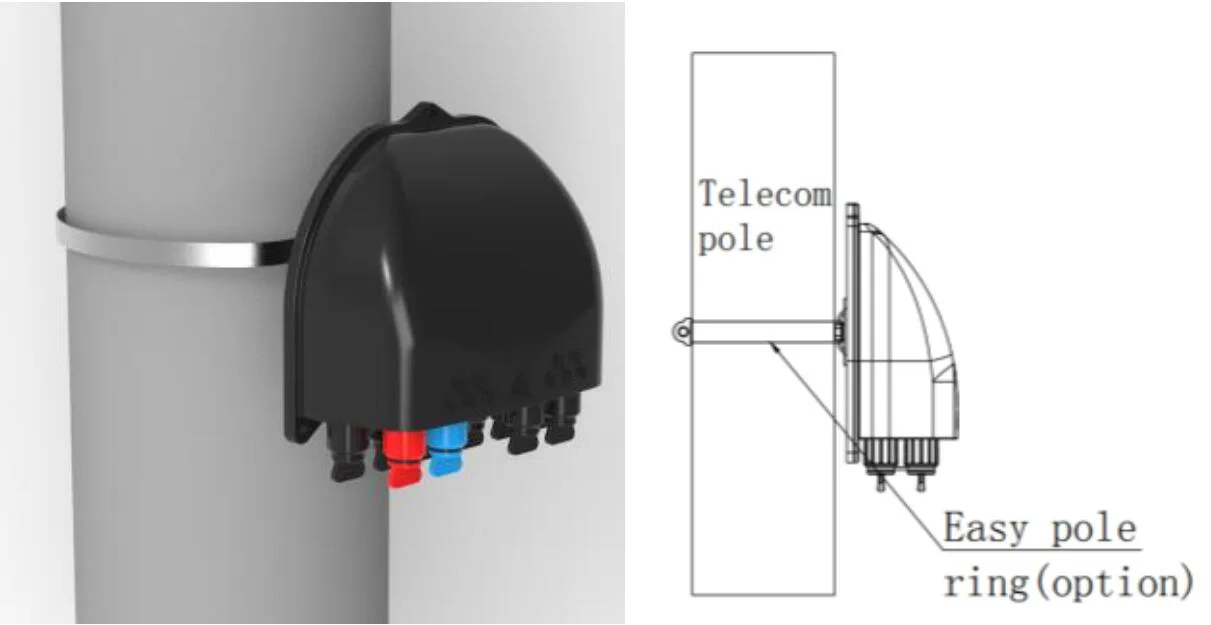

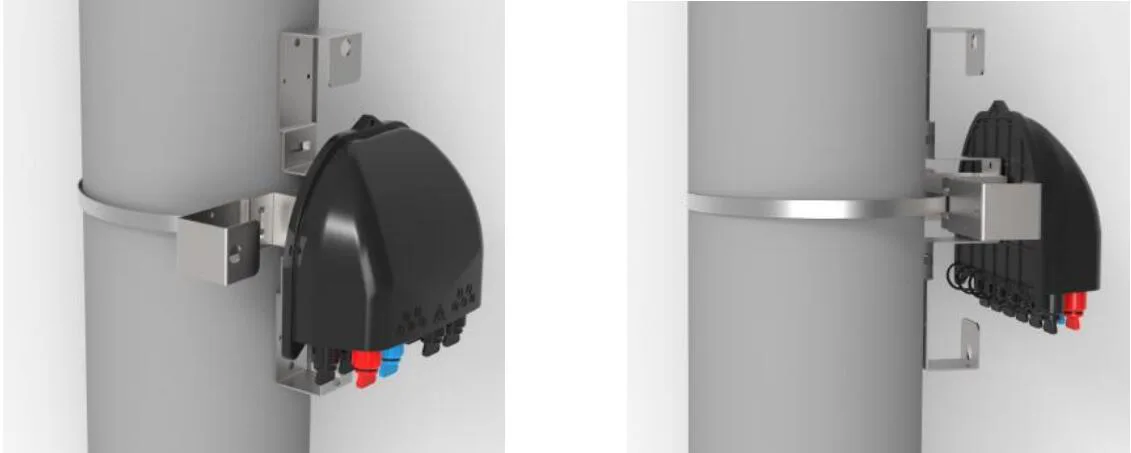

7.2. Instalação montada no poste

Passe o anel de argola através do slot da placa traseira e conserte -o no poste de telecomunicações

Instalação montada no poste

7.3. Instalação montada na parede (com bandeja de armazenamento de cabo de gota)

Faça 4 orifícios na parede de acordo com a dimensão do orifício de montagem da bandeja de armazenamento de cabo de gota, coloque o plugue de expansão φ 8 * 40, coloque a caixa para combinar com os orifícios e apertar -se com os parafusos.

Instalação montada na parede (com bandeja de armazenamento de cabo de gota

7.4. Instalação montada em poste (com bandeja de armazenamento de cabo de gota)

Passe a correia de aço inoxidável através do slot da bandeja de armazenamento de cabos de gota e conserte -a no poste com fivela.

Instalação montada em poste (com bandeja de armazenamento de cabo de gota)

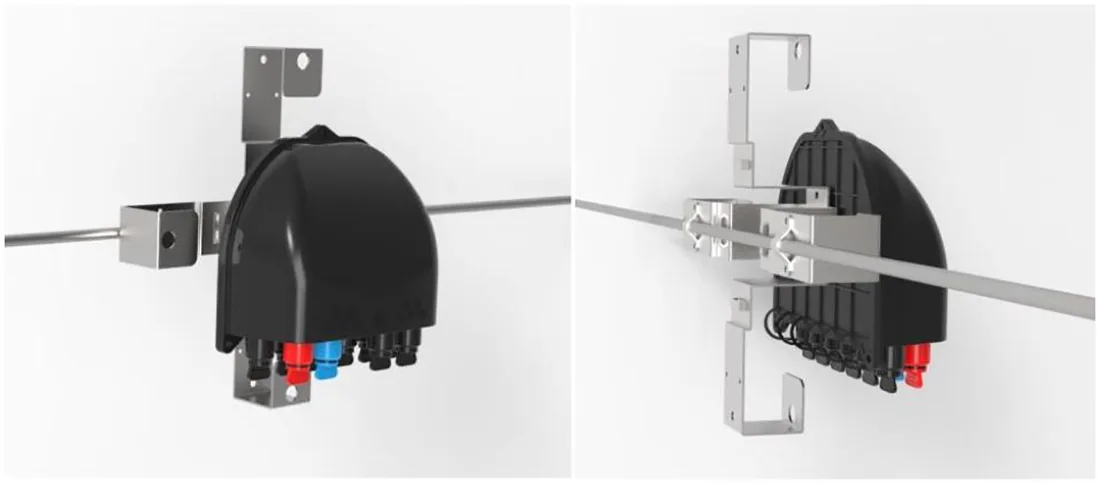

7.5. Instalação montada na antena (com bandeja de armazenamento de cabo de gota)

Use a pequena placa de metal para consertar a caixa de distribuição no mensageiro.

Instalação montada na antena (com bandeja de armazenamento de cabo de gota)

8. Operação do conector

8.1 Adaptador pré -conectado - A （E）

⚫ Gire a parte da seta do conector da fibra no sentido anti -horário e retire a tampa da poeira.

⚫ A parte da seta do conector da fibra está acima, insira o conector da fibra no soquete e depois gire a seta parte no sentido horário.

8.2 Adaptador pré -conectado - B （XL）

⚫ Insira o conector da fibra óptica SC Plugue através das peças soltas por sua vez e, em seguida, conecte -o ao adaptador;

⚫ Instale a bainha do adaptador pré -conectada XL no adaptador com a chave de plástico;

⚫ Insira o plugue da mola de encaixe na bainha;

⚫ O grampo de cabo deve ser instalado e a linha deve estar próxima do plugue;

⚫ Esfreie a tampa do assento do grampo do cabo de couro na bainha no sentido horário

8.3 Adaptador pré -conectado - C

⚫ Empurre o anel deslizante no plugue pré -formado da fibra óptica na direção da seta para remover a tampa da poeira; Pressione o botão para tirar a tampa do pó no adaptador na direção da seta.

⚫ Alinhe o corpo do plugue pré -formado com a fivela do adaptador até que ele seja preso. Conecte as duas tampas de poeira da mesma maneira.

⚫ O plugue pré -fabricado instalado empurra o anel deslizante para liberar a fivela e puxar o corpo principal para trás para separá -lo.

8.4 Adaptador pré -conectado - D

⚫ Gire o plugue pré -conectado anti -horário no sentido horário e abra a tampa do plugue e a poeira pré -conectada na direção da seta.

⚫ Conecte o plugue pré -conectado D e o adaptador pré -conectado d na direção da seta e gire o plugue no sentido horário para corrigi -lo.

8.5 Adaptador pré -conectado - e (a)

⚫ Gire o plugue pré -conectado anti -horário no sentido horário e abra o plugue pré -conectado e a capa de poeira na direção da seta

⚫ Conecte o plugue pré -conectado E e o adaptador pré -conectado e na direção da seta e gire o plugue no sentido horário para corrigi -lo.

8.6 Adaptador pré -conectado -F

⚫ Insira o conector da fibra óptica SC Plugue através das peças soltas por sua vez e, em seguida, conecte -o ao adaptador;

⚫ Instale a bainha do adaptador pré -conectada XL no adaptador com a chave de plástico;

⚫ Insira o plugue da mola de encaixe na bainha;

⚫ O grampo de cabo deve ser instalado e a linha deve estar próxima do plugue;

⚫ Esfreie a tampa do assento do grampo do cabo de couro na bainha no sentido horário.

9. Pacote
