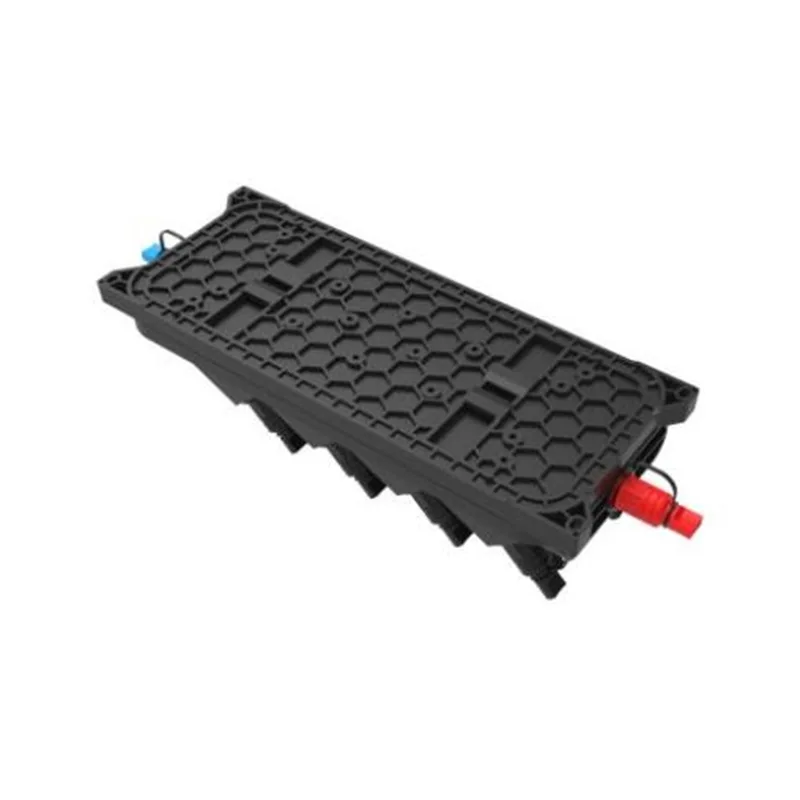

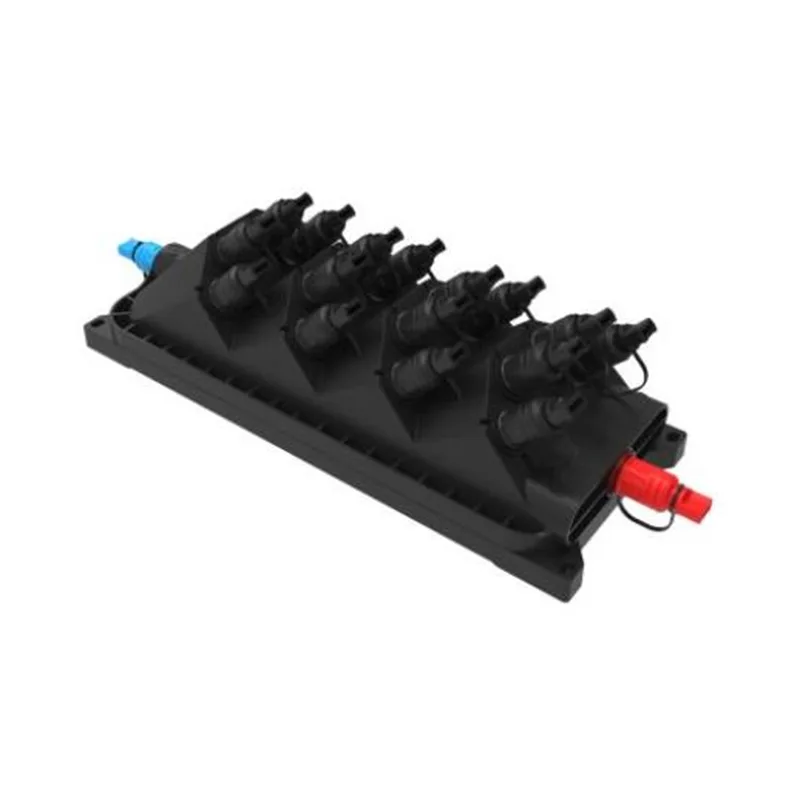

Caixa de distribuição de cabo de fibra óptica pré-conectiva GFS-016-025C

1. Geral

1.1 Descrição

Caixa de distribuição óptica pré-conectada como o equipamento de nó de distribuição de rede FTTX mais avançado, fornece conexão rápida e confiável, boa proteção e gerenciamento para o FTTX rede.

GFS-016-025C

1.2 Os padrões estão em conformidade

A produção oferecida é projetada, fabricada e testada de acordo com os padrões da seguinte forma:

1.3 Ambiente de aplicações

2. Características

1. A concha inferior e a tampa superior são soldadas por soldagem de placa quente, que não é destacável.

2. Material: pp+gf.

3. Prova de umidade, impermeável, à prova de poeira, antienvelhecimento.

4. Nível de proteção até IP68.

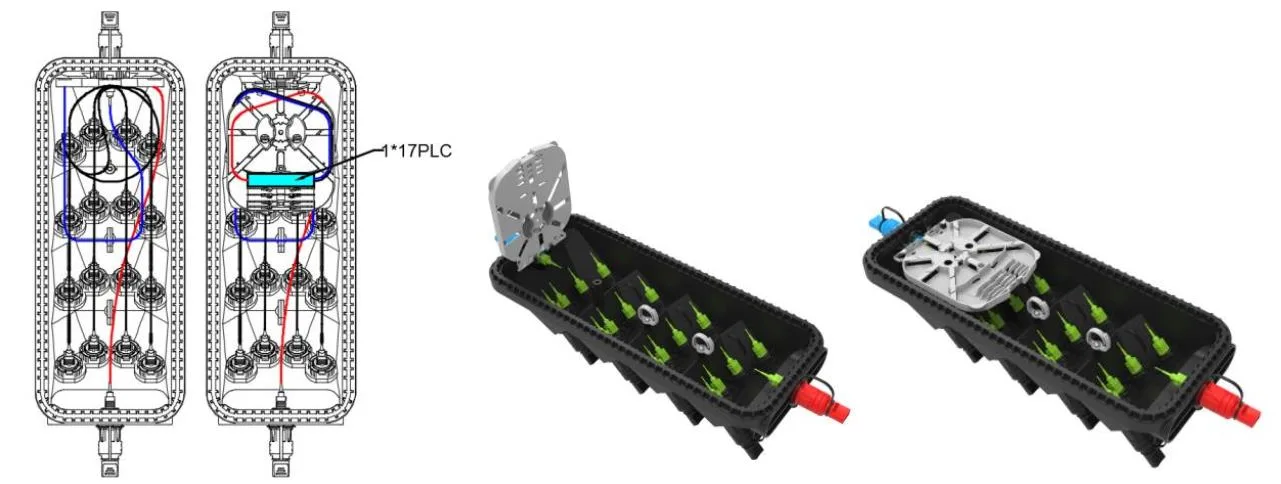

5. O interior está equipado com divisor de 1x2 FBT+ 1x16 divisor de plc ou divisor 1x17 PLC.

6. Método de instalação: montado em poste, montado na aeronave, montado na parede.

3. Especificações

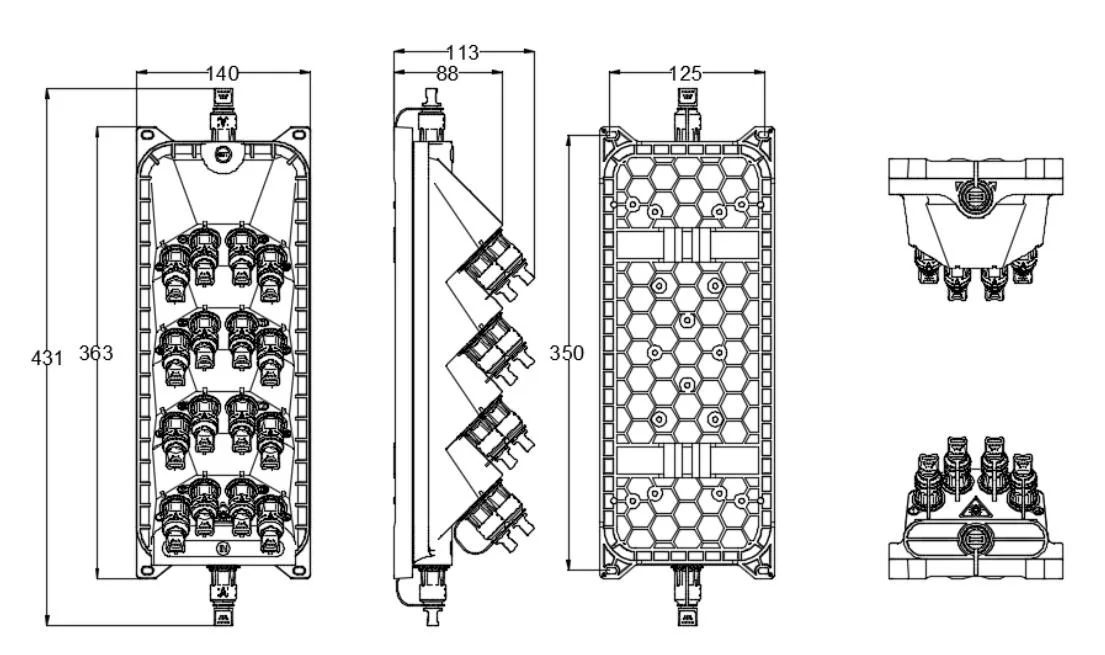

3.1 Especificações mecânicas

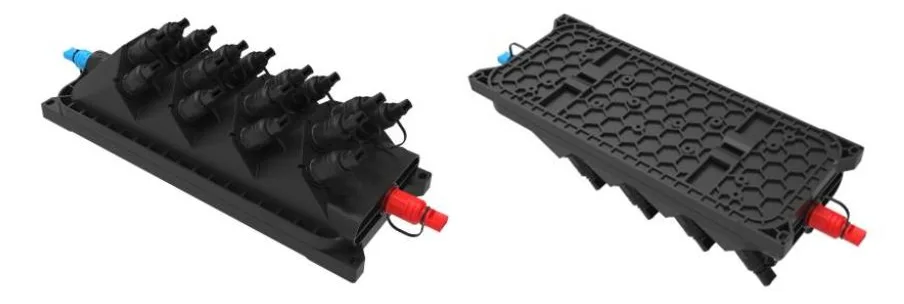

4. Imagem do produto

GFS-016-025C Imagem do produto

5. Características ambientais

Este produto está em conformidade com a Diretiva de Proteção Ambiental do ROHS e o conteúdo de chumbo, cádmio, mercúrio, cromo hexavalente, bifenil polibromado (PBB) (PBB) e éter polibromado do difenil (PBDE) não excede o limite.

6. Instalação

6.1. Instalação montada na parede

Faça 4 orifícios na parede com base no tamanho da Tabela 1, coloque o parafuso de expansão φ8*40, coloque a caixa para combinar os orifícios e use o parafuso para prender.

Instalação montada na parede

6.2. Instalação montada no poste

Corrigir 1 conjunto do anel do polo no poste de telecomunicações

Instalação montada no poste

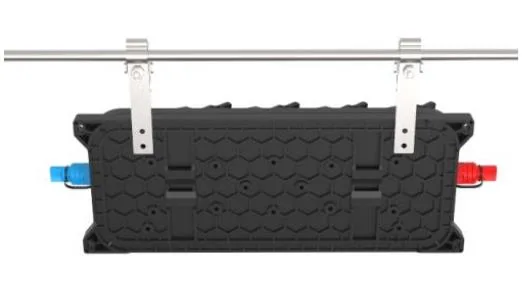

6.3 A estrutura aérea

Amarre os dois instalados no chassi da sobrecarga pendurada no fio e depois aparafusado, impeça que a caixa caia.

A estrutura aérea

7. Operação do conector

7.1 Adaptador pré -conectado - A （E）

⚫ Gire a parte da seta do conector da fibra no sentido anti -horário e retire a tampa da poeira.

⚫ A parte da seta do conector da fibra está acima, insira o conector da fibra no soquete e depois gire a seta parte no sentido horário.

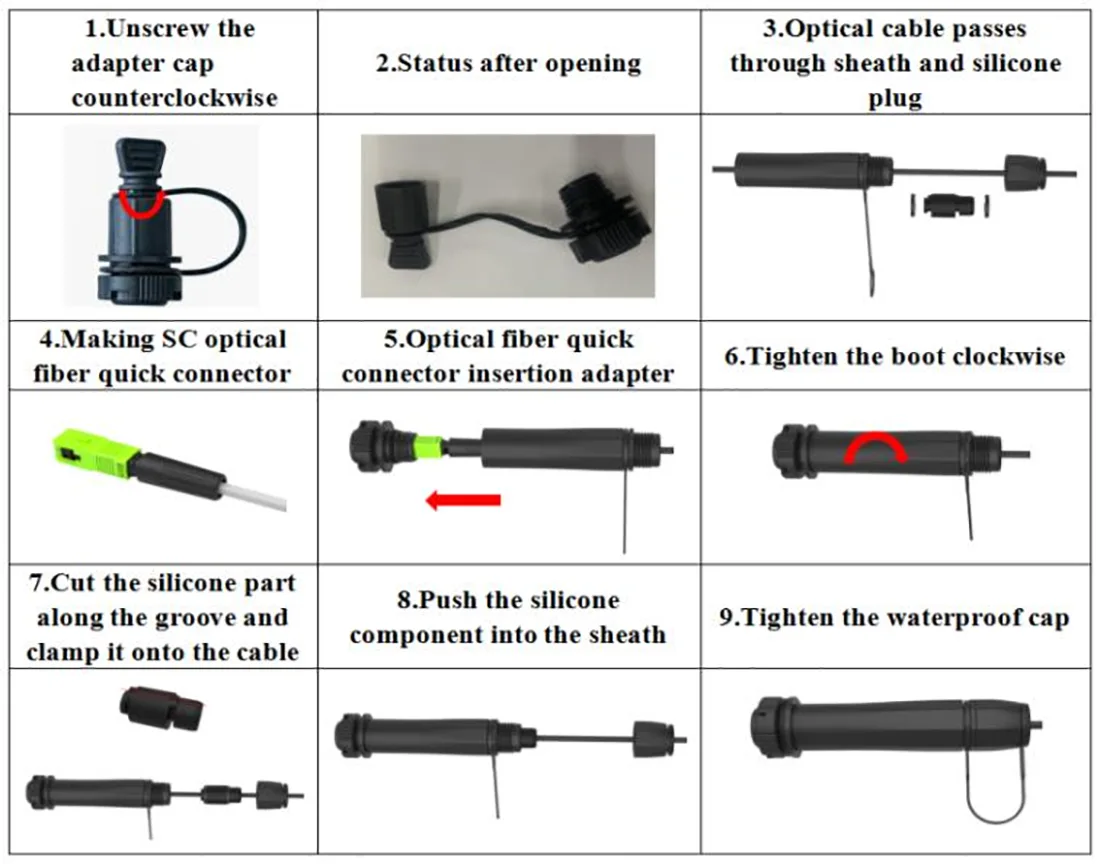

7.2 Adaptador pré -conectado - B （XL）

⚫ Insira o conector da fibra óptica SC Plugue através das peças soltas por sua vez e, em seguida, conecte -o ao adaptador;

⚫ Instale a bainha do adaptador pré -conectada XL no adaptador com a chave de plástico;

⚫ Insira o plugue da mola de encaixe na bainha;

⚫ O grampo de cabo deve ser instalado e a linha deve estar próxima do plugue;

⚫ Esfreie a tampa do assento do grampo do cabo de couro na bainha no sentido horário

7.3 Adaptador pré -conectado - C

⚫ Empurre o anel deslizante no plugue pré -formado da fibra óptica na direção da seta para remover a tampa da poeira; Pressione o botão para tirar a tampa do pó no adaptador na direção da seta.

⚫ Alinhe o corpo do plugue pré -formado com a fivela do adaptador até que ele seja preso. Conecte as duas tampas de poeira da mesma maneira.

⚫ O plugue pré -fabricado instalado empurra o anel deslizante para liberar a fivela e puxar o corpo principal para trás para separá -lo.

7.4 Adaptador pré -conectado - D

⚫ Gire o plugue pré -conectado anti -horário no sentido horário e abra a tampa do plugue e a poeira pré -conectada na direção da seta.

⚫ Conecte o plugue pré -conectado D e o adaptador pré -conectado d na direção da seta e gire o plugue no sentido horário para corrigi -lo.

7.5 Adaptador pré -conectado - e (a)

⚫ Gire o plugue pré -conectado anti -horário no sentido horário e abra o plugue pré -conectado e a capa de poeira na direção da seta

⚫ Conecte o plugue pré -conectado E e o adaptador pré -conectado e na direção da seta e gire o plugue no sentido horário para corrigi -lo.

7.6 Adaptador pré -conectado -f

⚫ Insira o conector da fibra óptica SC Plugue através das peças soltas por sua vez e, em seguida, conecte -o ao adaptador;

⚫ Instale a bainha do adaptador pré -conectada XL no adaptador com a chave de plástico;

⚫ Insira o plugue da mola de encaixe na bainha;

⚫ O grampo de cabo deve ser instalado e a linha deve estar próxima do plugue;

⚫ Esfreie a tampa do assento do grampo do cabo de couro na bainha no sentido horário.

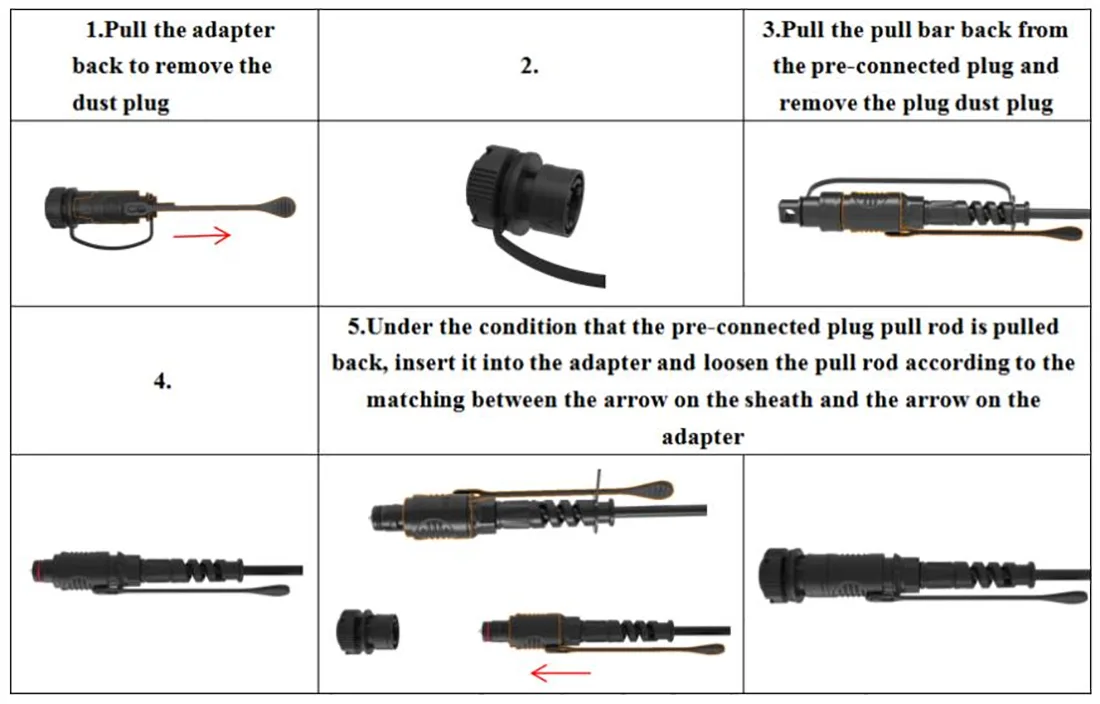

7.7 Adaptador pré -conectado - G

7.8 Adaptador pré-conectado-H-1

7.9 Adaptador pré-conectado-J-1

8. Pacote
