Caixa de distribuição de cabo de fibra óptica pré-conectiva GFS-016-009C

1. Geral

1.1 Descrição

Caixa de distribuição óptica pré-conectada como o equipamento de nó de distribuição de rede FTTX mais avançado, fornece conexão rápida e confiável, boa proteção e gerenciamento para o FTTX rede.

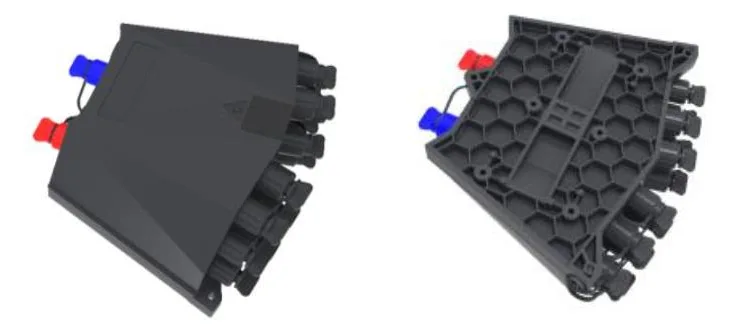

Aparência de GFS-016-009C

1.2 Os padrões estão em conformidade

A produção oferecida é projetada, fabricada e testada de acordo com os padrões da seguinte forma:

1.3 Ambiente de aplicações

2. Características

1. A concha inferior e a tampa superior são soldadas por soldagem de placa quente, que não é destacável.

2. Material: pp+gf.

3. Prova de umidade, impermeável, à prova de poeira, antienvelhecimento.

4. Nível de proteção até IP68.

5. O interior está equipado com divisor de 1x2 FBT+ 1x16 divisor de plc ou divisor 1x16 PLC.

6. Método de instalação: montado em poste, montado na aeronave, montado na parede.

3. Especificações

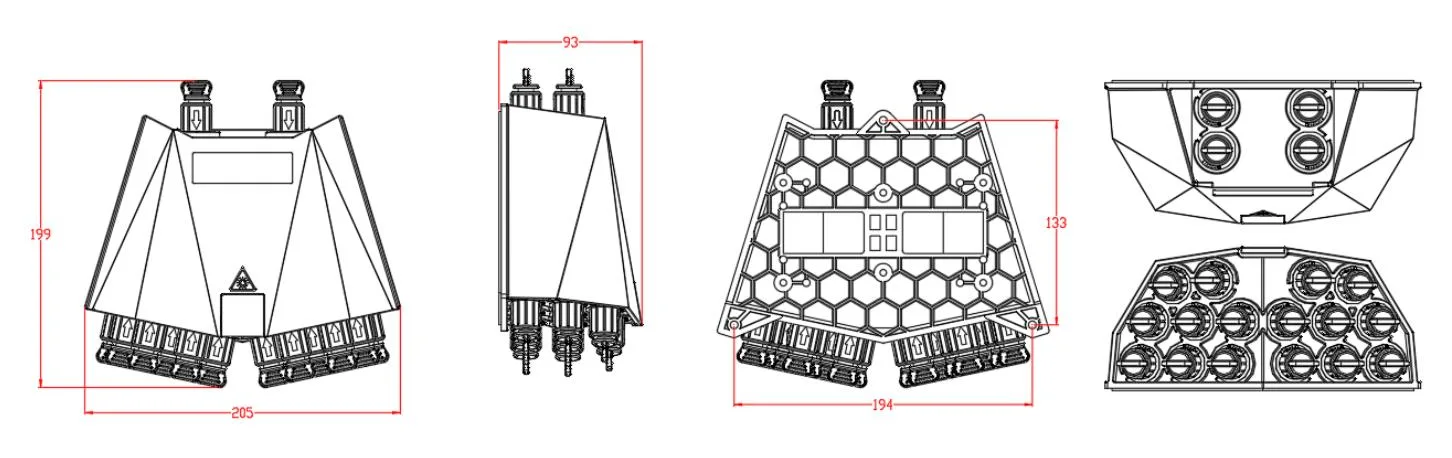

3.1 Especificações mecânicas

4. Configuração

4.1 Principais parâmetros ópticos

Os parâmetros ópticos mostrados na tabela acima são valores padrão e podem ser personalizados de acordo com os requisitos.

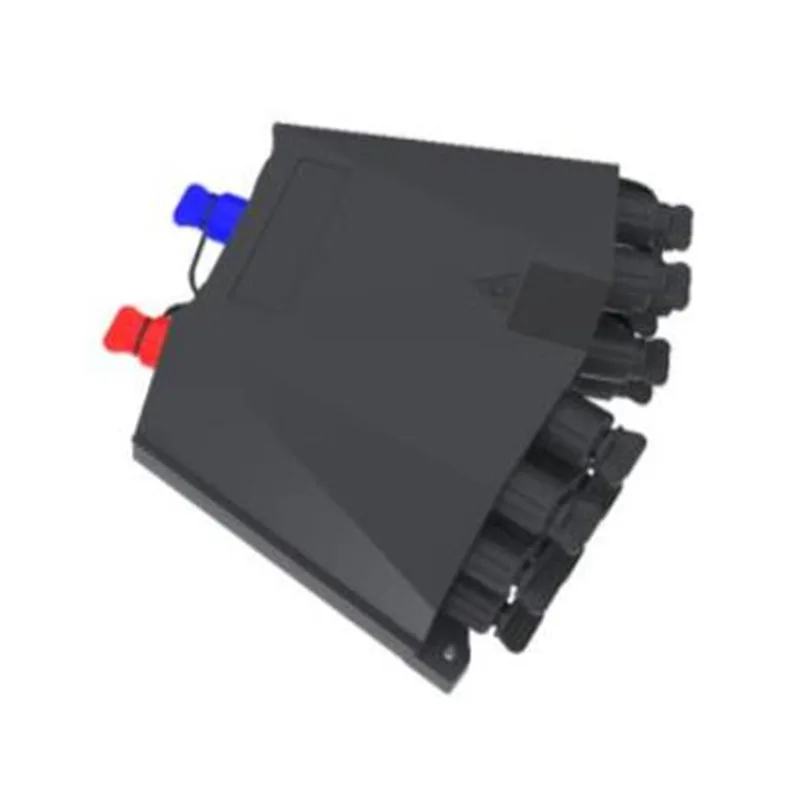

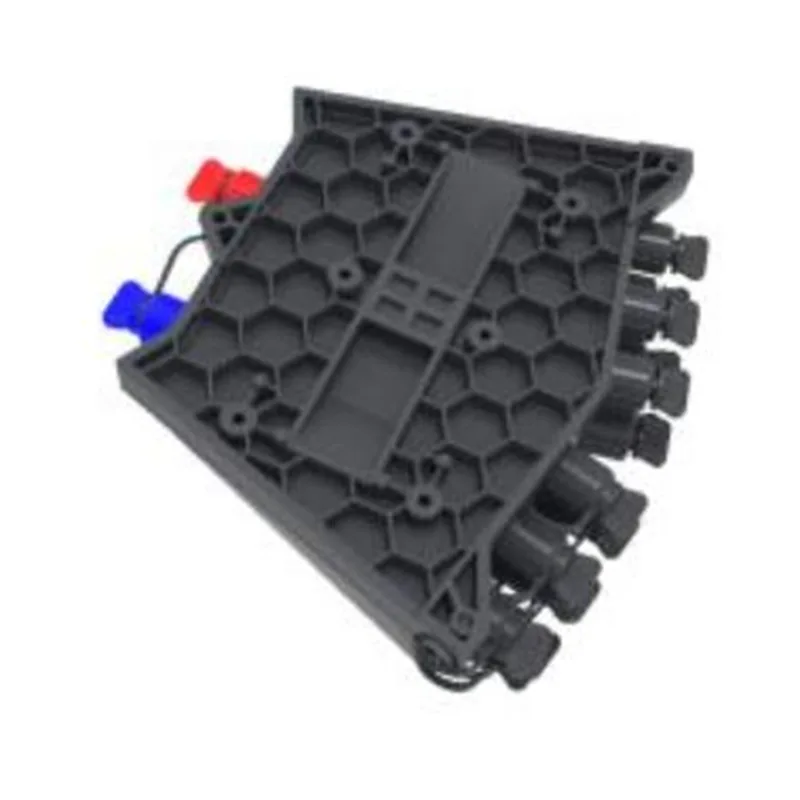

5. Imagem do produto

5.1 Cabo do produto Hays:

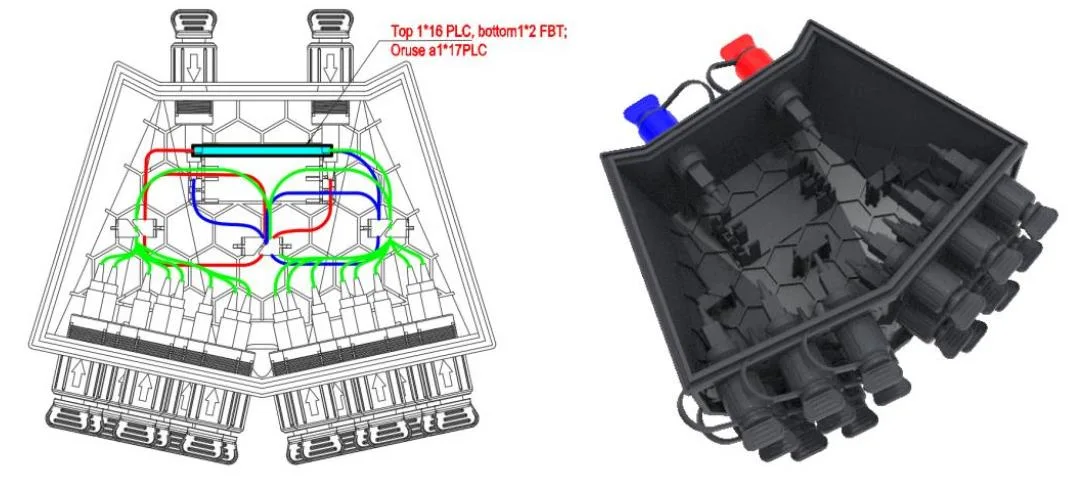

1 * 2 FBT + 1 * 16 PLC Splitter Cable Ways

5.2 Acessórios

Não.	Nome da peça	Imagem de referência	Unidade	Quantidade	Observação
1	Usuários são manuais	/	PCs	1	EM
2	Relatório de teste de divisor	/	PCs	1	EM
3	Kit montado na parede		definir	1	Opcional como solicitação do cliente

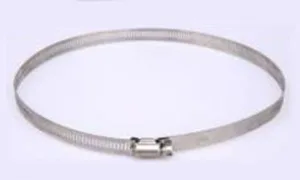

4	Kit montado no poste		definir	1	Opcional como solicitação do cliente
5	Kit montado na antena		definir	1	Opcional como solicitação do cliente

6. Características ambientais

Este produto está em conformidade com a Diretiva de Proteção Ambiental do ROHS e o conteúdo de chumbo, cádmio, mercúrio, cromo hexavalente, bifenil polibromado (PBB) e éter polibromado (PBDE) (PBDE) não excede o limite.

7. Instalação

7.1. Instalação montada na parede

Faça 3 orifícios na parede De acordo com a dimensão, coloque o plugue de expansão φ7.5*40, coloque a caixa para combinar os orifícios e use parafusos para prender.

Instalação montada na parede

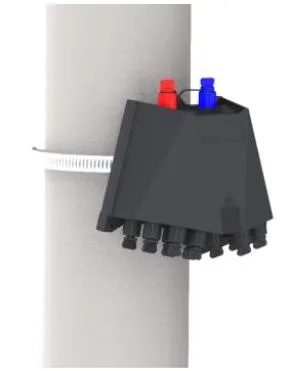

7.2. Instalação montada no poste

Passe o anel de argola através do slot da placa traseira e conserte -o no poste de telecomunicações

Instalação montada no poste

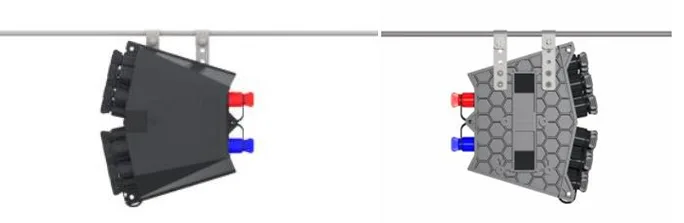

7.3 A estrutura aérea

Amarre a instalação no chassi da sobrecarga pendurada no fio e depois aparafusada, impeça que a caixa caia.

A estrutura aérea

8. Operação do conector

8.1 Adaptador pré -conectado - A （E）

⚫ Gire a parte da seta do conector da fibra no sentido anti -horário e retire a tampa da poeira.

⚫ A parte da seta do conector da fibra está acima, insira o conector da fibra no soquete e depois gire a seta parte no sentido horário.

8.2 Adaptador pré -conectado - B （XL）

⚫ Insira o conector da fibra óptica SC Plugue através das peças soltas por sua vez e, em seguida, conecte -o ao adaptador;

⚫ Instale a bainha do adaptador pré -conectada XL no adaptador com a chave de plástico;

⚫ Insira o plugue da mola de encaixe na bainha;

⚫ O grampo de cabo deve ser instalado e a linha deve estar próxima do plugue;

⚫ Esfreie a tampa do assento do grampo do cabo de couro na bainha no sentido horário

8.3 Adaptador pré -conectado - C

⚫ Empurre o anel deslizante no plugue pré -formado da fibra óptica na direção da seta para remover a tampa da poeira; Pressione o botão para tirar a tampa do pó no adaptador na direção da seta.

⚫ Alinhe o corpo do plugue pré -formado com a fivela do adaptador até que ele seja preso. Conecte as duas tampas de poeira da mesma maneira.

⚫ O plugue pré -fabricado instalado empurra o anel deslizante para liberar a fivela e puxar o corpo principal para trás para separá -lo.

8.4 Adaptador pré -conectado - D

⚫ Gire o plugue pré -conectado anti -horário no sentido horário e abra a tampa do plugue e a poeira pré -conectada na direção da seta.

⚫ Conecte o plugue pré -conectado D e o adaptador pré -conectado d na direção da seta e gire o plugue no sentido horário para corrigi -lo.

8.5 Adaptador pré -conectado - e (a)

⚫ Gire o plugue pré -conectado anti -horário no sentido horário e abra o plugue pré -conectado e a capa de poeira na direção da seta

⚫ Conecte o plugue pré -conectado E e o adaptador pré -conectado e na direção da seta e gire o plugue no sentido horário para corrigi -lo.

8.6 Adaptador pré -conectado -F

⚫ Insira o conector da fibra óptica SC Plugue através das peças soltas por sua vez e, em seguida, conecte -o ao adaptador;

⚫ Instale a bainha do adaptador pré -conectada XL no adaptador com a chave de plástico;

⚫ Insira o plugue da mola de encaixe na bainha;

⚫ O grampo de cabo deve ser instalado e a linha deve estar próxima do plugue;

⚫ Esfreie a tampa do assento do grampo do cabo de couro na bainha no sentido horário.

8.7 Adaptador pré -conectado - G

9. Pacote
