Estrutura de membro de força não metálica presa garante que o cabo suporta maior resistência à tração
A fibra buffer apertada tem excelente desempenho retardante de chama
Fios de aramid como membro da força fabricam cabo têm excelente resistência à tração
O material externo é resistente à corrosão, à prova d'água, resistente a UV, retardador de chamas e ecologicamente correto.
Distribuição de cabos para fins
Cabo de distribuição da espinha dorsal em um edifício
Multi Optical Fiber Patchcord
Aterem aos padrões de YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, etc. Além dos produtos comuns de PVC, também existem produtos que aprovaram as certificações UL OFNR e OFNP. Os produtos LSZH usam materiais diferentes para atender ao IEC60332-1 ou IEC60332-3C.

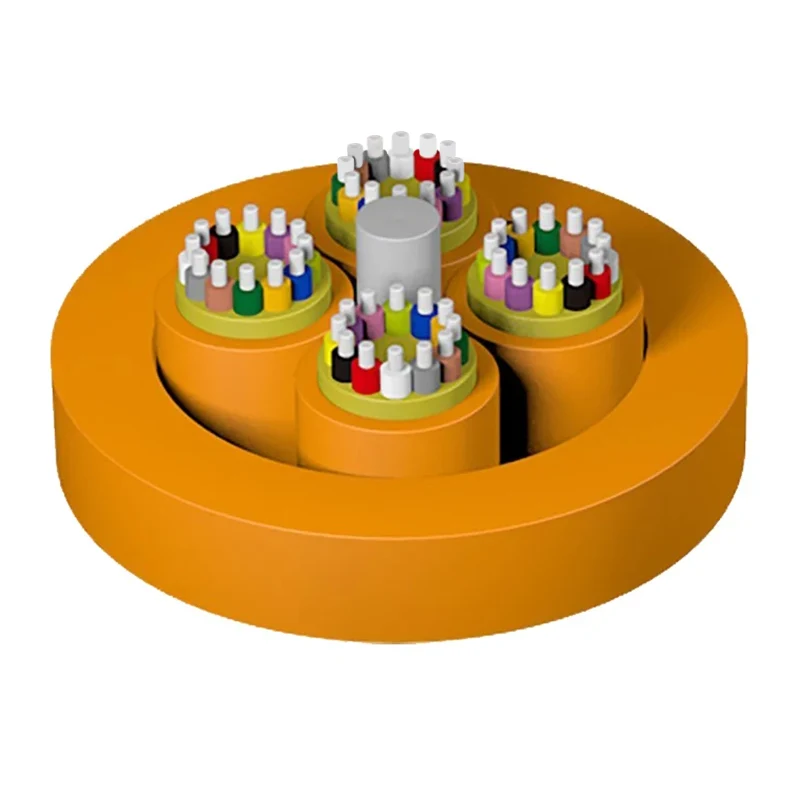

1. Fibra
2. Subunidade
3. Fio Aramid
4. Membro da Força Central
5 jaqueta
|
Modelo de cabo |
Diâmetro do cabo (ref) (mm) |
Peso do cabo (REF) (kg/km) |
Resistência à tracção Longo/curto prazo (N) |
Resistência a esmagamento Longo/curto prazo (N/100mm) |
Raio de flexão Dinâmico/estático (mm) |
|
|
Jaqueta de PVC |
Jaqueta lszh |
|||||
|
24 |
12,3 ± 0,5 |
117 |
124 |
200/660 |
300/1000 |
20d/10d |
|
36 |
14,5 ± 0,5 |
171 |
180 |
200/660 |
300/1000 |
20d/10d |
|
48 |
14,8 ± 0,5 |
161 |
170 |
400/1320 |
300/1000 |
20d/10d |
|
72 |
17,5 ± 0,5 |
244 |
254 |
400/1320 |
300/1000 |
20d/10d |
|
96 |
20,7 ± 0,5 |
351 |
366 |
400/1320 |
300/1000 |
20d/10d |
|
144 |
24,8 ± 0,5 |
443 |
451 |
400/1320 |
300/1000 |
20d/10d |
|
Tipo de fibra |
Atenuação |
Ofl |
Largura de banda do modo eficaz |
10 Gbit/s Comprimento do link Ethernet |
Raio mínimo de dobra |
|||
|
Doença |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
Valor típico |
Valor máximo |
Valor típico |
Valor máximo |
|||||
|
Unidade |
db/km |
db/km |
db/km |
db/km |
MHZ.KM |
MHZ.KM |
m |
mm |
|
G652D |
0,36/0,22 |
0,5/0,4 |
---- |
---- |
---- |
---- |
---- |
16 |
|
G657A1 |
0,36/0,22 |
0,5/0,4 |
---- |
---- |
---- |
---- |
---- |
10 |
|
G657A2 |
0,36/0,22 |
0,5/0,4 |
---- |
---- |
---- |
---- |
---- |
7.5 |
|
50/125 |
---- |
---- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
---- |
---- |
30 |
|
62.5/125 |
---- |
---- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
---- |
---- |
30 |
|
OM3 |
---- |
---- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
Om4 |
---- |
---- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
Transporte/ armazenamento/ temperatura operacional: -20 ℃ -+60 ℃, temperatura de instalação: -5 ℃ -+50 ℃
