Cabo de fibra óptica de fita interna

O cabo de fibra óptica de fibra interna usa fita de fibra óptica como meio de transmissão óptica. A fita de fibra óptica é inserida em um tubo solto de material de alto módulo e depois revestido com uma camada de reforço de aramida. A camada mais externa é extrudada com uma bainha de cloreto de polivinil (PVC).

Enviar consulta

Descrição do produto

Características

Design de fibra de fibra de alta integração

O elemento de reforço da aramida fornece ao cabo excelente resistência à tração

O material externo é resistente à corrosão, à prova d'água, resistente a UV, retardador de chamas e ecologicamente correto.

Aplicações

Distribuição de cabos internos

Interconexão entre instrumentos, equipamentos de comunicação

Padrões

Cumprir com YD/T 1258.5 padrão, ICEA-596, GR-409, IEC 60794-2-30, etc.

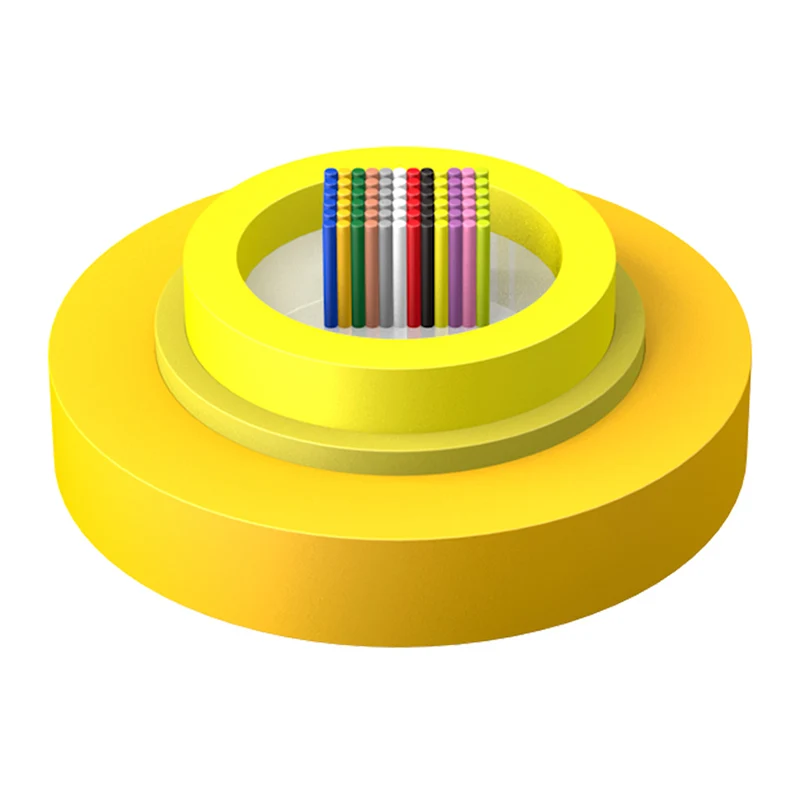

Desenho da estrutura

1. Fita de fibra

2. Tubo solto

3. Fio Aramid

4 Jaqueta

Indoor Ribbon Fiber Optic Cable

Parâmetros técnicos

Modelo de cabo	Contagem de fibras	Peso do cabo (REF) (kg/km)	Resistência à tracção Longo/curto prazo	Resistência a esmagamento Longo/curto prazo (N/100mm)	Raio de flexão Dinâmico/estático (mm)
GJFDV-48	12f × 4	84	200/660	300/1000	25d/12.5d
GJFDV-72	12f × 6	90	200/660	300/1000	25d/12.5d
GJFDV-96	12f × 8	100	200/660	300/1000	25d/12.5d
GJFDV-144	12f × 12	125	200/660	300/1000	25d/12.5d

Características ópticas

Tipo de fibra	Atenuação				Ofl	Largura de banda do modo eficaz	10 Gbit/s Comprimento do link Ethernet	Raio mínimo de dobra
Doença	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Doença	Valor típico	Valor máximo	Valor típico	Valor máximo	850/1300nm	850nm	850nm	/
Unidade	db/km	db/km	db/km	db/km	MHZ.KM	MHZ.KM	m	mm
G657A1	0,36/0,22	0,5/0,4	----	----	----	----	----	10
G657A2	0,36/0,22	0,5/0,4	----	----	----	----	----	7.5
50/125	----	----	3.0/1.0	3.5/1.5	≥500/500	----	----	30
62.5/125	----	----	3.0/1.0	3.5/1.5	≥200/500	----	----	30
OM3	----	----	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
Om4	----	----	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Transporte/ armazenamento/ temperatura operacional: -20 ℃ -+60 ℃, temperatura de instalação: -5 ℃ -+50 ℃

Indoor Ribbon Fiber Optic Cable

Hot Tags: Cabo de fibra óptica de fita interna
