Cabo de tubo solto trançado óptico e elétrico híbrido GDTA53

O cabo de tubo solto trançado óptico e elétrico híbrido Orientalfiber GDTA53 foi projetado para transmissão integrada de sinais ópticos e energia elétrica em infraestrutura de comunicação moderna. Sendo uma escolha confiável de um fabricante e fornecedor chinês, esta estrutura de cabo suporta transmissão de dados e fornecimento de energia em um único sistema de cabo, ajudando a simplificar a implantação da rede e reduzir a complexidade geral da instalação.

Do ponto de vista de aquisição, o cabo de tubo solto trançado óptico e elétrico híbrido Orientalfiber GDTA53 ajuda a reduzir a coordenação do projeto entre sistemas de energia e comunicação. Ao combinar elementos de fibra e cobre em uma solução, ele suporta instalação eficiente, menor dependência de mão de obra e manutenção mais gerenciável a longo prazo.

Visão geral do produto

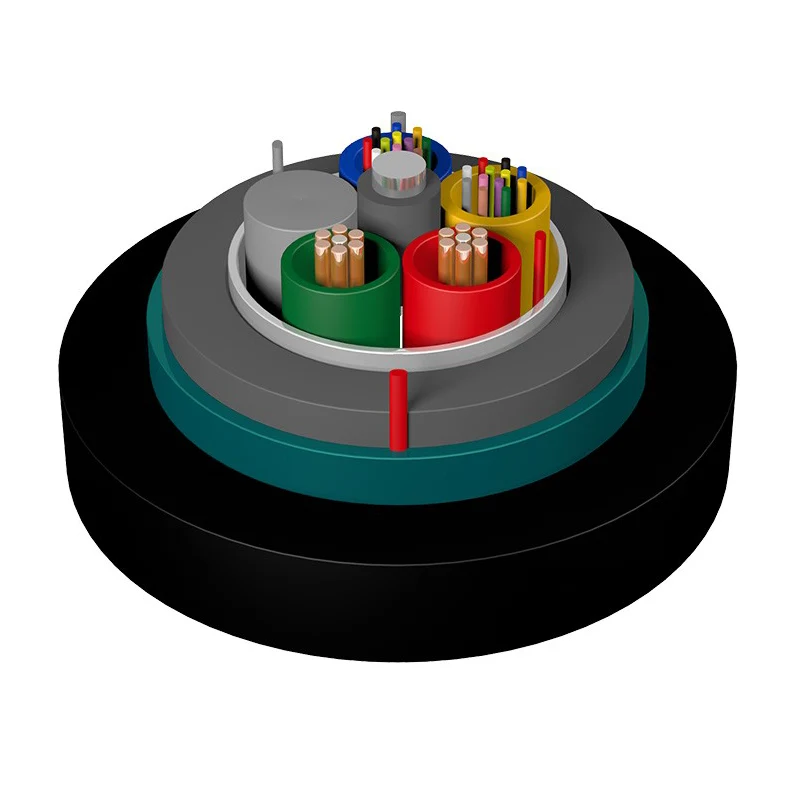

O cabo de tubo solto trançado óptico e elétrico híbrido GDTA53 adota uma estrutura de tubo solto trançado. As fibras ópticas são protegidas dentro de tubos plásticos de alto módulo preenchidos com compostos bloqueadores de água, enquanto os condutores elétricos de cobre são integrados ao núcleo do cabo de acordo com as especificações exigidas.

Um membro central de resistência metálica garante desempenho de tração durante a instalação. O núcleo do cabo é preenchido com compostos de proteção, seguido por uma armadura de fita de alumínio laminado, uma bainha interna de PE, uma armadura de fita de aço corrugado e uma bainha externa final de PE. Este design em camadas permite que o cabo funcione de forma confiável em ambientes externos e subterrâneos.

Por que esta estrutura é importante para os compradores

• Transmissão Integrada de Energia + Fibra

Para estações base distribuídas e equipamentos remotos, a separação dos cabos de energia e de sinal aumenta o tempo e o custo da instalação. O cabo de tubo solto trançado óptico e elétrico híbrido GDTA53 fornece uma solução combinada, reduzindo a complexidade do roteamento de cabos e minimizando valas ou uso de dutos.

• Custo e tempo de instalação reduzidos

Com menos cabos para implantar, os empreiteiros podem reduzir os prazos do projeto. Isto é particularmente relevante para projectos de telecomunicações de grande escala, onde os custos de mão-de-obra e de coordenação podem ter um impacto significativo no orçamento.

• Gerenciamento de sistema aprimorado

A fonte de alimentação centralizada e a transmissão de sinais permitem monitoramento e manutenção mais fáceis. Isso ajuda a reduzir o tempo de solução de problemas e melhora a eficiência operacional durante o ciclo de vida da rede.

• Proteção Mecânica para Ambientes Adversos

O design da armadura de camada dupla (fita de alumínio + fita de aço corrugado) aumenta a resistência à pressão externa, impacto e estresse ambiental. Isso torna o cabo de tubo solto trançado híbrido óptico e elétrico GDTA53 adequado para instalação subterrânea e condições externas complexas.

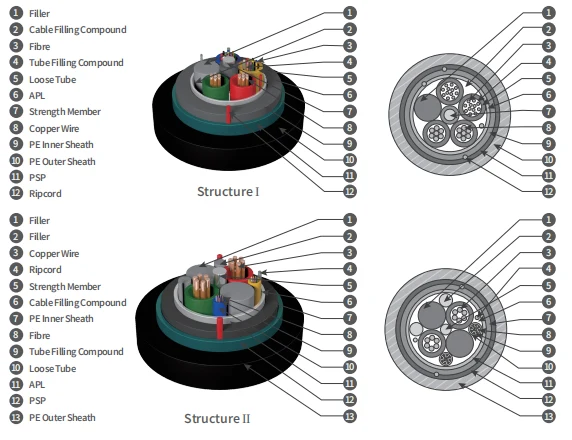

• Detalhamento da Estrutura Central

• Fibras ópticas: colocadas dentro de tubos soltos com compostos de enchimento que bloqueiam a água
• Condutores de Cobre: ​​Integrados com base nos requisitos de transmissão de energia
• Membro de Força: Núcleo metálico central para resistência à tração
• Composto de enchimento: evita a entrada de umidade
• Armadura de fita de alumínio: fornece blindagem e proteção inicial
• Bainha PE interna: Adiciona estabilidade estrutural
• Armadura de fita de aço corrugado: aumenta a resistência ao esmagamento
• Bainha externa de PE: protege contra exposição ambiental

Cenários típicos de aplicação

Estação Base Distribuída (BBU para RRU)

O cabo de tubo solto trançado híbrido óptico e elétrico GDTA53 é comumente usado em conexões entre BBU e RRU em sistemas de fonte de alimentação remota DC. Suporta transmissão de sinal e fornecimento de energia, reduzindo a necessidade de infraestrutura separada.

Implantação de Rede de Telecomunicações

Adequado para operadoras de telecomunicações e integradores de sistemas de comunicação que buscam agilizar a implantação de fibra e energia em uma única solução.

Projetos de instalação subterrânea

Com forte proteção mecânica e resistência à umidade, este cabo funciona bem em dutos subterrâneos, enterramento direto e outros ambientes de roteamento protegidos.

Projetos Industriais e de Infraestrutura

Aplicável em trânsito ferroviário, rodovias e sistemas de energia onde tanto a comunicação quanto a energia são necessárias em nós remotos ou equipamentos front-end.

Considerações sobre aquisições

Flexibilidade de personalização

O cabo de tubo solto trançado óptico e elétrico híbrido GDTA53 pode ser configurado com diferentes contagens de fibras e especificações de condutores de cobre com base nos requisitos do projeto.

Logística e Estabilidade de Fornecimento

Com múltiplas instalações de produção, o fabricante mantém uma capacidade de fornecimento estável para pedidos padrão e em grandes quantidades, o que é importante para projetos de infraestrutura de longo prazo.

Compatibilidade com sistemas existentes

Projetado para integração com sistemas padrão de telecomunicações e energia, reduzindo preocupações de compatibilidade durante a instalação e operação.

Perguntas frequentes

O cabo pode ser personalizado para diferentes requisitos de energia?

Sim, o tamanho e a configuração do condutor de cobre podem ser ajustados com base nas especificações de transmissão de energia necessárias.

É adequado para enterro direto?

Sim, a estrutura blindada suporta instalação subterrânea, incluindo enterramento direto com práticas de instalação adequadas.

Qual é a principal vantagem em relação aos cabos separados?

A principal vantagem é a redução da complexidade e do custo da instalação, combinando fibra óptica e transmissão de energia em um sistema de cabo.

● Bom desempenho mecânico e de temperatura;

● Resolver problemas de fornecimento de energia e transmissão de sinais e fornecer monitoramento e manutenção centralizados do fornecimento de energia dos equipamentos;

● Melhorar a capacidade de gestão do fornecimento de energia, reduzir a coordenação e manutenção do fornecimento de energia;

● Reduzir custos de aquisição e economizar custos de construção;

● Usado principalmente para a conexão entre BBU e RRU no sistema de fornecimento de energia remoto DC de estações base distribuídas;

● Adequado para instalação subterrânea

Características Técnicas

Desempenho Elétrico do Condutor
