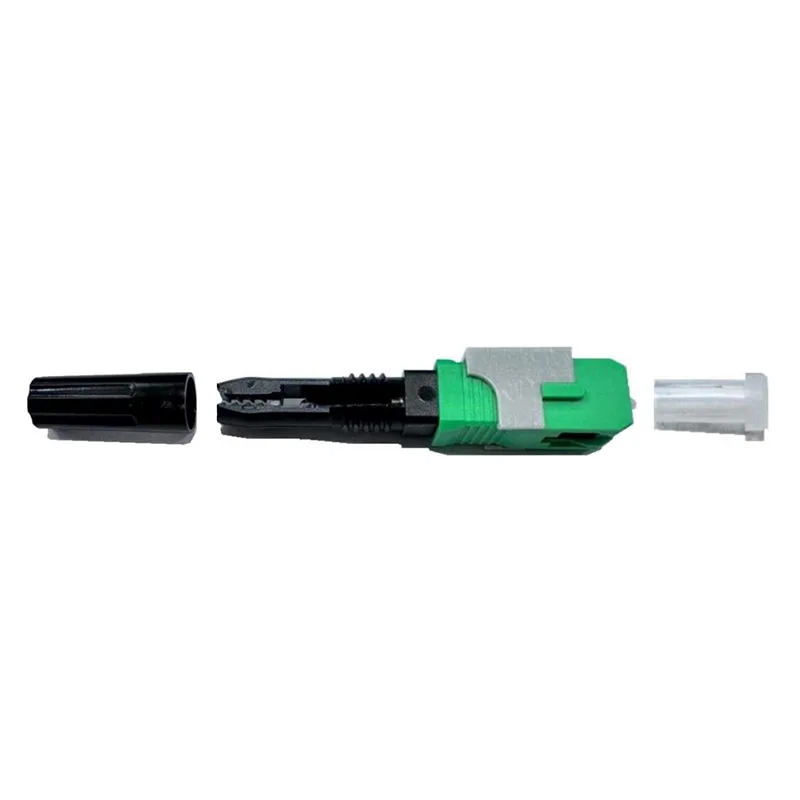

Conector de fibra de fibra FAC-SC/APC-06

Model: FAC-SC/APC-06

FAC-SC/APC-06Aplicação: FTTX, Data Sala TransformatioSoluções relevantes:● Fácil operação, o conector pode ser usado diretamente na ONU, também com força de fixação superior a 30N, é amplamente utilizada no projeto FTTH da revoluçã......

Enviar consulta

Descrição do produto

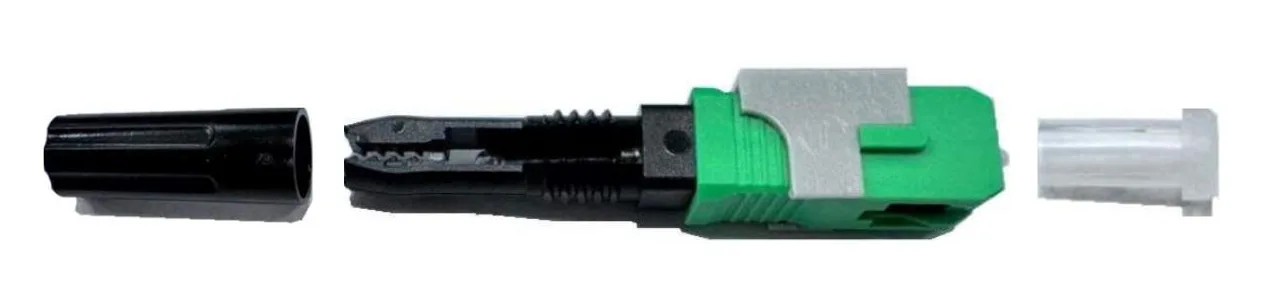

FAC-SC/APC-06

Field Assembly Fiber Connector

Aplicação: FTTX, Data Sala Transformatio

Soluções relevantes:

● Fácil operação, o conector pode ser usado diretamente na ONU, também com força de fixação superior a 30N, é amplamente utilizada no projeto FTTH da revolução da rede. Também reduz o uso de soquetes e adaptadores, economize o custo do projeto.

● Com 86 soquete e adaptador padrão, o conector faz a conexão entre o cabo suspenso e o cabo de remendo. O soquete padrão 86 fornece proteção completa com seu design exclusivo.

● Aplicável à conexão com cabos internos montáveis em campo, pigtail, cordão de remendo e transformação do cabo de remendo na sala de dados e usado diretamente em onu específica.

Especificação técnica:

DESCRIÇÃO	ESPECIFICAÇÃO	Informação técnica
Óptico
Perda de inserção (IL)	1310nm e 1550nm	≤ 0,5 dB
Perda de retorno (RL) APC	1310nm e 1550nm	≥55dB
EM GERAL
Tipo de acoplamento	Sc	Verde
Elementos de ponteira	APC	8,0 ± 0,5 °
	Diâmetro	2,5 mm
	Material	Zircônia de cerâmica
	Fibra	G.657A2
Splicing mecânico	resistência à tracção	4 n - 5 n
	Fibra inserida	10 mm ± 0,5 mm (125μ)
	Loop de fibra	18 mm ± 0,5 mm (250μ)
	Duração do gel	20 anos
CABO	Retenção de cabos	Câmara /parafuso 30n /2min
	Mini plana Figura 8	(5,3 ± 0,2) * (2,0 * 3,0 ± 0,1) mm
Dimensões	mm	L (50 ± 2,5) x W (9 ± 0,1) x H (8 ± 0 .1)
OPERACIONAL
Reutilização	5 vezes	Montagem fácil - Desmontagem
Etapas de montagem	2
Governante/gabarito	Conectores 1x10
	Marcado com o logotipo do nome do fabricante 18*10mm
	Acoplamento do Cleaver	16,2 mm x (xxx)
Marcação
CONECTOR	Nome do fabricante
	Nome do cliente
	Lote de fabricação #
Embalagem (Bolsa individual)	Fabricante
	Lote de fabricação #
	Imagem de preparação de fibra 1x1 escala
RECIPIENTE
Embalagem	Carton	100 conectores +10 gabaritos
	Rotulagem	Fabricante, Modelo, Quantidade, MFG. Muito
	Teste de qualidade	Folha de testes ópticos I L & RL

Teste de desempenho ambiental:

Certificações
MECÂNICO	Telcordia GR-326-CORE, 4.4.3.5	Transmissão com tensão aplicada
AMBIENTAL	Telcordia GR-326-CORE, 4.4.2.2,	Envelhecimento da ciclagem térmica
Óptico	IEC 61300-3-4	Método de atenuação (a) Perda de retorno
	IEC 61300-3-6	Método de perda de retorno (1) Boi
Vida de serviço
VIDA	25 anos
GARANTIA	Eficaz para defeitos de fabricação de todos os seus elementos
Rma	Menos de 120 dias naturais
