112 124 PLC Splitter

1x12/1 × 24 pacote de tubo de aço dividido PLC 60x12x4 e 80x20x4mm, com tubo solto de 900μm 1,0+0,1/-0m, conector SC/APC.Especificações de desempenho:ParâmetrosSímboloEspecificaçõesUnidadeNúmero do canalCap1 × 121 × 24Comprimento de onda de oper......

Enviar consulta

Descrição do produto

1x12/1 × 24 pacote de tubo de aço dividido PLC 60x12x4 e 80x20x4mm, com tubo solto de 900μm 1,0+0,1/-0m, conector SC/APC.

Especificações de desempenho:

Parâmetros	Símbolo	Especificações		Unidade
Número do canal	Cap	1 × 12	1 × 24
Comprimento de onda de operação		1260 ~ 1650		nm
Comprimento de onda de teste		1310/1550		nm
Razão espectral		8,333%	4,166%	%
Perda de inserção1	Il	≤12,5	≤16.0	dB
Uniformidade	Uni	≤1.2	≤1,6	dB
Perda dependente de polarização	Pdl	≤0,35	≤0,40	dB
Perda de retorno	Rl	≥55		dB
Diretividade2	Dir	≥55		dB
Entrada de energia óptica	P	100		MW
Tipo de fibra		Fibra A1 ITU-T G657
Tipo de pigtail		Toda a porta: Tubo solto de 900μm branco
Comprimento de entrada		1.0 +0,1/-0		m
Comprimento de saída		1.0 +0,1/-0		m
Conector		Toda a porta: SC/APC
Marca do cabo		1x12 plc ： em 、 1、2…… 11 、 12 1x24 plc: em 、 1、2…… 23 、 24
Dimensão do pacote (L) × (w) × (h)	Pkg	1x12 plc: 60x12x4 1x24 plc: 80x20x6		mm
Temperatura de operação	Principal	-40 ~ +85		℃
Temperatura de armazenamento	Tst	-40 ~ +85		℃

*Notas: 1. Todos os valores de perda de inserção incluem a perda do conector.

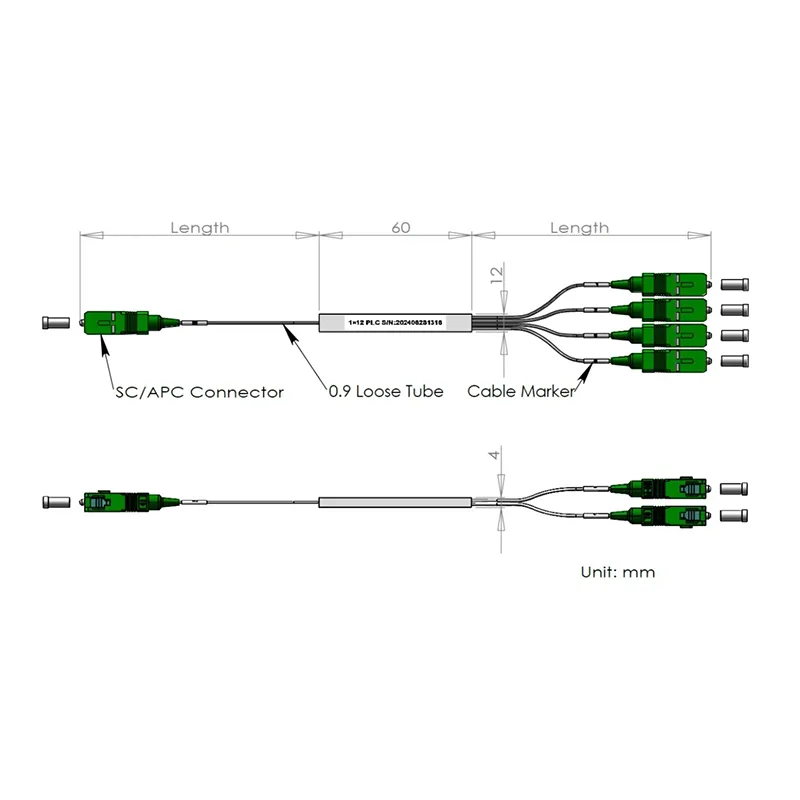

Mapa de esboço:

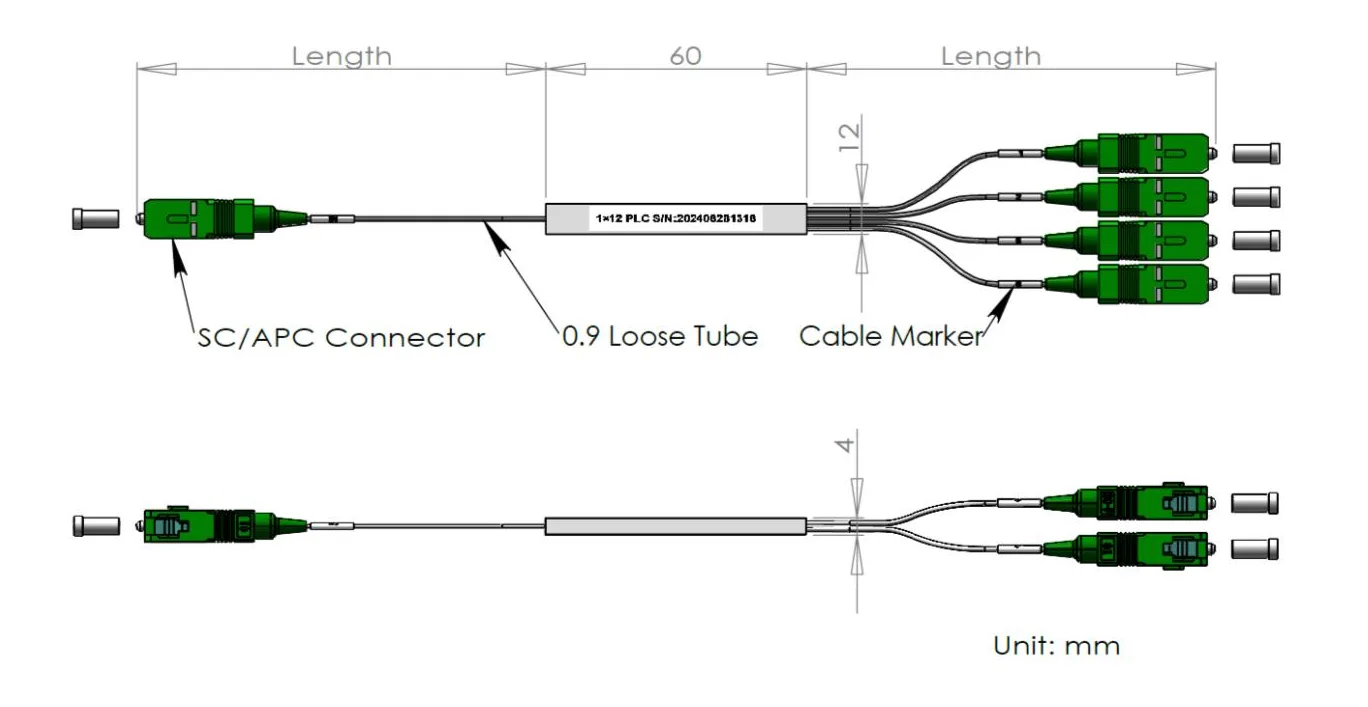

1x12 divisor de plc

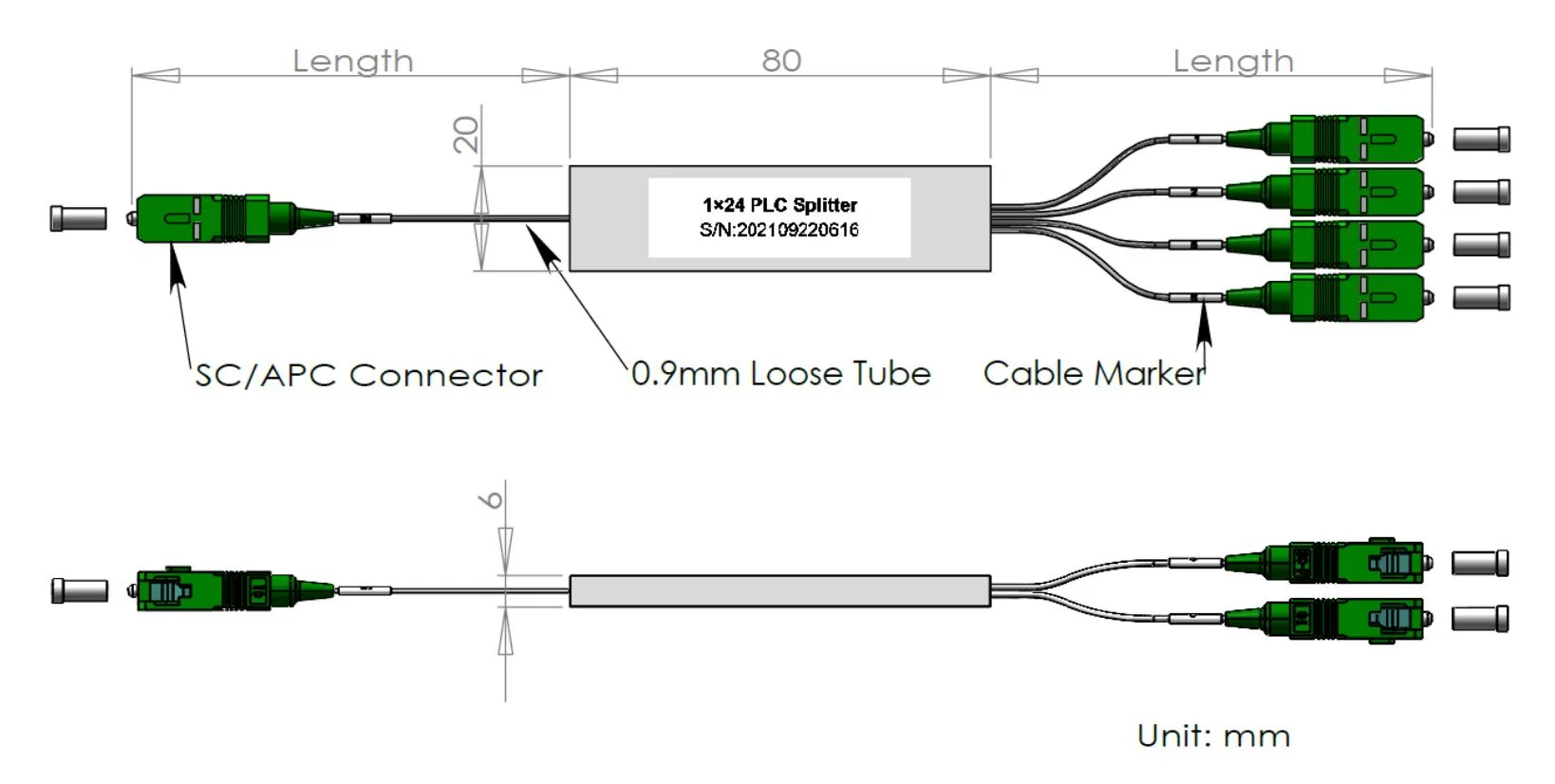

1x24 PLC Splitter

Relatório de teste:

1. Relatório de teste com valores exatos a serem incluídos na embalagem.

Exemplo de relatório: 1x12 Mini 0,9mm PLC Splitter Data Sheet

Comprimento de onda operacional (nm)	1260-1650	Data inspecionada	2024/11/30
P/N:	1x12-0.9-in 1,0m-saída 1,0m-SCAPC	PECADO:	21113000001
Tipo de fibra	G657A2	Comprimento da fibra (M)	Em ≥1,0m/out> 1,0m
Tipo de conector	Sciapc	Dimensão do pacote (mm)	60x12x4
Temperatura de armazenamento	-40 ~+85 ℃	Temperatura operacional	-40 ~+85 ℃

ltem	O (dB)		PDL (dB)		RL (dB)
Comprimento de onda (nm)	@1310	@1550	@1310	@1550	@1310	@1550
Espec.	Max.12.50		Max.0.35		≥55
Porta 1	12.43	12.38	0.14	0.07	Passar	Passar
Porta 2	12.24	12.35	0.16	0.06	Passar	Passar
Porta 3	12.22	12.20	0.12	0.07	Passar	Passar
Porta 4	12.30	12.24	0.04	0.04	Passar	Passar
Porta 5	12.24	12.25	0.11	0.05	Passar	Passar
Porta 6	12.35	12.29	0.11	0.01	Passar	Passar
Porta 7	12.42	12.44	0.21	0.11	Passar	Passar
Porta 8	12.23	12.18	0.11	0.01	Passar	Passar
Porta 9	12.27	12.19	0.21	0.10	Passar	Passar
Porta 10	12.38	12.17	0.02	0.04	Passar	Passar
Porta 11	12.29	12.21	0.11	0.06	Passar	Passar
Porta 12	12.42	12.27	0.08	0.07	Passar	Passar
Entrada	N / D				N / D
Máx	12.43	12.44	0.21	0.11	N / D
Min.	12.22	12.18	0.04	0.01	N / D
Média	12.30	12.29	0.13	0.05	N / D
Uniformidade (≤0,8db)	0.21	0.27	Diretividade (DB)		> 55
